第 2 章 操作顺序书 2- 2. 制造设置菜单 42 检查数据图中显示的测定结果是否在容许范围内。 容许范围：在确认范围 内测定线未超出绿 色虚 线 测定结果为 NG 时，请更改 参数， 触摸 ［重新测量］ 再次 进行测定。 Tips • 如触摸［重置］，参数 将回到初始状态。 • 如要更改测定条件，请 触摸 关闭测定结果画面，在 伺服调整画面上进行 。 触摸［ Next ］，检查全部图的测定结果，如在容许范围内则触摸［确定］。 关闭…
第
2
章
操作顺序书
2-2.
制造设置菜单
41
Stage3
：伺服调整
Stage2
的处理完成后，将显示如下画面。
进行右侧装置的伺服调整。
触摸［开始测量］。
进行左右一次性更换台车上升、前面护罩的锁定，开始轴移动测定。
注意
•
执行一次测定后，就可以开始对测定条件进行编辑。如触摸表内的项目，会显示软键
盘。
•
测定次数的上限是３次。如将次数一栏设为
“
０
”
，则不进行该项目的距离测定。
测定结束后，显示测定结果的画面。
(a)
调整项目列表
如选择某一行，其测定结果将显示在数据图内。也可以触摸［
Next
］来往下移一行。
(b)
数据图
(c)
参数列表
a
b
c
第
2
章
操作顺序书
2-2.
制造设置菜单
42
检查数据图中显示的测定结果是否在容许范围内。

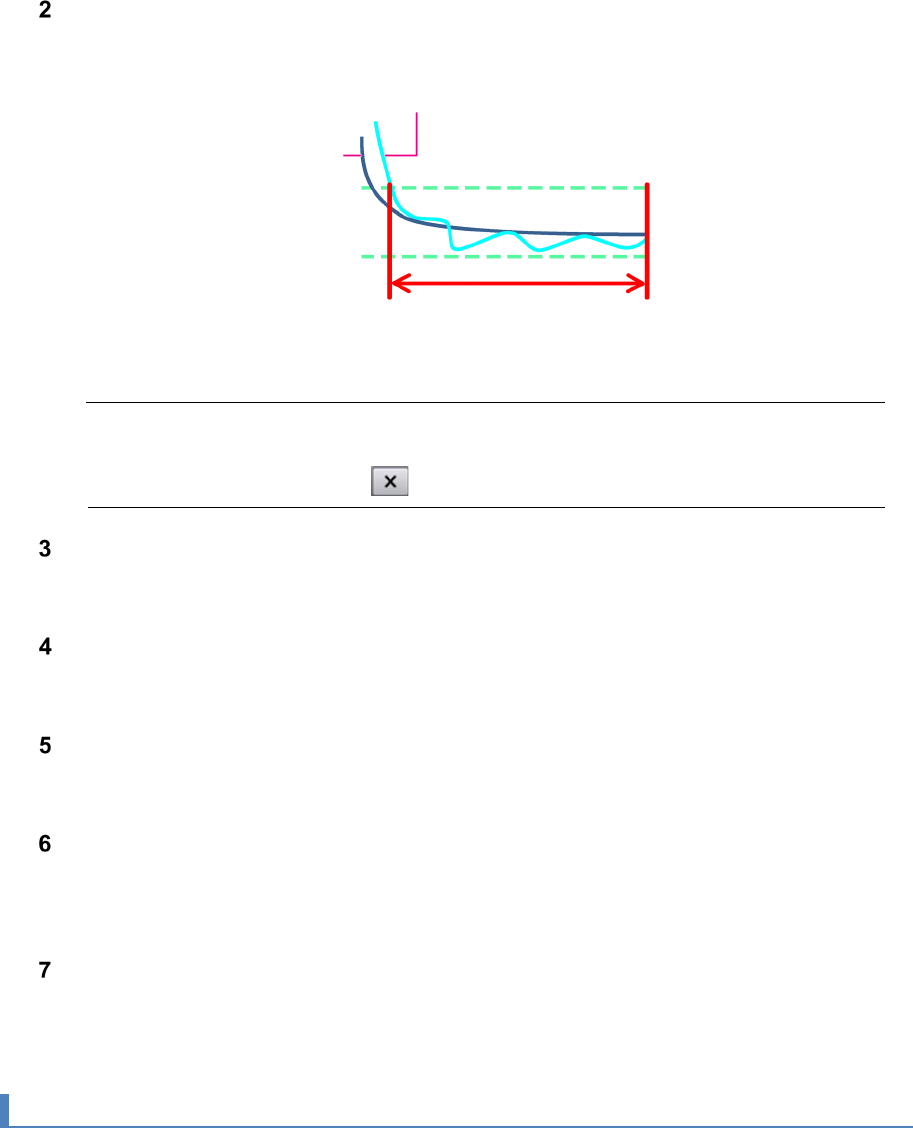

容许范围：在确认范围内测定线未超出绿色虚线
测定结果为
NG
时，请更改参数，触摸［重新测量］再次进行测定。
Tips
•
如触摸［重置］，参数将回到初始状态。
•
如要更改测定条件，请触摸 关闭测定结果画面，在伺服调整画面上进行。
触摸［Next］，检查全部图的测定结果，如在容许范围内则触摸［确定］。
关闭测定结果的画面，回到伺服调整画面。
触摸［调整完毕］。
于是显示右侧装置之
Y
轴的伺服调整画面。
与 X 轴的操作顺序相同，按照 Y 轴、Z 轴、H 轴、RT 轴、RN 轴的顺序进行伺服调整。
右侧装置之全部轴的调整完成后，将显示左侧装置
X
轴的伺服调整画面。
左侧装置也与右侧装置相同，按照 X 轴、Y 轴、Z 轴、H 轴、RT 轴、RN 轴的顺序进
行伺服调整。
左侧装置全部轴的调整完成后，会显示［全部伺服调整作业完成。］。
触摸［调整 OK］。
自动显示［进度列表］画面，下一个［校准］菜单可开始操作。
2-2-5.
校准
由于校准的操作由许多工序组成，将在
“2-3.
校准
”
中详细说明。
理想的形状
测定线（波状线）
测定范围
从进入绿线处至右端
第
2
章
操作顺序书
2-3.
校准
43
2-3.
校准
为了使自动运行时本机的动作能够维持一定的水准，根据精度测定来计算出补正量并调整机械机构。
•
关于校准中使用的治具，具体请参阅
“2-1.
治具列表
”
。
•
操作的中途如果需要进行一次性更换台车上升、关闭前面护罩的动作时，会显示［确认装置
状态恢复］画面。出现这一画面，请触摸［恢复］进入下一工序。并不是所有的一次性更换
台车上升动作都会显示。

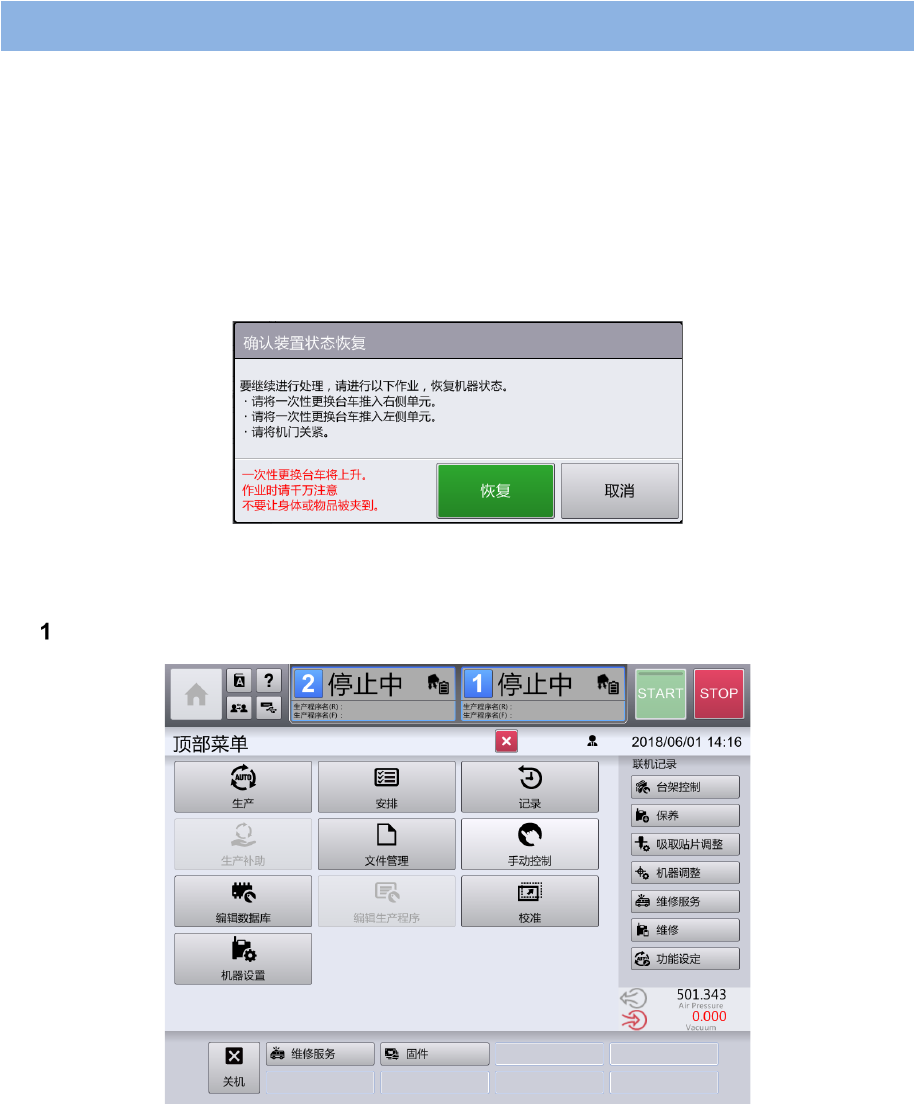

［确认装置状态恢复］画面
在顶部菜单中触摸［校准］。
