第 2 章 操作顺序书 2- 3. 校准 49 将玻璃治具板放置在玻璃托治具上。 1 将圆点 标记 对准 的位置搁放玻璃治具 板。 此时，在传送带前侧安 装玻璃治具板的放置 托盘。 2 将玻璃 治具 板 顶住 高出部分 。 3 旋转到 玻璃 压板来到 玻璃 上方，固定 2 个部位的螺丝。 4 将玻璃 基板 顶住，调整基板压条，要 使基板的夹钳标记 来到孔的中央位置。 装置前面 A B B 夹钳部 螺丝 2 个 玻璃治具板 圆点标记
第
2
章
操作顺序书
2-3.
校准
48

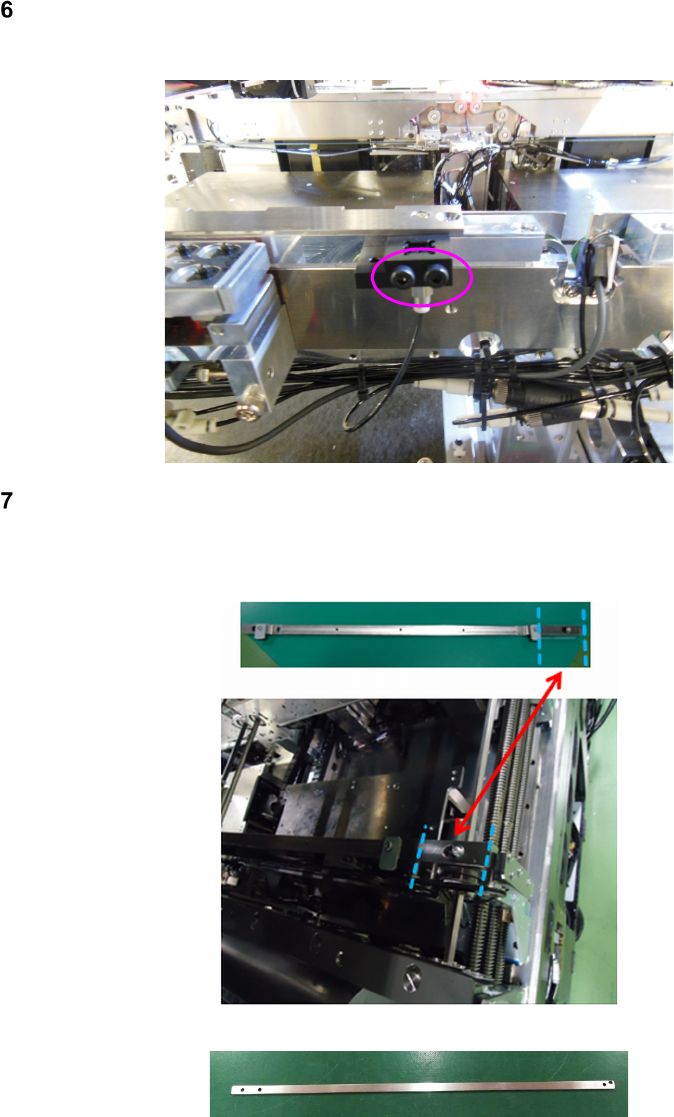

拆下治具芯片台。
取下
2
个，拆下治具芯片台。
在第 2 轨道上各安装 1 个治具芯片台。
请把长的一方向外侧，顶紧固定。
安装时，请夹入玻璃托板用的撑挡进行安装。
玻璃托板用的撑挡
第
2
章
操作顺序书
2-3.
校准
49

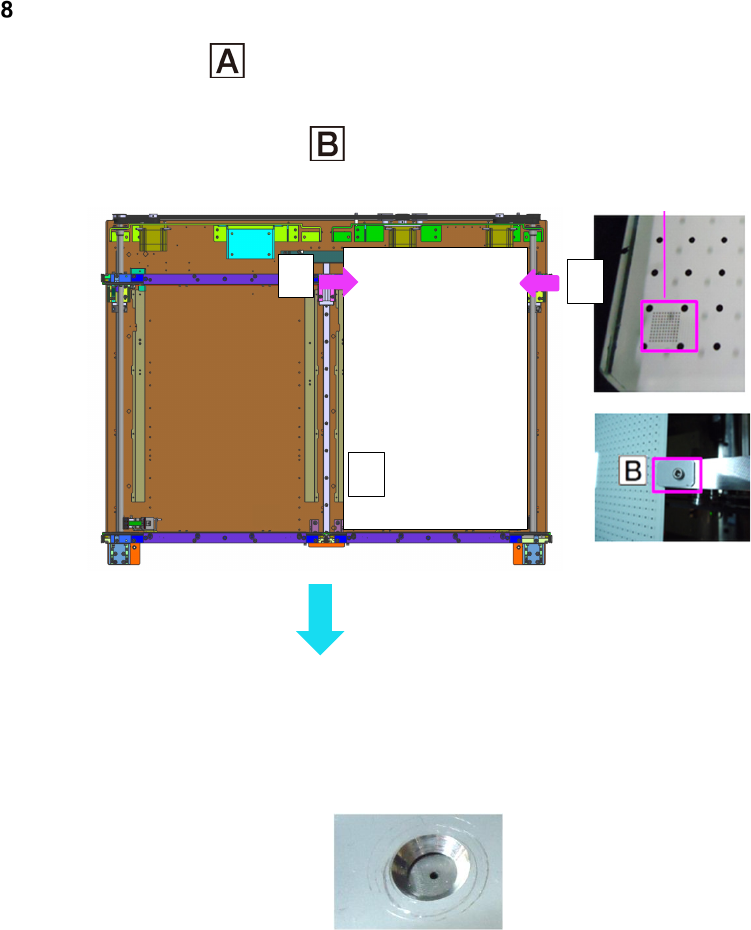

将玻璃治具板放置在玻璃托治具上。
1
将圆点标记对准 的位置搁放玻璃治具板。
此时，在传送带前侧安装玻璃治具板的放置托盘。
2
将玻璃治具板顶住高出部分 。
3
旋转到玻璃压板来到玻璃上方，固定
2
个部位的螺丝。
4
将玻璃基板顶住，调整基板压条，要使基板的夹钳标记来到孔的中央位置。
装置前面
A
B
B
夹钳部
螺丝
2
个
玻璃治具板
圆点标记
第
2
章
操作顺序书
2-3.
校准
50

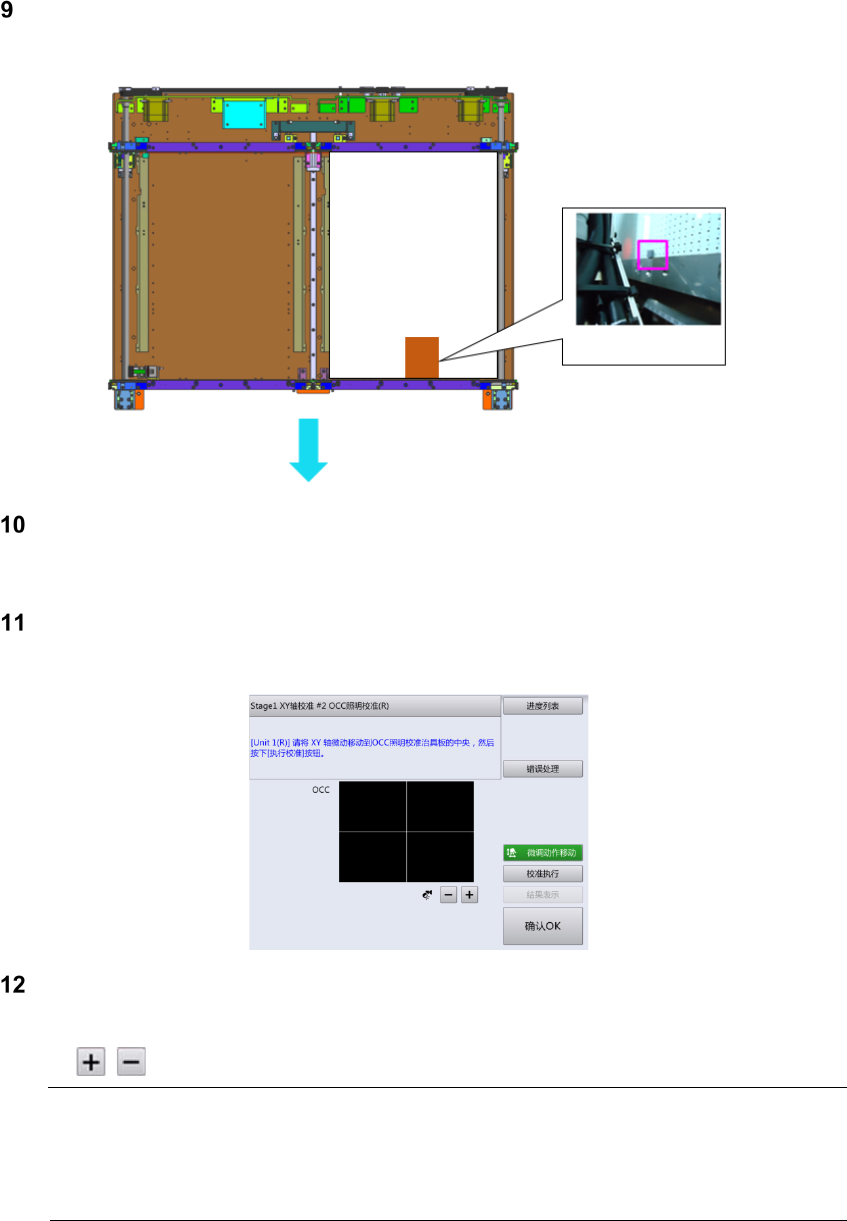

将照明用治具板放置在玻璃治具板上。
请把表面粗糙的一面作为表面，顶住轨道端的面，以轨道的标记为中心对准
X
方向放置。
触摸［安装完成］。
进行左右一次性更换台车上升、前面护罩的锁定。
触摸［完毕］。
治具的安装完成后，显示如下画面。进行右侧装置
OCC
照明的校准。
触摸画面左下方［微调动作移动］画面的按钮，使 XY 轴向 OCC 照明用治具板的中央
附近移动。
触摸
/
调整摄像机照明的亮度。
Tips
•
移动速度可从［低速］、［中速］、［高速］这
3
档中选择。
•
持续按住箭头按钮，
XY
轴将连续动作，放开则停止。
•
如［微调动作移动］画面被无意关闭，触摸校准画面的［微调动作移动］可再次显示。
装置前面
玻璃治具板
照明用治具板
