第 2 章 操作顺序书 2- 3. 校准 55 安装 AT C 。 用 4 个螺丝安装 ATC 。 只有 1 个 ATC 时用 2 个螺丝。 螺丝紧固扭矩 M4 CP 螺栓： 2 N·m ± 0.1 N· m 安装高度检测传感器。 用 2 个螺丝把高度检 测传感器安装到板金上 。 螺丝紧固扭矩 M4 CP 螺栓： 2 N·m ±0. 1 N·m
第
2
章
操作顺序书
2-3.
校准
54

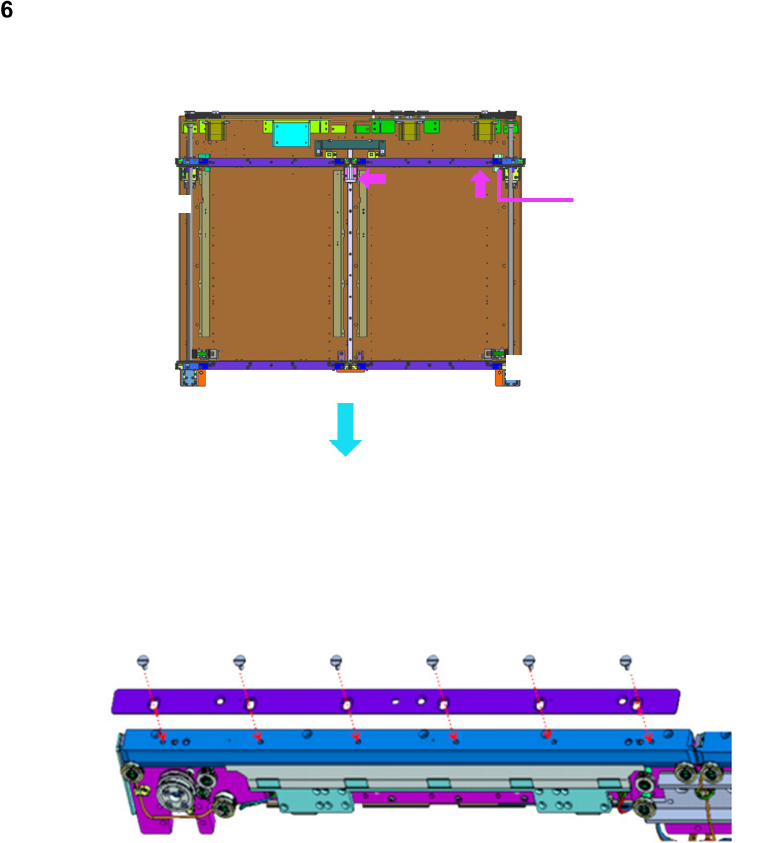

安装右侧装置第 2 轨道 ～ 第 4 轨道的基板压条。
请朝箭头方向顶住固定。
用
6
处螺丝将基板压条固定。
螺丝紧固扭矩
M4 CP
螺栓：
2 N·m ±0.1 N·m
一字槽头螺丝：
1 N·m ±0.05 N·m
第
2
轨道
装置前面
第
2
章
操作顺序书
2-3.
校准
55

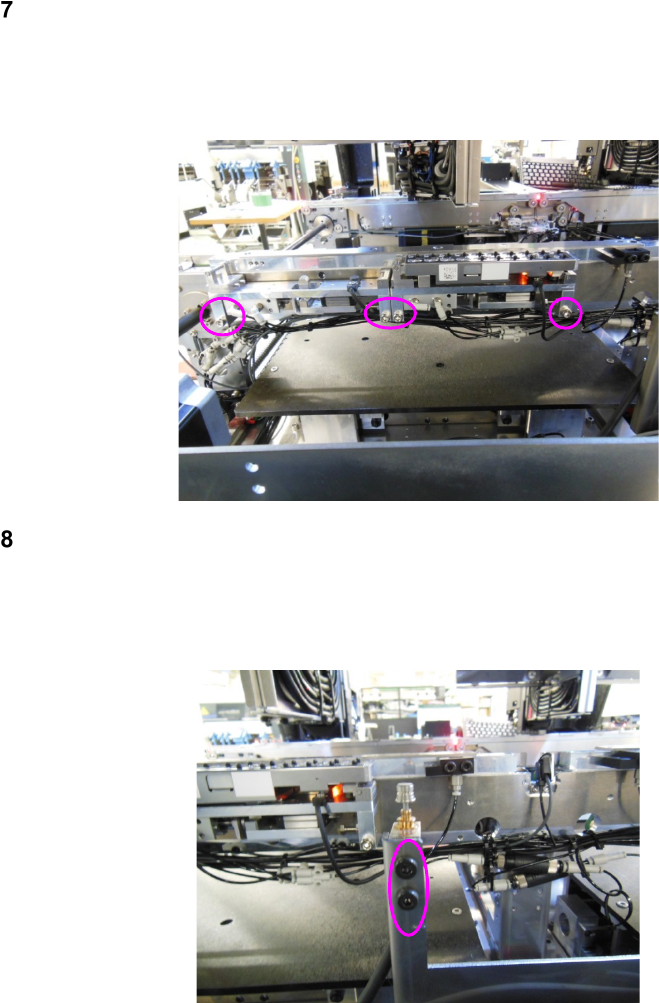

安装 ATC。
用
4
个螺丝安装
ATC
。 只有
1
个
ATC
时用
2
个螺丝。
螺丝紧固扭矩
M4 CP
螺栓：
2 N·m ±0.1 N·m
安装高度检测传感器。
用
2
个螺丝把高度检测传感器安装到板金上。
螺丝紧固扭矩
M4 CP
螺栓：
2 N·m ±0.1 N·m
第
2
章
操作顺序书
2-3.
校准
56
安装治具芯片台。
用
2
个螺丝安装治具芯片台。
螺丝紧固扭矩
M4 CP
螺栓：
0.3 N·m ±0.03 N·m
触摸［装置内作业完成］。
进行左右一次性更换台车上升、前面护罩的锁定。
触摸［完毕］。
显示测定右侧装置基准标记位置的画面。
触摸［校准执行］。
行基准位置标记的位置测定。
触摸［完毕］。
