6-3
Board
定义

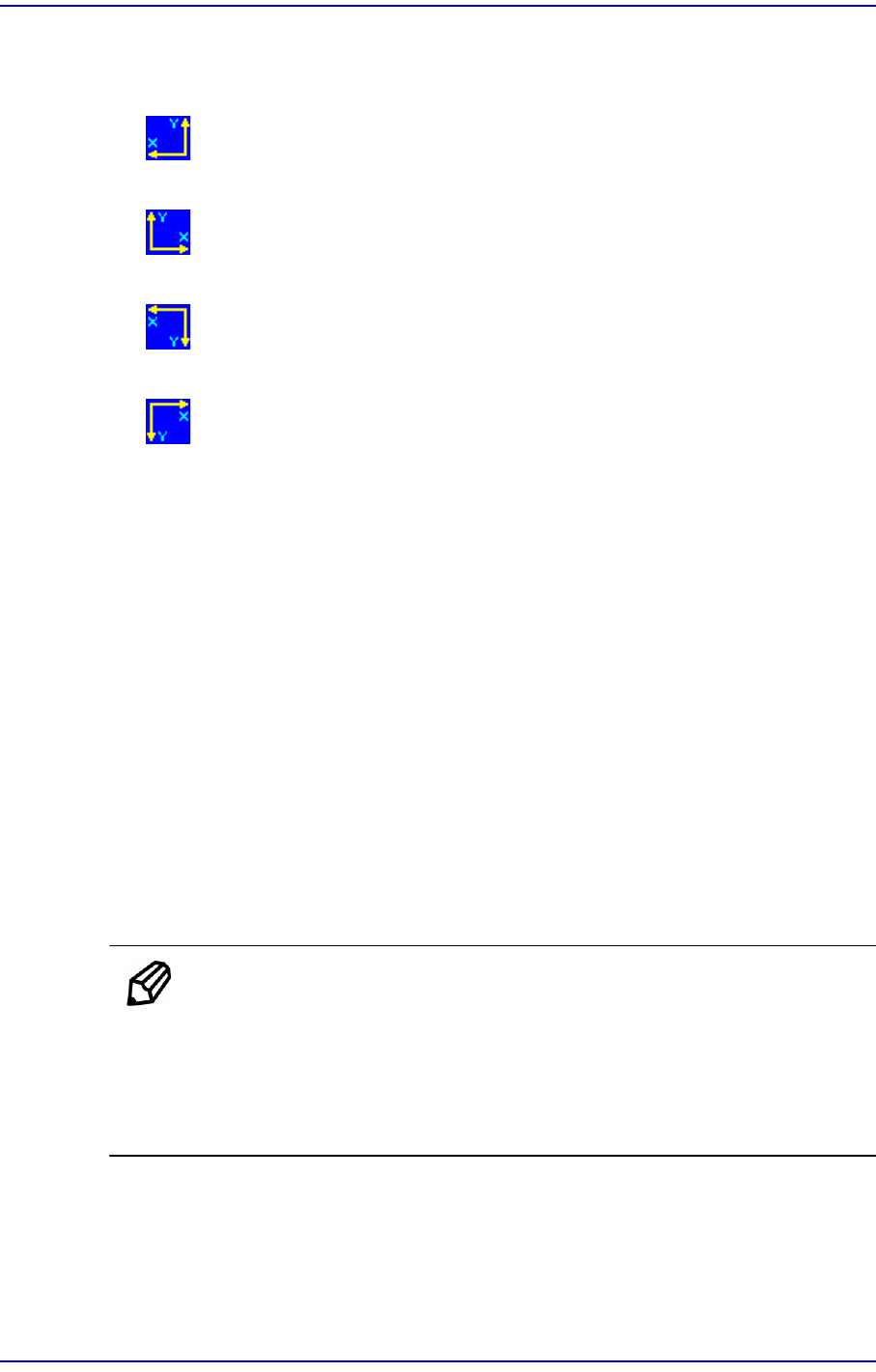

<3. 坐标> 组合框
选择PCB的坐标系。可选择的坐标系如下。
左上: 它是以设备的前面为准时，X轴向左的方向增大，Y轴向上的方向增
大的坐标系。
右上: 它是以设备的前面为准时，X轴向右的方向增大，Y轴向上的方向增
大的坐标系。
右下: 它是以设备的前面为准时，X轴向右的方向增大，Y轴向下的方向增
大的坐标系。
左下: 它是以设备的前面为准时，X轴向左的方向增大，Y轴向下的方向增
大的坐标系。
<4. 初始角度>
因无法假设将要工作的PCB为绝对的90度或0度，在编制PCB程序时需要设置
初始角度（PCB歪扭程度）。
设置Initial Theta值时，PCB应投入到设备的工作区。
最初制订的PCB程序的PCB在歪斜1度状态下制订PCB，则以后生产的所有
PCB都不修改1度歪斜状态进行作业。
为了把此现象降低到最小，PCB机板投入到作业领域后，应该测定上下 2点或左
右2点来计算初始PCB的歪斜角度，然后生成所有贴装坐标。
不存在对PCB的Fiducial CAD数据时，把PCB投入到设备正确示教PCB的
Fiducial为获取CAD信息时
使用。
获取对PCB的Fiducial的 CAD数据后，不再使用此数据，所以相应 PCB退出的
时点初始化为"0"
备注. 要补正时需要同时满足以下的条件。
PCB搬入到流水线的作业站
使用者模式不处于‘作业者’的状态时
设置2点以上的 PCB基准标
<示教…> 按钮
有基准点标记数据时变成活性状态。

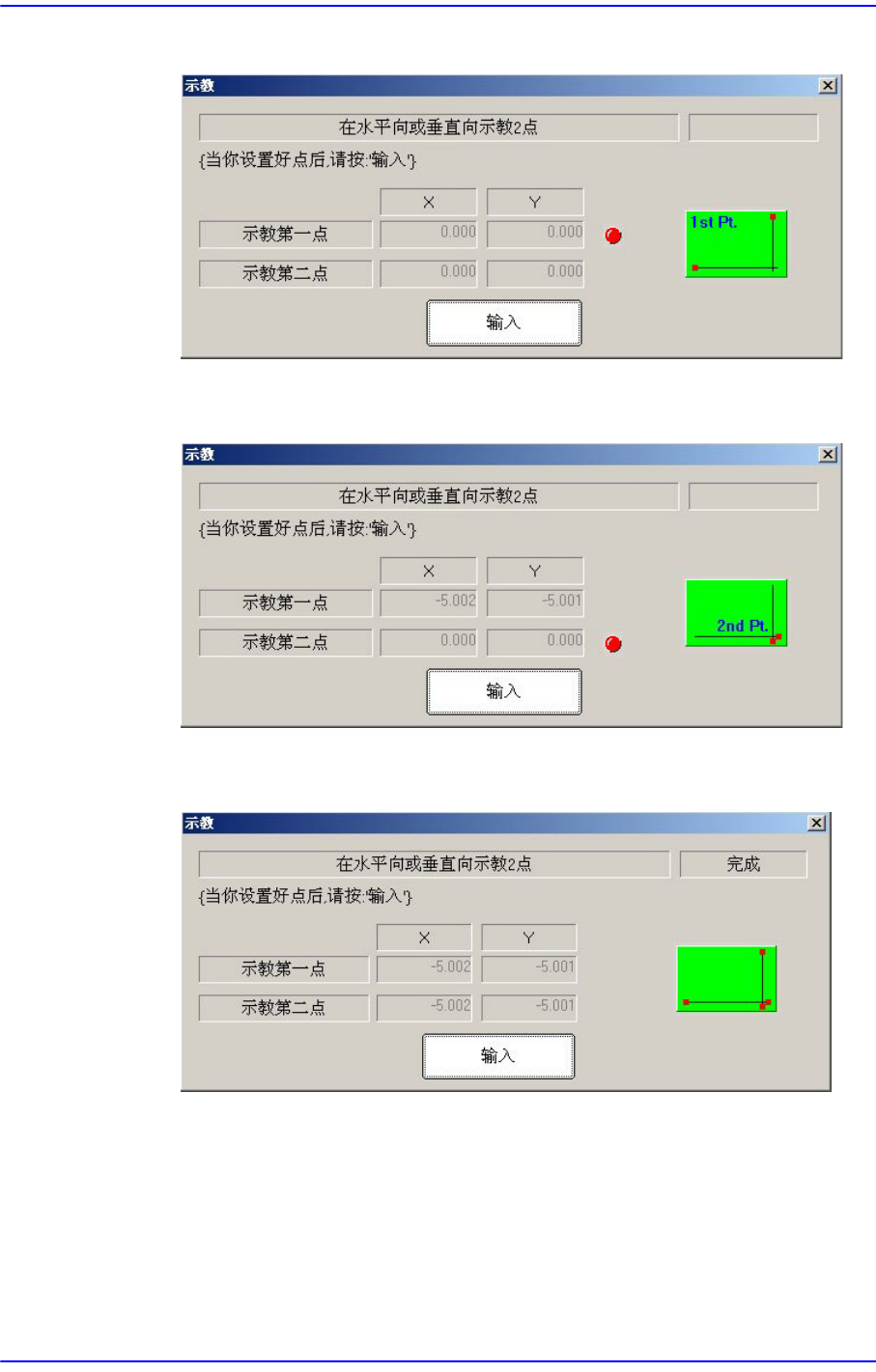

此按钮执行示教PCB初始角度的功能，单击时依次显示以下画面。
示教PCB的初始角度时，示教PCB上横向平行位置的2个点，竖向平行位置
6-4
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide
的2个点就可以自动计算出PCB的初始角度。
示教PCB上横向，竖向平行位置的2个点中的第一点。示教后，按下” 输入”
键时显示以下画面。
示教PCB上横向，竖向平行位置的2个点中的第二点。示教后，按下” 输入”
键时显示以下画面。
示教完两个点后，按下” 输入”键就结束初始角度的示教。
<5. 贴装原点> 领域
设定PCB的安装原点。 此原点定义为从System的PCB Origin到PCB基板贴装原
点之间的距离。以设置的坐标为基准设置进行作业的Board的基准点。
一般定为与Stopper距离较近的模式。
6-5
Board
定义

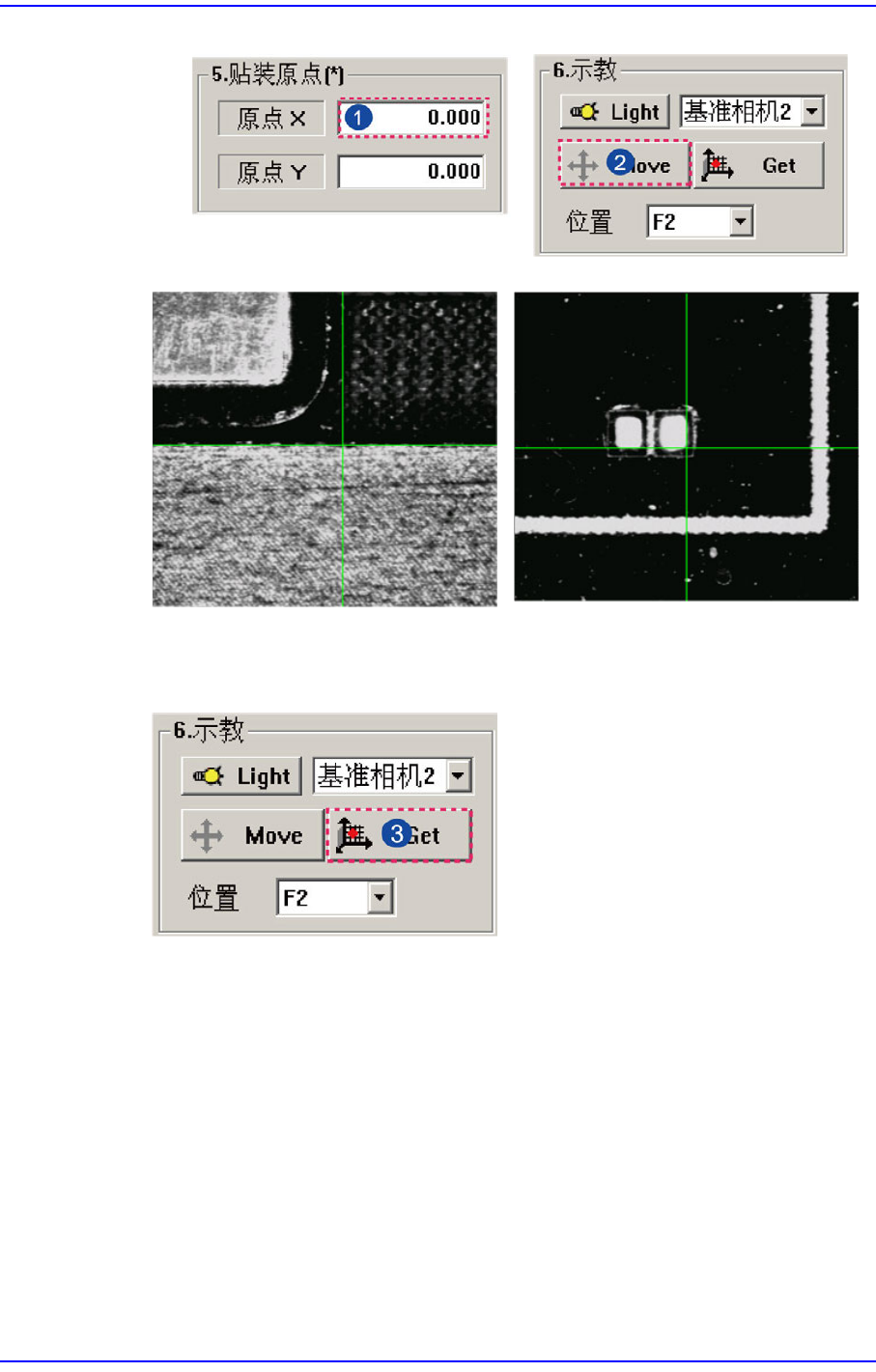

<原点X> 编辑框
设定PCB安装原点的X坐标。
<原点Y> 编辑框
设定PCB安装原点的Y 坐标。在<原点X>或<原点 Y>单击光标，再单击<8.
示教>领域的” 移动”或” 得到”按钮时， 可以利用在组合框中选择的组合框
进行贴装原点的示教。
<6. 示教> 领域
用于回转XY, Z轴驱动电动机在组合框中选择的对象移动到指定的坐标位置或
用于获取当前坐标位置。
[Case 1 - 使用Board Stop]
Array 板时很难适用
[Case 2 - 使用PCB Pattern]
Array 板时容易适用
