6-14
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide

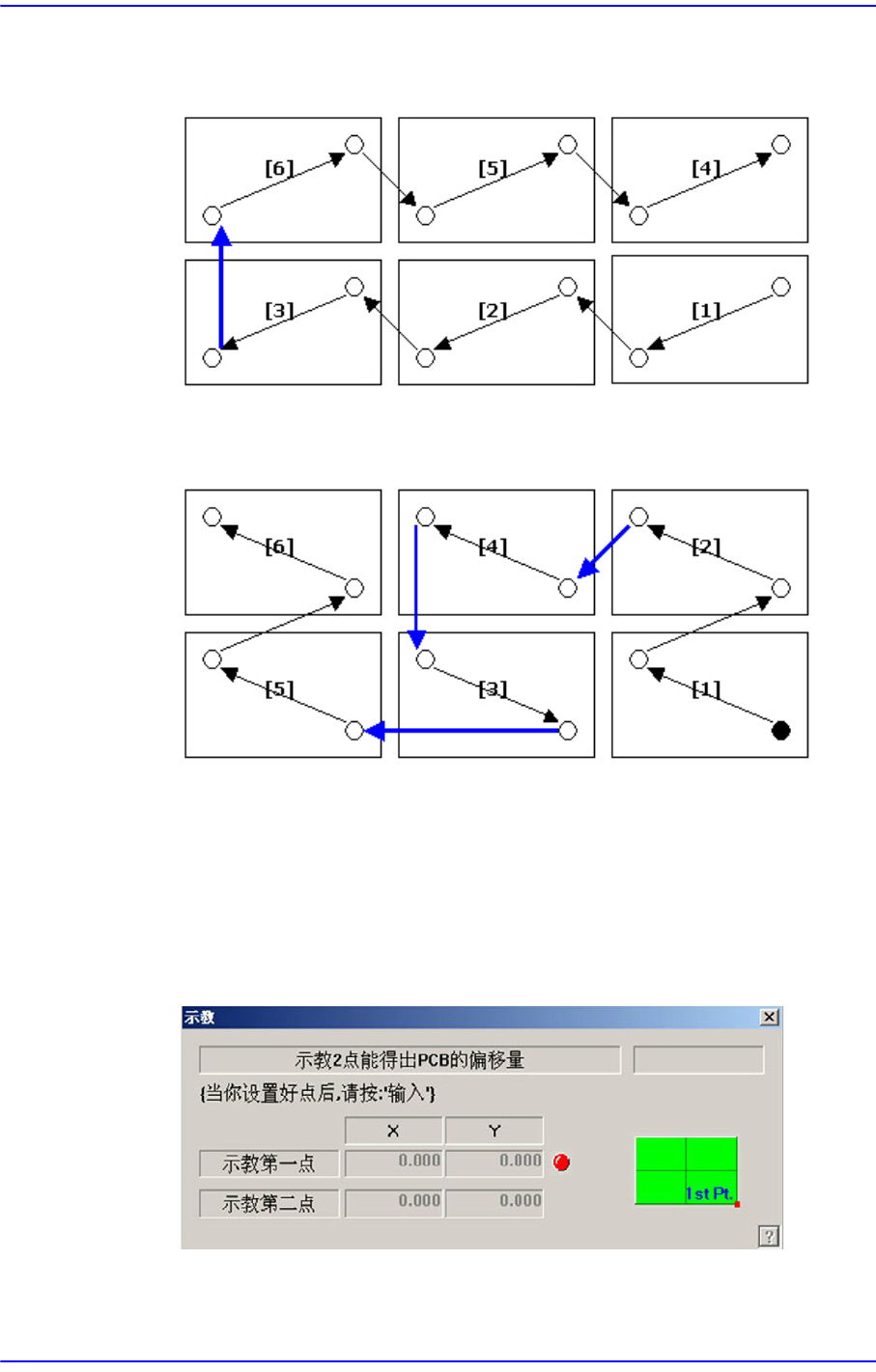

[Count Direction选择X时，Fiducial Teaching顺序]
1 → 2 → 3 → 6 → 5 → 4
[Count Direction选择Y时，Fiducial Teaching顺序]
1 → 2 → 4 → 3 → 5 → 6
<偏移值> 编辑框领域
此功能在自动设定各单片原点的偏移量时使用。以构成Array PCB内部基准
的小型PCB的贴装原点为基准，一边使坐标值增加Offset的量，一边设置
Array PCB内部小型PCB的贴装原点。
<示教> 按钮
示教Array PCB偏移。 按下此按钮时依次显示以下画面。
示教Array PCB内的小型PCB 1号原点。 示教完后按下” 输入”键时，显示以
下画面。
6-15
Board
定义
示教处于决定偏移位置上的小型PCB原点。 示教完后按下 ” 输入”键时，显
示以下画面。
按下” 输入”键时，结束多片PCB 的偏移量示教。
<应用> 按钮
在这个领域，利用所设定的各项数据，自动生成多片PCB的数据。
<5. 增加值> 领域
设定给<1. 应用>领域的滑移行需追加的X, Y, R值。设定追加值后，单击” 增加 ”
按钮时，就给滑移行追加设定值。
<排列跳跃工具> 领域
全部跳过：Array PCB内的所有区块都忽略 (Skip)元件贴装作业。
全部贴装：Array PCB内的所有区块都进行元件贴装作业。
跳过：对于《拼板号》(编辑框)内输入的号码所对应的区块元件，不进行贴装
作业。
贴装：对于《拼板号》(编辑框)内输入的号码所对应的区块元件，进行贴装作
业。
<确定 > 按钮
储存后关闭画面。
<取消 > 按钮
不储存直接关闭画面。
6-16
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide
6.3. 基准符号(Fiducial Mark)设定
PCB上有基准点标记时，设定基准点标记的位置和标记的数据。
Fiducial Mark为识别、补正PCB歪扭的PCB上的Mark。如果没有Fiducial Mark的
PCB，则相对降低贴装程度。
点击<基准标记>按钮时，显示以下画面。
图
6.4 . “
基准点位置
”
对话框
(
位置形式为
”None”
的状态
)
