6-37 Board 定义 完成对环境设置文件的修改操作 后， 运行 “SmartSM.exe” 。 6.6.2. Barc ode Position 图 6.9 ‘Barcode Position’ 对话框执行顺序
6-36
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide
6.6. 2D Barcode
6.6.1. 环境设置
可通过识别PCB二维码查看投入设备的PCB的型号信息，或通过与LTS(Lot
Tracking System)进行联动管理各PCB的生产历史记录。
并且，还可将通过第一个设备识别的PCB的原始信息发送给随后的设备，从而节省
生产时间。
备 注 如想激活<Bar Code>菜单，请在<Sys.Setup>中选择<Use 2D
Barcode>选择框。
设置路径：<Sys.Setup>→<Pref.>→<General>→ <Use 2D
Barcode>
备 注 使用一维码或不使用条形码（仅使用IT功能）时，请按如下方法
进行设置。
使用一维码时

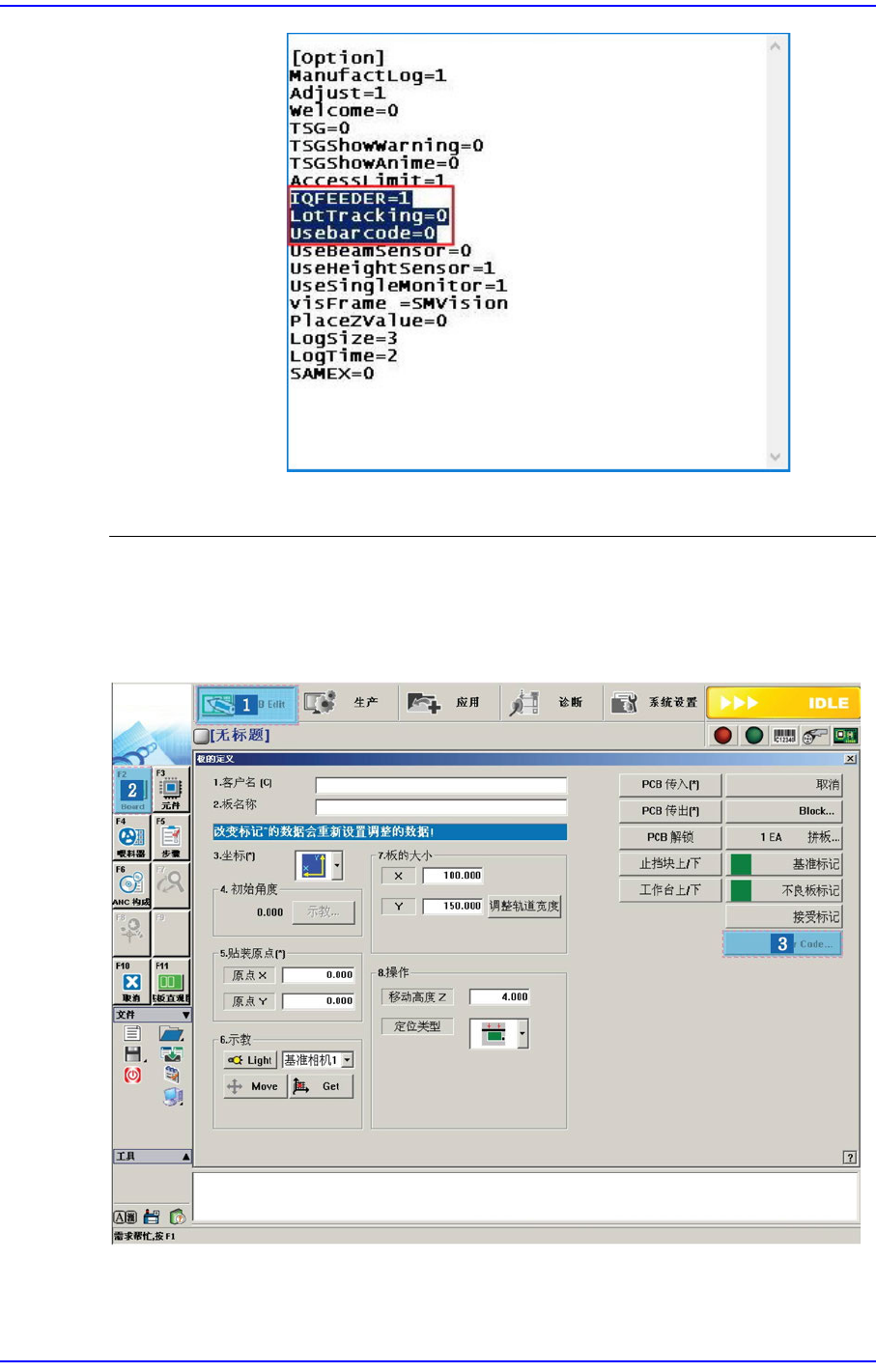

在”C:\SmartSM\bin\SmartSM.ini”文件的[Option]项中，将值
设置为IQFEEDER=1, LotTracking=1, Usebarcode=0。
不使用条形码（仅使用IT功能）时
在”C:\SmartSM\bin\SmartSM.ini”文件的[Option]项中，将值
设置为IQFEEDER=1, LotTracking=0, Usebarcode=0。
6-37
Board
定义
完成对环境设置文件的修改操作后，运行“SmartSM.exe”。
6.6.2. Barcode Position
图
6.9 ‘Barcode Position’
对话框执行顺序
6-38
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide
图
6.10 ‘Barcode Position’
对话框
<Block Select> 组合框
Multi PCB时
在‘基板定义’对话框中自动选择所选的模型并对应的组合框为非激活状态。
Block PCB时
选择要设置的模型后，请设置其他的项目。
<1.Use> 选择框
选择、校验2D Barcode功能使用与否时使用2D Barcode功能。
<2. Bar Code Position >领域
为了在板子(Board)上贴附2D条形码或者为了识别所贴附的2D条形码而进行设
置。
<Board> 领域
利用<3. Teach>领域上选择的基准照相机针对贴附在板子上的2D条形码位
置进行示教，或者为了在板子上贴附2D条形码而进行设置。
<X/Y> 编辑框
设置2D条形码的 X/Y坐标。
<Z> 编辑框
把2D条形码贴附在板子(Board)时，为了利用贴片头的主轴按压贴附2D
条形码而设置Z轴坐标。
<Inspection> 选择框
需要识别板子上的2D条形码时，请圈选该复选框。
<Placing> 选择框
