7-10
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide

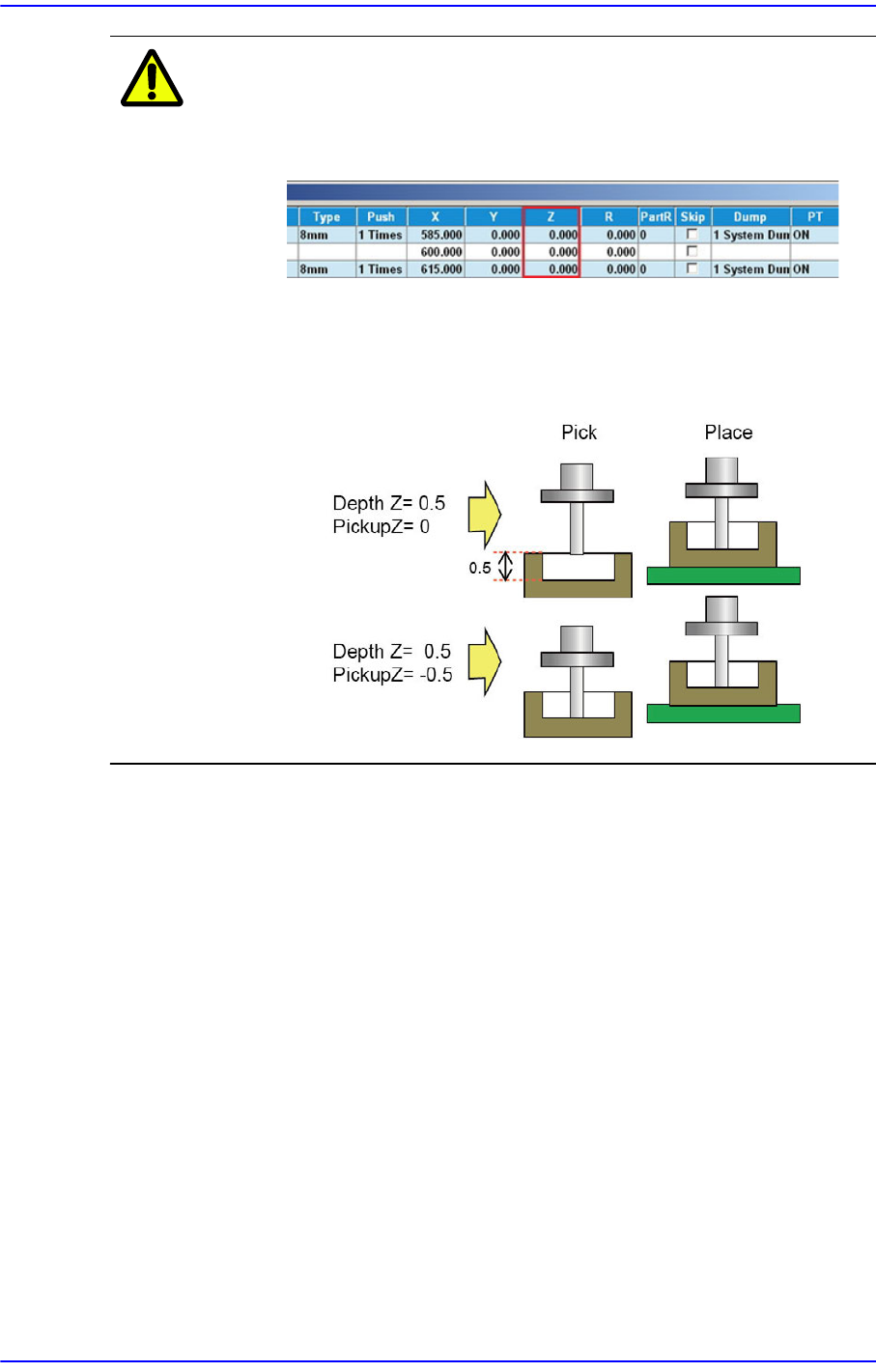

注 意 设定了Z深度(Depth Z) 时就会反映到自动吸附高度(Pickup Z)，
因此设定了Depth Z时不要在“供料器底座”对话框以手动方式修
改Pickup Z。
如果是像利用压纹料带(emboss tape)供应的元件一样需要修改
吸附高度的元件，请修改元件的共同参数中的“Pickup Data”。(
请参考“7.1 新部件的登记”中的“Pickup Data” 选项卡对话框)
<注册> 按钮
把设定的部品数据添加到PCB的部品清单。
<关闭> 按钮
关闭对话框。
<5.校正 - 视觉校正 (CHIP)> 领域
设定部品的校正数据。 在这个领域，显示在<2. 校正类型>和<3. 封装组>选择
的数据相对应的排列数据的编辑画面。
<公共数据> 按钮

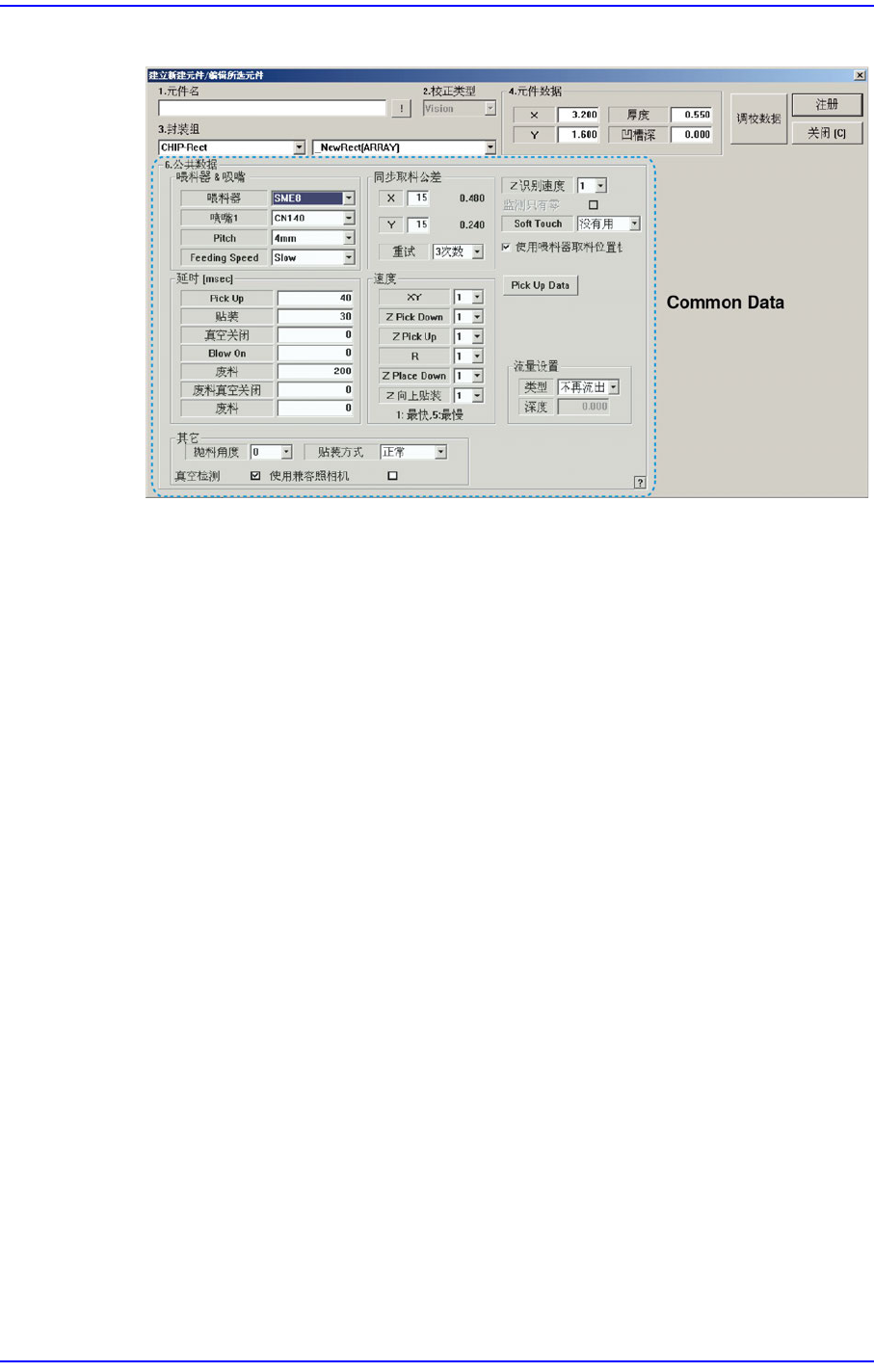

设定与设备连贯的部品数据。按下此按钮时显示以下的对话框，同时按钮的名
称也变更为 “校正数据 ”。“校正数据” 按钮显示表达排列数据的画面。
7-11
元件的登记
图
7.4 . “
建立新的元件
/
编辑所选元件
-
公共数据
”
对话框
<喂料器&吸嘴> 领域
<喂料器> 组合框
选择将供应部品的喂料器形式。可选择的喂料器
形式如下。
??? ??? ?? ?? ??? Feeder Type? ?? ? ????.
SM8L: 用8mm SM带式喂料器(大型)供应部品。
SM8: 用8mm SM带式喂料器供应部品。
SM12: 用12mm SM带式喂料器供应部品。
SM16: 用16mm SM带式喂料器供应部品。
SM24: 用24mm SM带式喂料器供应部品。
SM32: 用32mm SM带式喂料器供应部品。
SM44: 用44mm SM带式喂料器供应部品。
SM56: 用56mm SM带式喂料器供应部品。
SM72: 带式: 用 72mm SM带式喂料器供应部品。
SM88: 带式: 用 88mm SM带式喂料器供应部品。
SME8L: 利用8mm SM电动型带式喂料器(Tape Feeder(Large))供应。
SME4_1P: 利用4mm SM电动型带式喂料器(Tape Feeder(1Pitch))供应。
SME8: 利用8mm SM电动型带式喂料器(Tape Feeder)供应。
SME12: 利用12mm SM电动型带式喂料器(Tape Feeder)供应。
SME16: 利用16mm SM电动型带式喂料器(Tape Feeder)供应。
7-12
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide
SME24: 利用24mm SM电动型带式喂料器(Tape Feeder)供应。
SME32: 利用32mm SM电动型带式喂料器(Tape Feeder)供应。
SME44: 利用44mm SM电动型带式喂料器(Tape Feeder)供应。
SME56: 利用56mm SM电动型带式喂料器(Tape Feeder)供应。
SME72: 利用72mm SM电动型带式喂料器(Tape Feeder)供应。
SME88: 利用88mm SM电动型带式喂料器(Tape Feeder)供应。
SME8_AL: 利用8mm SM电动型Auto Loading 带式喂料器(Tape Feeder)
供应。
Slim1(Stick): 用Slim1 Stick喂料器供应部品。
Slim2(Stick): 用Slim2 Stick喂料器供应部品。
Stick / Bowl Feeder: Stick / Bowl Feeder? ?????.
Tray Feeder: 用Tray喂料器供应部品。
<吸嘴1> 组合框
表示吸着部品的主吸嘴。吸着吸嘴的种类如下。
??? ??? ?? ?? ??? ??? ?? ? ????.
(ML150, SPLarge1, SPLarge2, SPLarge3, CN020, CN030, CN040, CN040R,
CN065, CN070R, CN110, CN140, CN220, CN400, CN400N, CN750,
CNT0B, CNT20B, GR_User1, GR_User2, GR_User3, LightFixB, LightFlyB,
ML150, MS150, SPSmall1, SPSmall2, SPSmall3, SpLarge1, SpLarge2,
SpLarge3, ULarge1, ULarge2, ULarge3, UMedium1, Umedium2, Umedium3,
USmall2)
<间距>组合框
只适用于电动型带式喂料器(Tape Feeder)。选 择 <喂料器 >组合框中所选
定的带式喂料器的节距。
<Splicing Skip> 编辑框
Splicing Check传感器检测到Splicing时，将按照此处设定的数量忽略元
件后才开始供应元件。
<Feeding Speed> 组合框
设置元器件的供应速度。对于需要调整元器件供应速度的元器件，请选
择慢速(Slow)或最慢速 (Slowest)。
供应速度不妥当时，可能会造成吸附
错误。
正常(Normal)：以正常速度供应元器件。
慢速(Slow)：以稍低于正常速度的速度供应元器件。
最慢速(Slowest)：以最低速度供应元器件。
<Y Offset> 编辑框
