<相机号> 组合框
选择识别部品的摄象机。 详细事项请参照 “7.1.1
共同
Align Data” 。
按钮
设定识别部品用摄象机的照明度。 详细事项请参照 “7.1.1
共同
Align Data” 。
7-57
元件的登记
<尺寸 > 领域
设定排列尺寸。
<脚数> 编辑框
设定单边的引脚数量。
<缺栓> 编辑框
设定引脚组的中间空位的数量。
<总数Y> 编辑框
表示部品在Y轴方向的整体长度。如果确定<本体Y>和<引脚长度 >两个长
度，以合计的方式表示。( <本体 Y> + <引脚长度> * 2)
<本体X> 编辑框
设定部品身的X轴方向的尺寸。
<本体Y> 编辑框
设定部品身的Y轴方向的尺寸。
<误差> 编辑框
输入部件数据的余量。基本值为 30%。
<引脚宽度> 编辑框
设定引线的宽度。
<引脚间距> 编辑框
设定引脚之间的间距。
<引脚足部> 编辑框
设定引脚接触到底面的距离。
<引脚长度> 编辑框
设定能显示到校正照像机的引脚的长度。
此外的设定项目请参照 “7.1.1
共同
Align Data” 。
<Option> 领域
Align Option???? ?????.
<Direction Mark> ??
??? ?? ??? ?????.
7-58
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide

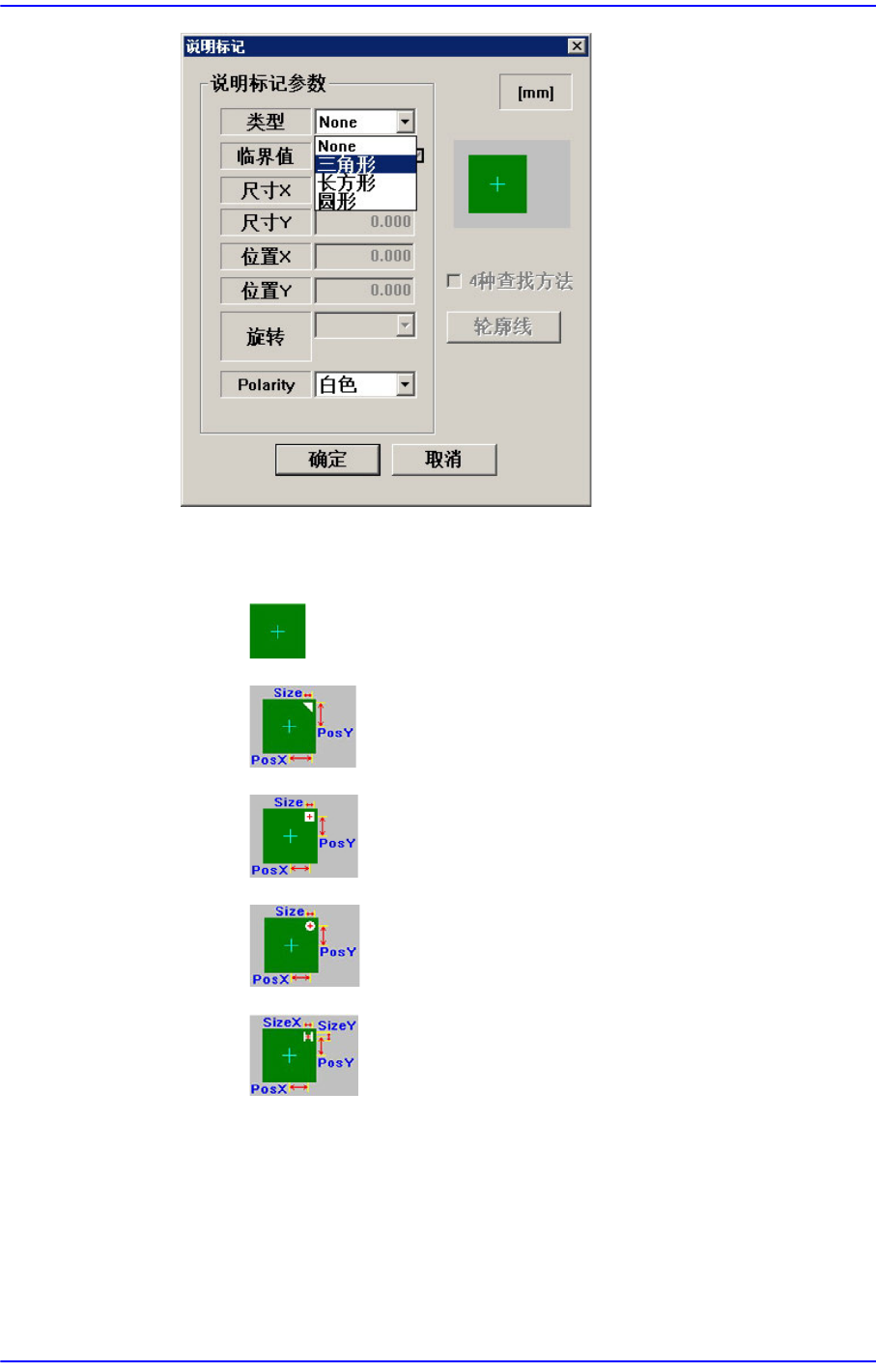

<Direction Mark Parameter> 领域
<Type> 组合框
None: Direction Mark? ????.
Triangle: Direction Mark? Triangle? ? ?????.
Rectangle: Direction Mark? Rectangle? ? ?????.
Circle: Direction Mark? Circle? ? ?????.
H MARK: Direction Mark? H MARK? ? ?????.
<Threshold> ??? ??
SMVision?? ?? ???? ??? ??? ??? ?????. ? ??? ??? ???? ??? ??? ??0~255???
??? ?? ????.
??? ‘???’? ??? ??? ???? ??? ??? ????? ??? ???? ???? ???? ?????.
?????? ??? ???? ?? ??? ? ????.
<Threshold>?? ???? ???? ?? <Auto> ????? ?????.
