7-69
元件的登记
表示引脚参数的编号。它的范围为0 - 7。
<Width Typ> 列
设定引脚的宽度。
<Width Max> 列
输入引脚的最大容许宽度(输入值=引脚宽度+容许误差)。也就是说，如果
实际引脚宽度为1mm而识别的引脚宽度即使最高达到1.2mm也容许该识别
值，则引脚的最大容许宽度为1.2mm。
<Width Min> 列
输入引脚的最小容许宽度(输入值=引脚宽度–容许误差)。也就是说，如果
实际引脚宽度为1mm而识别引脚宽度即使最低达到0.8mm也容许识别值，
则引脚的最小容许宽度为0.8mm。
<Length Typ> 列
设定引脚的长度。
<Length Max> 列
输入引脚的最大容许长度。
输入值 = 引脚长度 + 容许误差
<Length Min> 列
输入引脚的最小容许长度。
输入值 = 引脚长度 - 容许误差
<Pitch Typ> 列
设定本引线到邻接的引线中心的距离-间距。该参数是识别元件时的敏感参
数，因此登记元件时在SMVision窗口画出元件轮廓线并且让轮廓线和实际
元件成为一致地输入Pitch。
<Pitch Max> 列
输入引脚的最大容许间距(Pitch)。
输入值 = 引脚间距(Pitch) + 容许误差
<Pitch Min> 列
输入引脚的最小容许间距(Pitch)。
输入
值 = 引脚间距(Pitch) - 容许误差
<Foot Typ> 列
设定引脚接触到底面的距离。
<Foot Max> 列
输入Foot的最大容许长度。
7-70
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide
输入值 = Foot长度 + 容许误差
<Foot Min> 列
输入Foot的最小容许长度。
输入值 = Foot长度 - 容许误差
<Tolerance Tan> 列
设定引线往外弯曲时的允许公差。以对<引脚间距>的百分比来设定。
<Tolerance Rad> 列
设定引线的长度方向的允许公差 . 以对<引脚长度>的百分比来设定。
<Lead Shape> Selection Control
选择引脚的模样。
<NORMAL>
识别一般引脚的形状时选择。
<LAND>
识别下列引脚的形状时选择。
<ROOF>
识别下列引脚的形状时选择。
<INSERT>
识别insert元件的引脚形状时选择。
<FORK>
识别下列引脚的形状时选择。
<TWIN>
识别下列引脚的形状时选择。
<CIRCLE>
识别下列引脚的形状时选择。
7-71
元件的登记
备 注 必须让引脚群之间的间距大于引脚之间的间距地设定引脚群。
7.1.4.2. 脚组
设定User IC的引脚组。 可设置的Lead Group最大个数为16个。

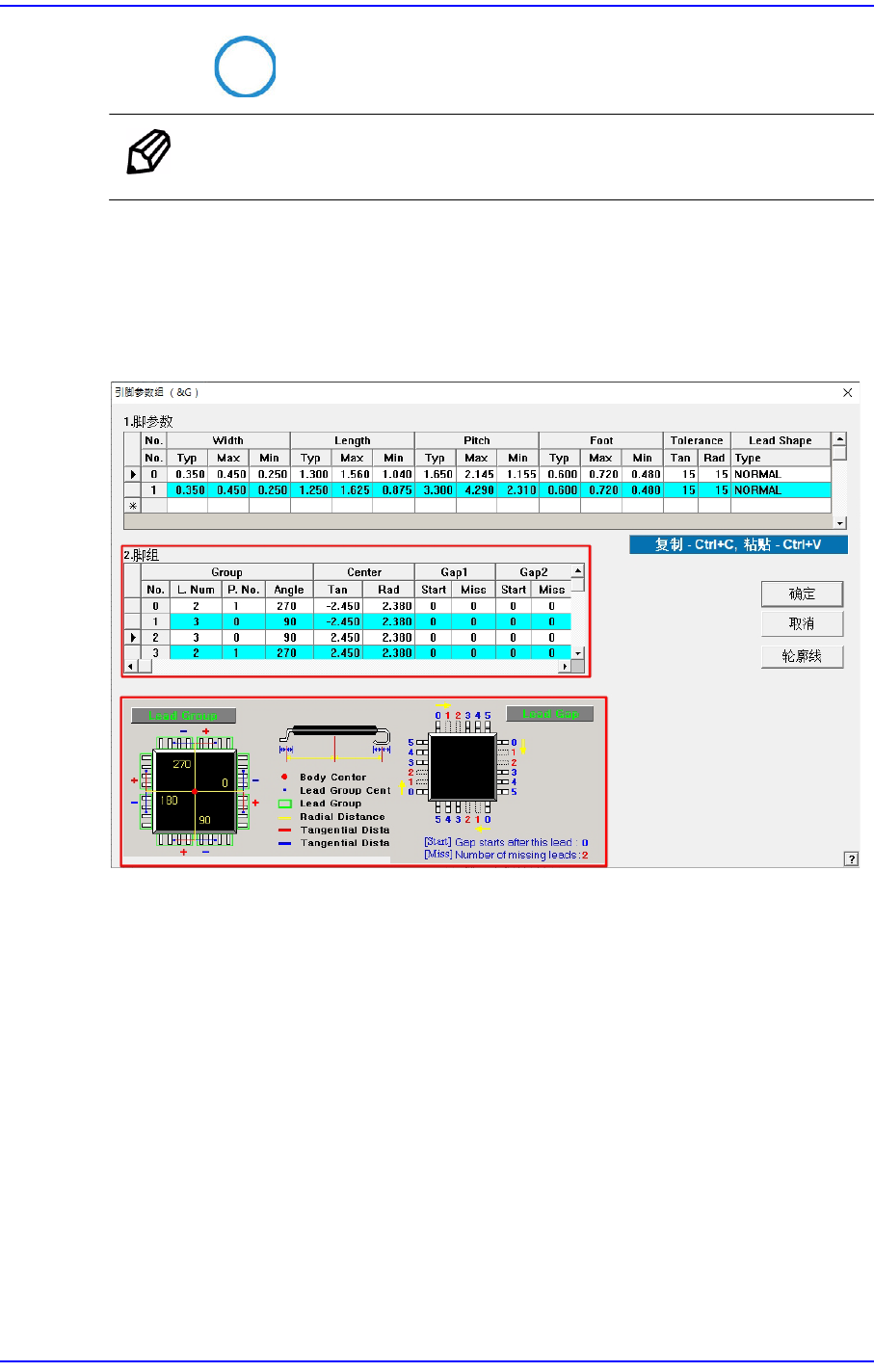

图
7.26 ”User IC
的引脚参数
&
组
”
对话框的
”
脚组
”
设定画面
<脚组 > 领域
设定引脚组。
<Group No.> 列
表示脚组的编号。它的范围为0 - 15。
<Group L. Num> 列
设定脚组具有的引线的数量。
<Group P. No.> 列
设定脚组作参考的引脚参数的编号。可设定的范围为0-7。
<Group Angle> 列
设定脚组在部品上的方向。图中的0, 90, 180, 270 表示角度。
<Center Tan> 列
