8-15

供应装置的设置

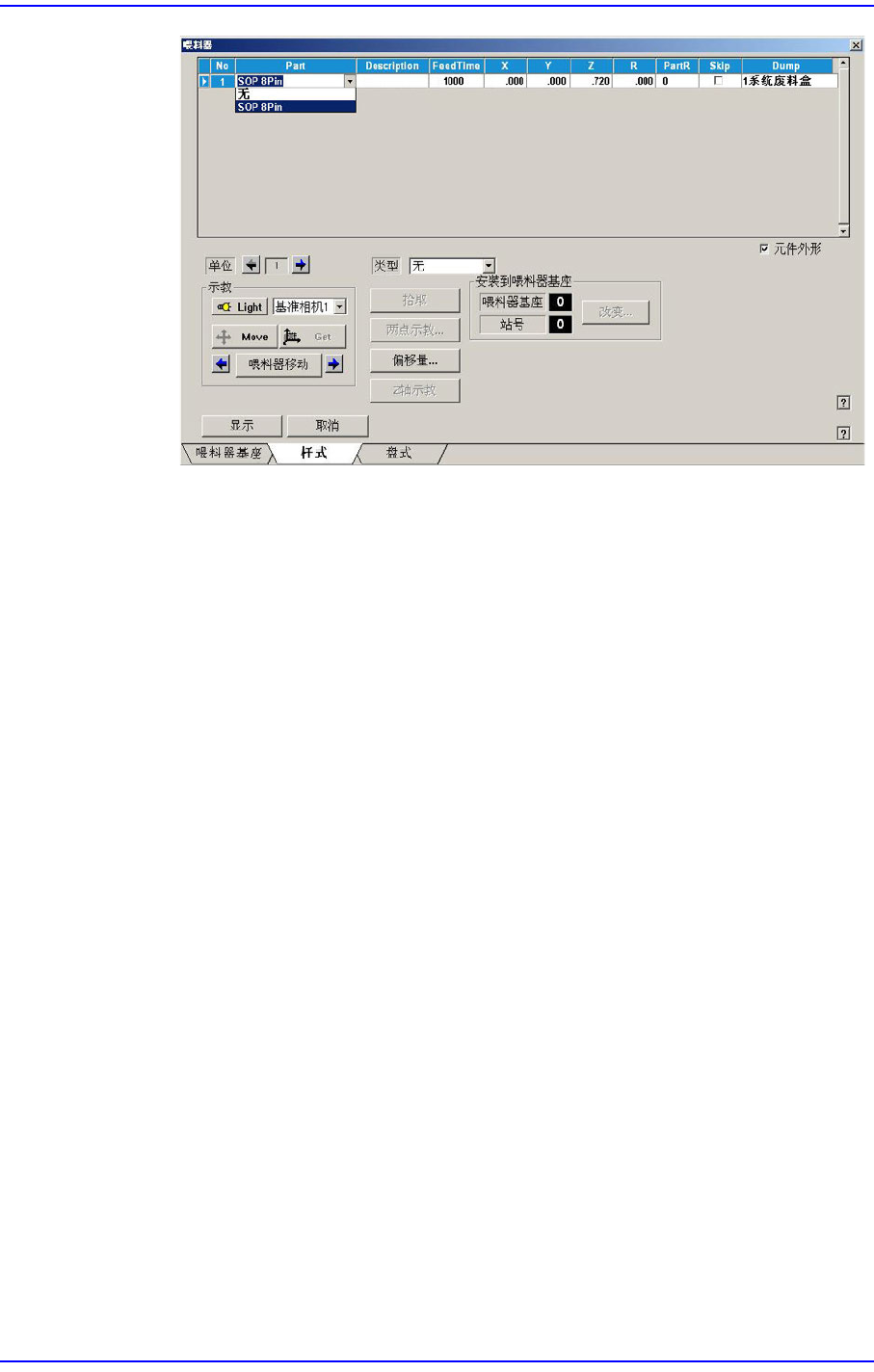

 <FeedTime> 列

在该Slot上装有管式喂料器r时，设定管式喂料器部品供应时间。基本上管

式喂料器都是振动式，所以吸着部品之后，移动到下一个部品的吸着位置时

需要一定间隔的时间。在这里设定时间间隔。

 <X> 列

该Slot上装有管式喂料器时，设定吸附Stick Feeder供给部件的X位置。

 <Y> 列

该Slot上装有管式喂料器时，设定吸附Stick Feeder供给部件的Y位置。

 <Z> 列

该Slot上装有管式喂料器时，设定吸附Stick Feeder供给部件的Z位置。

 <R> 列

该Slot上装有管式喂料器时，设定吸附Stick Feeder供给部件的R（磁头的旋

转角度）位置。

 <PartR> 列

该Slot上装有管式喂料器时，设定吸附Stick Feeder供给部件的贴装角度。

 <SK> 列

该Slot上装有管式喂料器时，选择 Stick Feeder供给部件的吸附与否。

需要吸着时，要保持选择框未检查的状态，不要吸着时，要确认选择框。

 <Dump> 列

该Slot上装有管式喂料器时，选择 Stick Feeder供给部件的Dump Box。可选

择的废料盒如下。

系统废料盒: 作为设定在系统的废料盒，它安装在设备的传送装置前面。

8-16

Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide

用户自定义废料盒: 作为使用者设定在系统的废料盒，在系统设定其位置。

 <单位> 领域

选择要编辑的Feeder Base Unit。 , 按钮用于选择Feeder Base。

1-Front Feeder Base(前面Feeder Base), 2-Rear Feeder Base (后面Feeder Base)

此按钮选择前一个单位，此按钮选择下一个单位。

 <喂料器移动> 按钮

传感器只移动到Feeder贴装的 Grid领域。

 按钮

选择当前选定的Stick Feeder Slot的以前Slot。

 按钮

选择当前选定的Stick Feeder Slot的以后Slot。

 <类型> 组合框

选择将要安装的杆式的形式。可选择的形式如下。

Stack Stick: 它是把同一类元件向垂直方向装的杆式。

Multi Stick: 它是把1个或多种部品向水平方向装的杆式。

Belt Multi Stick: 利用Stick供给的部件使用Motor驱动的输送带直进移送的装

置。

Slim Stick: 利用空压前，后进Stick的构造。利用前进时发生的冲击把部件整列在

部件导轨，后进时漫漫驱动准确整列部件的装置。

Bulk/Bowl Feeder: 利用震动盘供料器(Bulk/Bowl Feeder)为设备供应元件时选

择。

 <安装到喂料器基座> 领域

把杆式安装在喂料器基座时，设定喂料器基座单位和 Slot的编号。

1. <喂料器基座>

显示装有该杆式的喂料器基座。所表示的编号如下。

0: 没有装在任何喂料器基座的情况。

1: 安装在1号喂料器基座(前

面喂料器座)的情况。

2: 安装在2号喂料器基座(前面喂料器座)的情况。

2. <站号>

表示装有该杆式的喂料器基座的 Slot编号。所表示的编号如下。

8-17

供应装置的设置

0: 没有装在任何Slot的情况。

1-52: 安装在1-52号 Slot的情况。

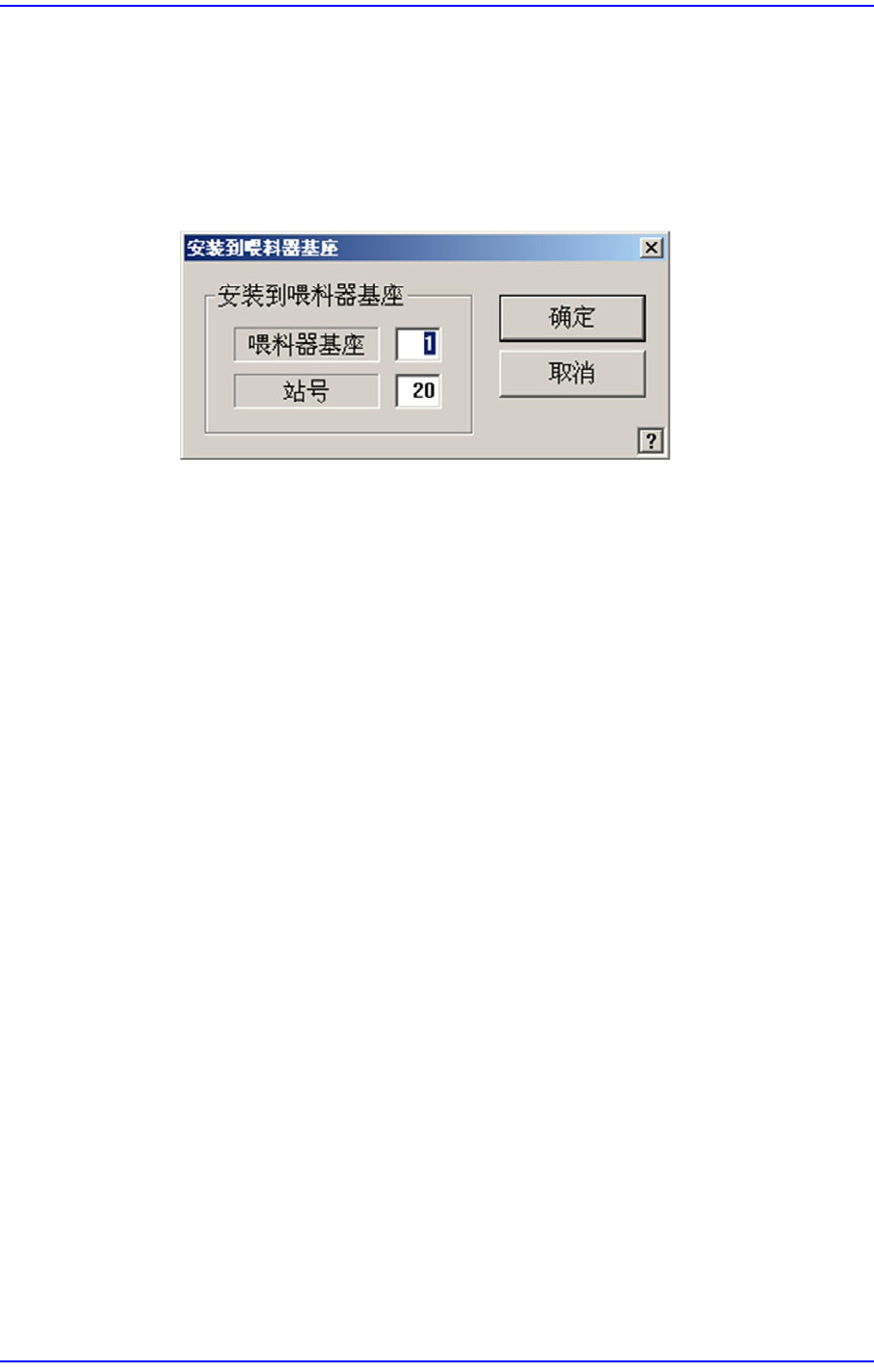

3. <改变…> 按钮

把杆式安装在喂料器基座时，变更将要安装的喂料器基座单位和Slot的编

号。单击此按钮时显示以下对话框。

 <安装到喂料器基座> 领域

 喂料器基座

显示装有该杆式的喂料器基座。所表示的编号如下。

0: 没有装在任何喂料器基座的情况。

1: 安装在1号喂料器基座(前面喂料器座)的情况。

2: 安装在2号喂料器基座(前面喂料器座)的情况。

 站号

指定要Stick Feeder的Slot。

 <确定> 按钮

保存设定内容后关闭对话框。

 <取消> 按钮

不保存设定内容关闭对话框。

 <示教 > 领域

用于旋转XY轴驱动电动机把所选对象移动到指定的坐标位置或用于获取所选

对象的当前坐标。

 <Light> 组合框

设定示教时使用的基准相机照明。详细事项请参照 “7.1.1

共同

Align Data (7-

页

)” 。

 组合框

用于旋转XY轴驱动电动机选择移动到指定坐标位置的对象或用于选定要获

取当前坐标的对象。可选择的对象如下。

 基准相机1/2: 选择基准相机。
