8-23 供应装置的设置 部品拾取位置也可以使用以下 方法来指定。 <3 槽中心 > 如下图所示输入 1 ， 2 ， 3 号 Pocket 的中心 坐标。 <Panorama V iew> 按钮 无法进行料槽示教的大型元件不 会在视觉窗口显示出整体形状。 此时， 可以使用该功能对元件形状进行 “ 分割识别 ” 后 再把分割图像加以合成 后显示在一个视觉窗口。
8-22
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide
<局部R> 列
该多盘式上装有盘式喂料器时，设置从 Tray Feeder供给部件的贴装角度。
<废料> 列
该多盘式上装有盘式喂料器时，选择从 Tray Feeder供给部件的 Dump Box。
可选择的废料盒如下。
回到盘式喂料器: 向吸着元件的 Tray堆存。
用户自定义废料盒: 作为使用者设定在系统的废料盒，在系统设定其位
置。
<拷贝>按钮
复制<Grid>区的元件信息。此时会复制一切有关于该元件的已设定数值。
<粘贴> 按钮
在<Grid>领域选择所要的工作台后点击此按钮则粘贴复制的部件信息。
<校正方式> 组合框
为吸附供应到Tray Feeder的部件，选择pocket位置的示教方法。
如果选择3Pocket或2Pocket Diagonal方式，则提供示教时推测示教位置的功能，
可缩短利用示教框移动gantry 所需要的时间。

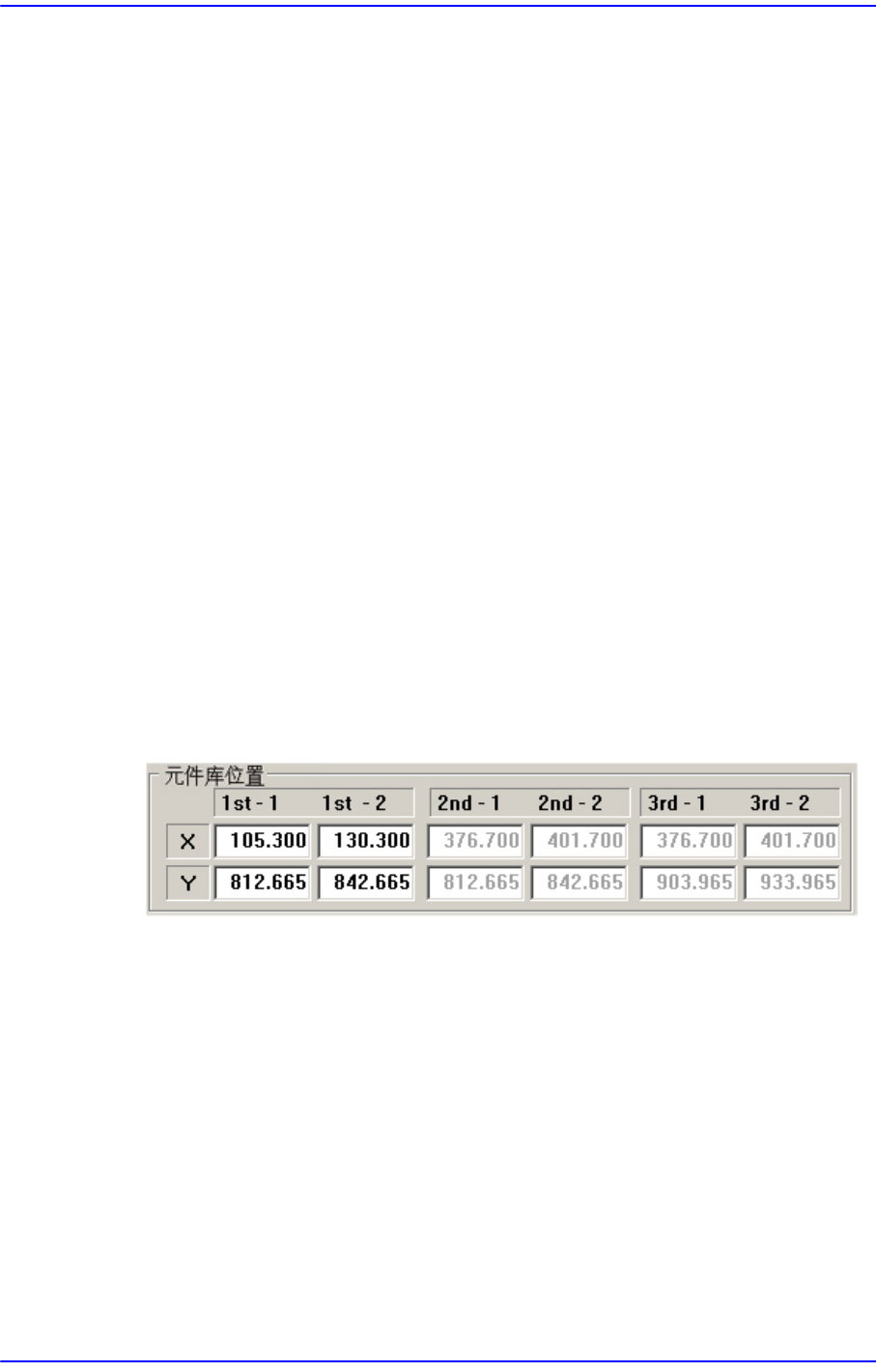

Teaching Method选择3Pocket或2Pocket Diagonal，2nd-1, 2nd-2, 3rd-1, 3rd-2座标
均为0.000时，如果已确定1st-1和 2st-2座标，则推测2nd-1, 2nd-2, 3rd-1, 3rd-2座
标黑色显示此推测值。
如果已示教实际值灰色显示的推测值显示成黑色，黑色表示确定值。
推测值变更为确定值，作为二次推测值更准确地推测剩余的推测值。
3槽 （预设）
如下图所示，输入3个Pocket的对角线的2点之间的位置。
8-23
供应装置的设置
部品拾取位置也可以使用以下方法来指定。
<3槽中心>
如下图所示输入1，2，3号Pocket的中心坐标。
<Panorama View> 按钮
无法进行料槽示教的大型元件不会在视觉窗口显示出整体形状。此时，
可以使用该功能对元件形状进行 “分割识别”后再把分割图像加以合成
后显示在一个视觉窗口。
8-24
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide
<2槽对话框>
如下图所示输入1号，3号Pocket对角线顶点的坐标。
<2槽X-轴>
如下图所示一一输入任何一个 X方向的pocket的中心点坐标， 2号 pocket 的
对角线顶点坐标，以及X和Y方向间距。
全景 一般
