Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide
14.1.2. <Head Offset> TAP对话框
设置各因各磁头机械特性的偏移。 这里显示的除 Z, R轴的磁头偏移（Head Offset）
信息在 Camera Calibration过程中 执行Head Offset Calibration后，反映该结果值，将
被自动升级（Update）。
注 意 实际各磁头贴装时，反映偏移值进行贴装，因此用户任意修改设
定值，会发生磁头损伤及作业不良，请勿任意修改数据.

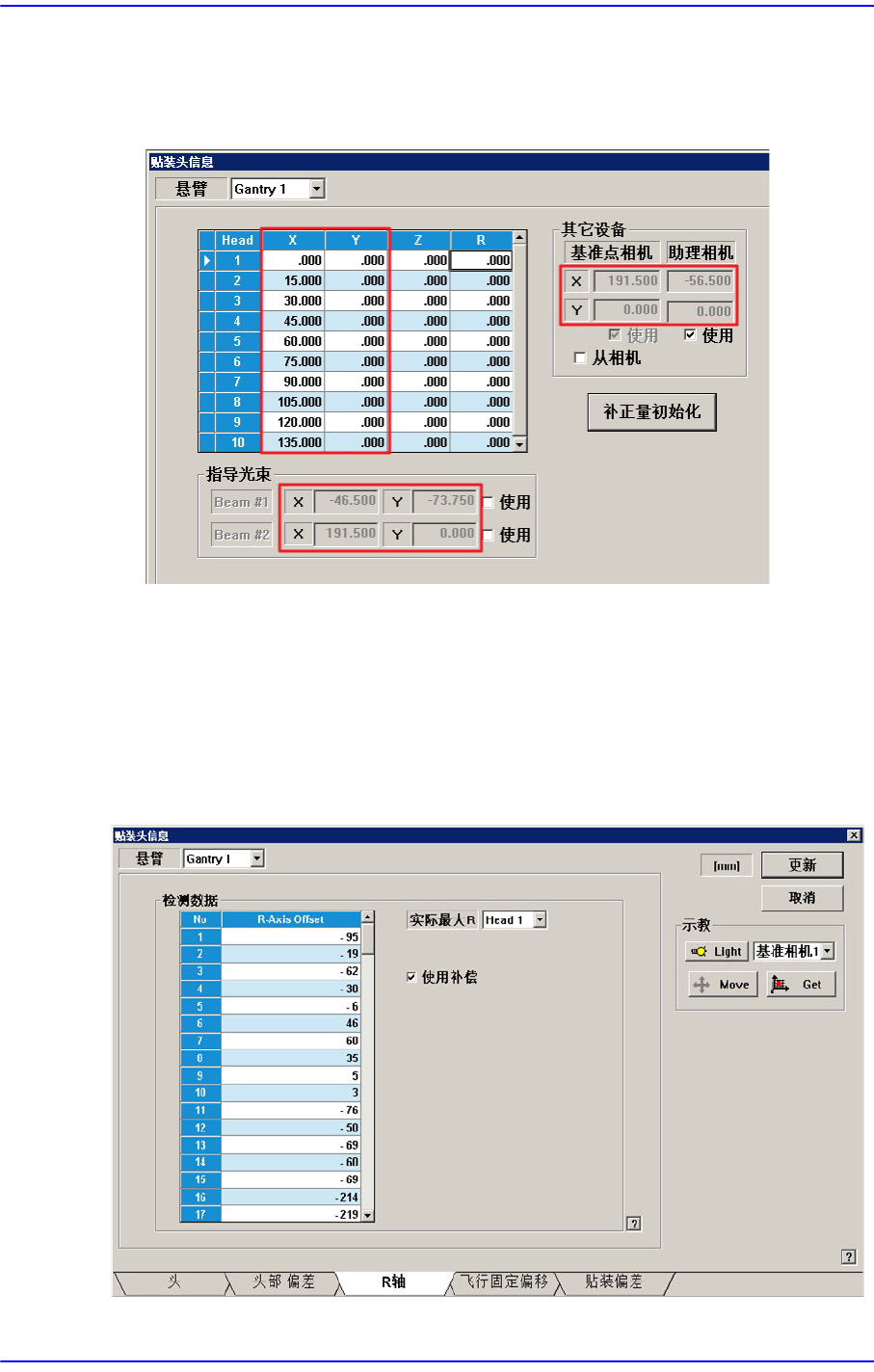

图
14.2 “Head Offset” TAP
画面
1: Grid
领域
<Gantry> 编辑框
选择执行有关Head设置的 Gantry。
<Grid> 领域
设置磁头之间的偏移值。
<Head> 列
表示磁头（Head）序号。
<X> 列
设置X偏移值。当XY轴找到 HOME时的磁头1的 X位置定为0，以此值为基
准设置偏移值。
<Y> 列
设置Y偏移值。当XY轴找到 HOME时的磁头1的 Y位置定为0，以此值为基
14-5
Machine Calibration
准设置偏移值。
<Z> 列
设置Z偏移值。 偏移值的基准为当PCB机盘加载时， PCB顶面为基准。
<R> 列
设置R偏移值。
<Other Device> 领域
设置Head以外的Device偏移值。
<Fiducial Cam>编辑框
设置基准相机的XY偏移值。
<From Ref. Camera> 检查框
把〈Grid〉领域的XY数据以‘Fiducial camera2’的中心为基准显示。
<Teaching Beam> 领域
该功能在安装了Height Sensor的设备尚处于激活状态。
<X> 编辑框
输入<Teaching Beam>的X坐标。
<Y> 编辑框
输入<Teaching Beam>的Y坐标。
<Z> 编辑框
输入<Teaching Beam>的Z坐标。
<Use> 校验框
设置<Teaching Beam>的使用与否。

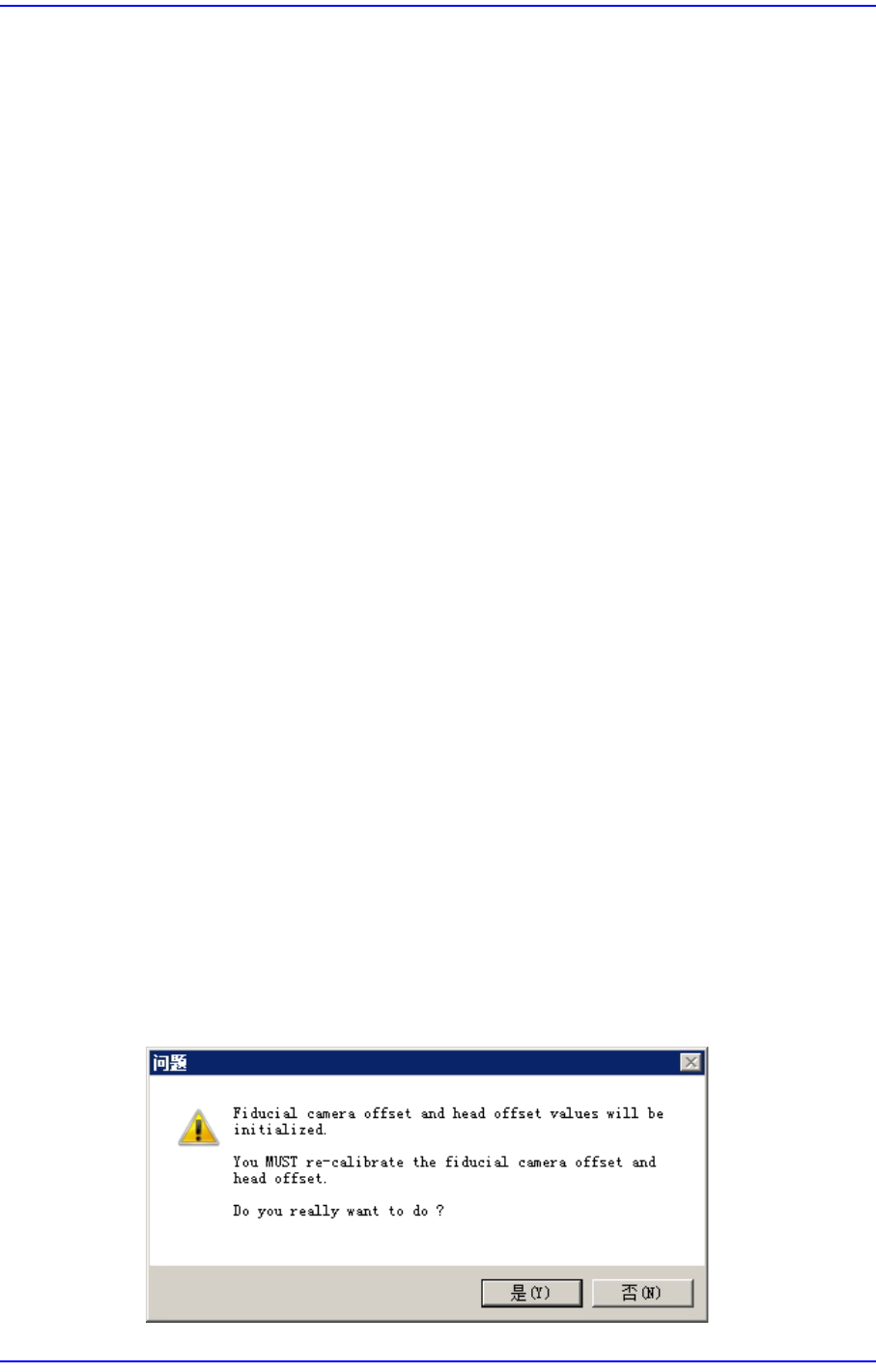

<Initialize Offset> 按钮
该按钮只有以“Service”模式登录时，才会显示在画面上。将基准摄像机
（Fiducial Camera）Offset和Head Offset初始化为默认值时使用。点击该按钮，将
显示如下对话框。
14-6
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide
点击<是>按钮，基准摄像机Offset和Head Offset将初始化为默认值。
数据一旦被删除，将无法恢复。想要应用基准摄像机Offset和Head Offset时，需
重新执行Fiducial Camera Offset Calibration和 Head Offset Calibration。
14.1.3. <R Axis> TAP对话框
显示各磁头的R轴补偿值，或设置R轴的补偿与否。 Camera Calibration过程中执行
R-Axis Offset Calibration后反映其结果值，自动被升级。只需设置各磁头对R轴的补
偿适用与否。
图
14.3 “R
轴
” TAP
画面
