14-30 Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide 14.3.5. Conveyor Calibration 设置 Conveyor 内 St a ti o n 的 Home Offset 及 Station 之间的 Offse t 。 为了测量 PCB Board 搬入及搬出时所需的信息， 对 Station 内 Stopper 及…
14-29
Machine Calibration

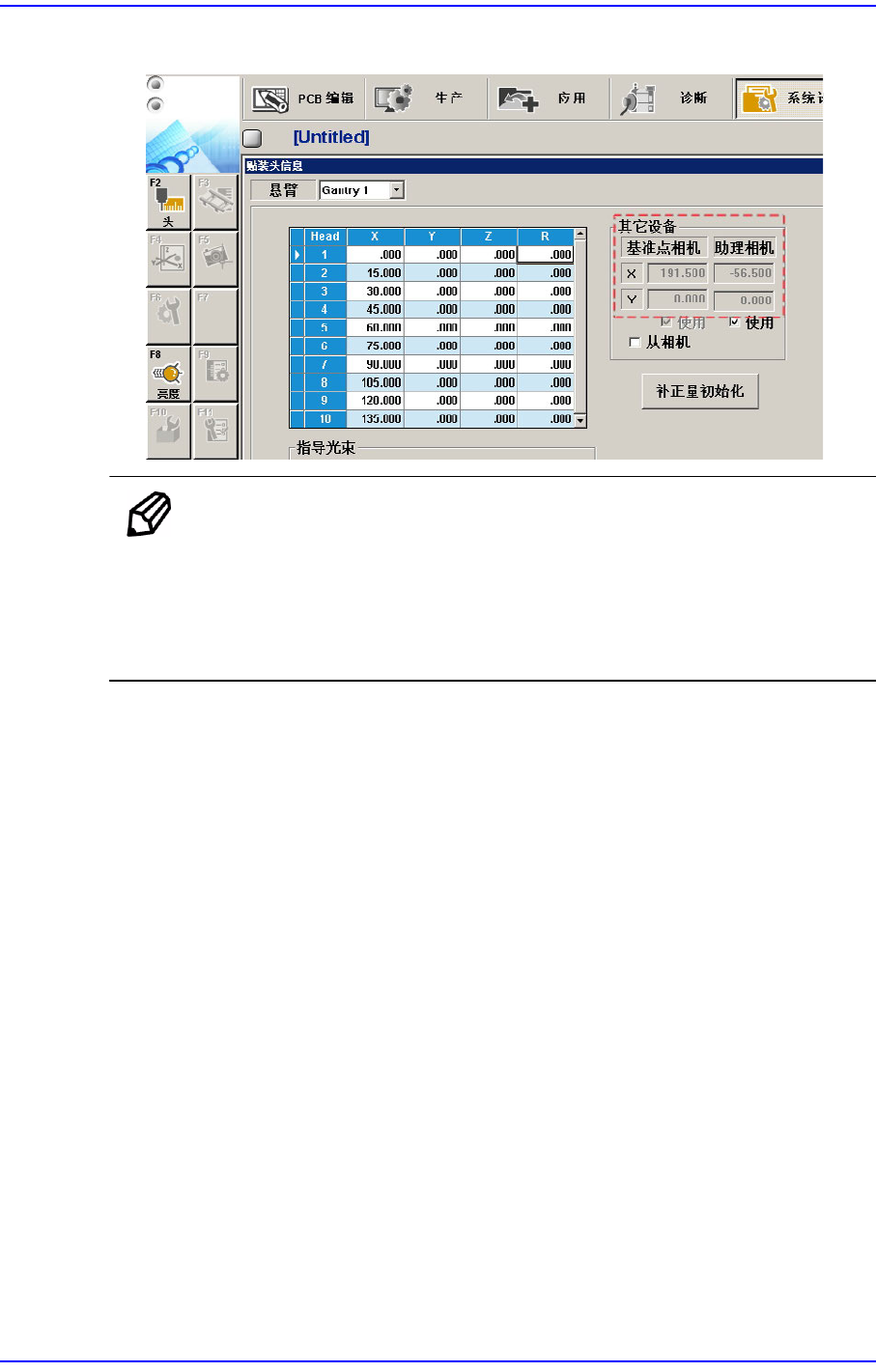

测量结果可在Head Offset对话框中确认。
备 注 Other Fid. Camera的校准基准值如下。
Gantry 1
Offset X: -263 ~ -261 (mm)
Offset Y: -1 ~ 1 (mm)
14-30
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide
14.3.5. Conveyor Calibration
设置Conveyor内Station的Home Offset及Station之间的Offset。为了测量PCB Board
搬入及搬出时所需的信息， 对Station内Stopper及Work Sensor位置进行 Teaching。
在设备的初始安装过程中设置校准 (Calibration)。只有在对输送带(传送带)进行了
机械调整后，操作员才能重新加以调整。
图
14.8 "Conveyor Calibration"
对话框
<Station(站)> 组合框
选择区段(Station) 。
<Position(位置)> 领域
输入被选Station的Fiducial Mark位置显示。为了激活此编辑框，首先要点击<全
部回原位>按钮查找与conveyer相关的所有轴的原点(Home Position).
Ref #1(参考点 #1): 选定区段(Station)的第一个基准标记(fiducial mark)
Ref #2(参考点 #2): 选定区段(Station)的第二个基准标记(fiducial mark)
<Home(原点)> 领域
<Home All(全部回原位)> 按钮: 寻找所有轴的Home。
<Teach(示教)> 领域
<Light> 按钮
设置照明值。调整相应的滑条设置值。
<Move> 按钮
按钮: 把摄像头移动到选定位置。
14-31
Machine Calibration
<Get> 按钮
选定的Fiducial Mark位置上应用当前位置的坐标值。
<Fiducial Teach(基准告知)>按钮，
正确示教被选Station的各Fiducial Mark。 详细事项请参照 “6.3
基准符号
(Fiducial Mark)
设定
“。
<Edge Offset Teach(边缘偏离度查找)>按钮
正确测量Fiducial Mark和 Edge之间的Offse时使用。

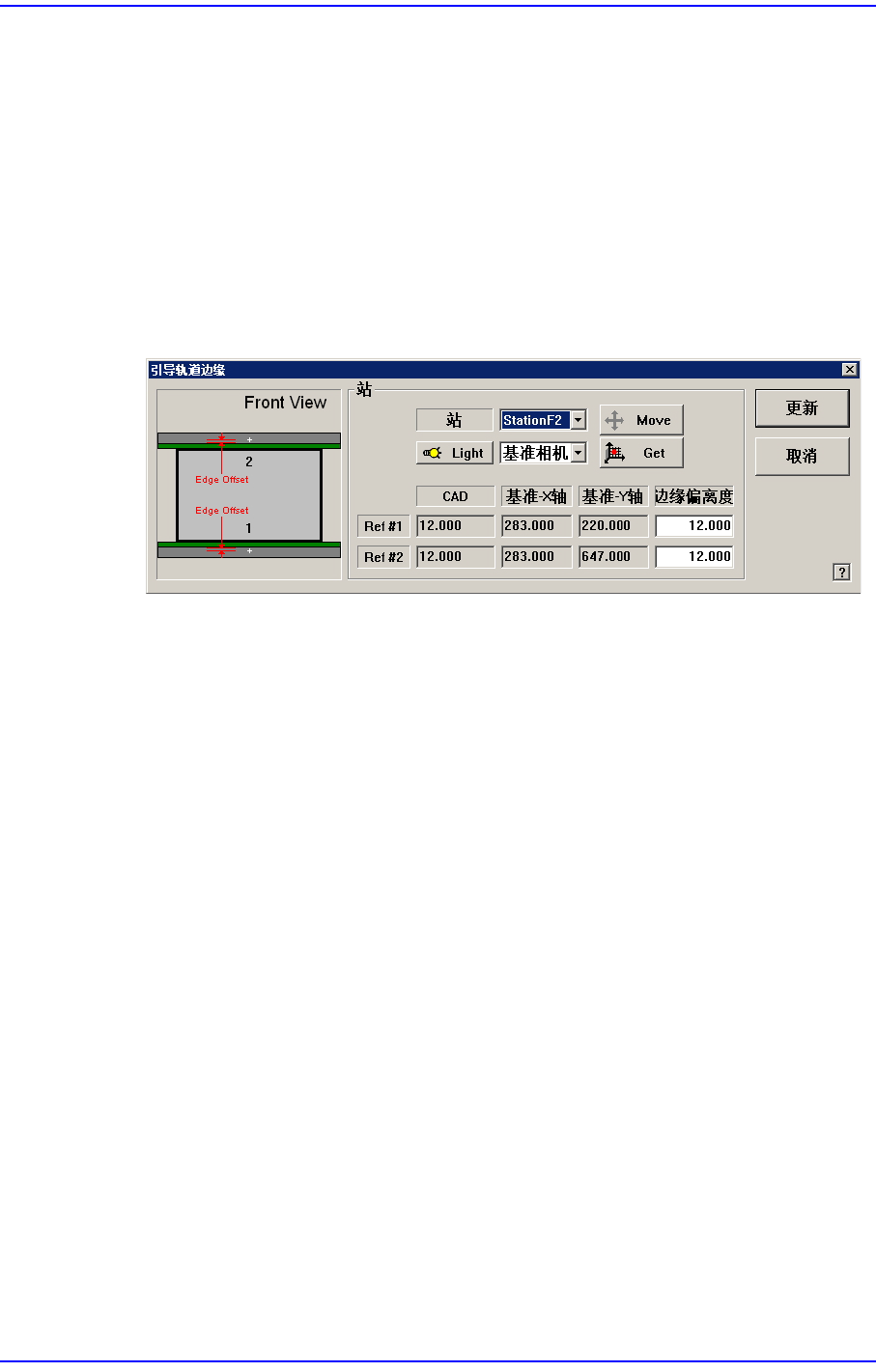

图
14.9 “Teach Rails Edges”
对话框
<Edge Offset(边缘偏离度)> 编辑框
是指Fiducial Mark中心到 Rail末端(Edge)的距离，用鼠标选择此处，执行校
准。
<Move> 按钮
基准相机移动到现在选定的Station所选Fiducial Mark位置。
<Get> 按钮
选定的Fiducial Mark位置上应用当前位置的坐标值。
<Light> 按钮
设置照明值。调整相应的滑条设置值。
<Update(更新)> 按钮
储存所有修改值后关闭画面。
<Scale Teach...>领域
示教输送机的基准标记Y Offset。
