14-34 Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide 5. 请点击 <Edge Offset T each( 边缘偏离度查找 )> 按钮 6. <Station( 站 )> 目录框中选择 要校对的 Station 。
14-33
Machine Calibration
14.3.5.1. Procedure
执行Conveyor Calibration方法如下。

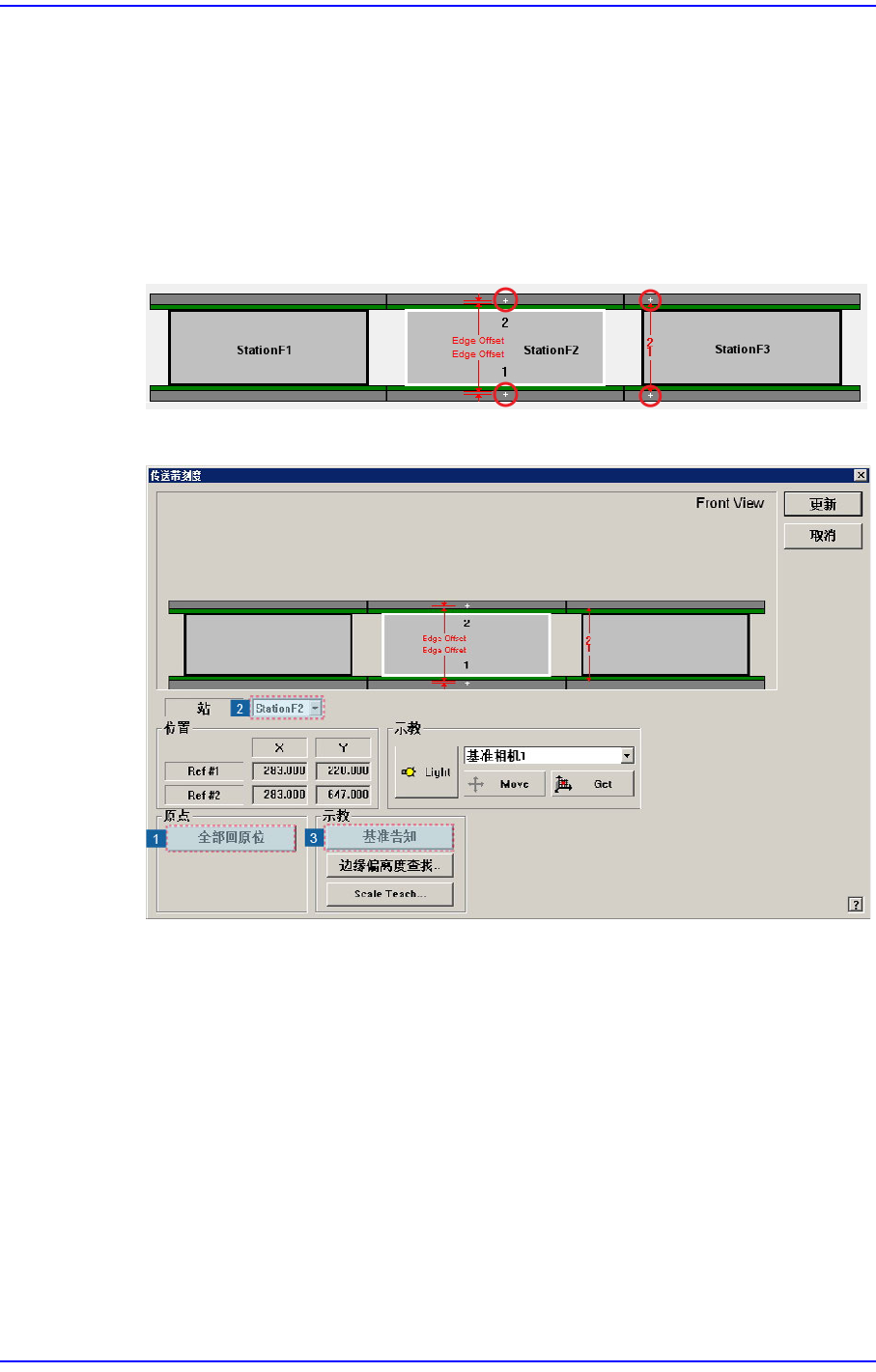

1. “Conveyor Calibration” 对话框的 点击<Home All(全部回原位 )> 按钮。
2. <Stations(站)> 组合框中选择要校正的Station。(StationF2, StationF3)
3. 点击<Fiducial Teach(基准告知)>按钮，正确示教被选Station的各Fiducial Mark
后，点击<Scan(自我调整)>按钮扫描正确的位置。
4. 点击<OK>按钮更新Fiducial Mark的位置信息。
14-34
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide

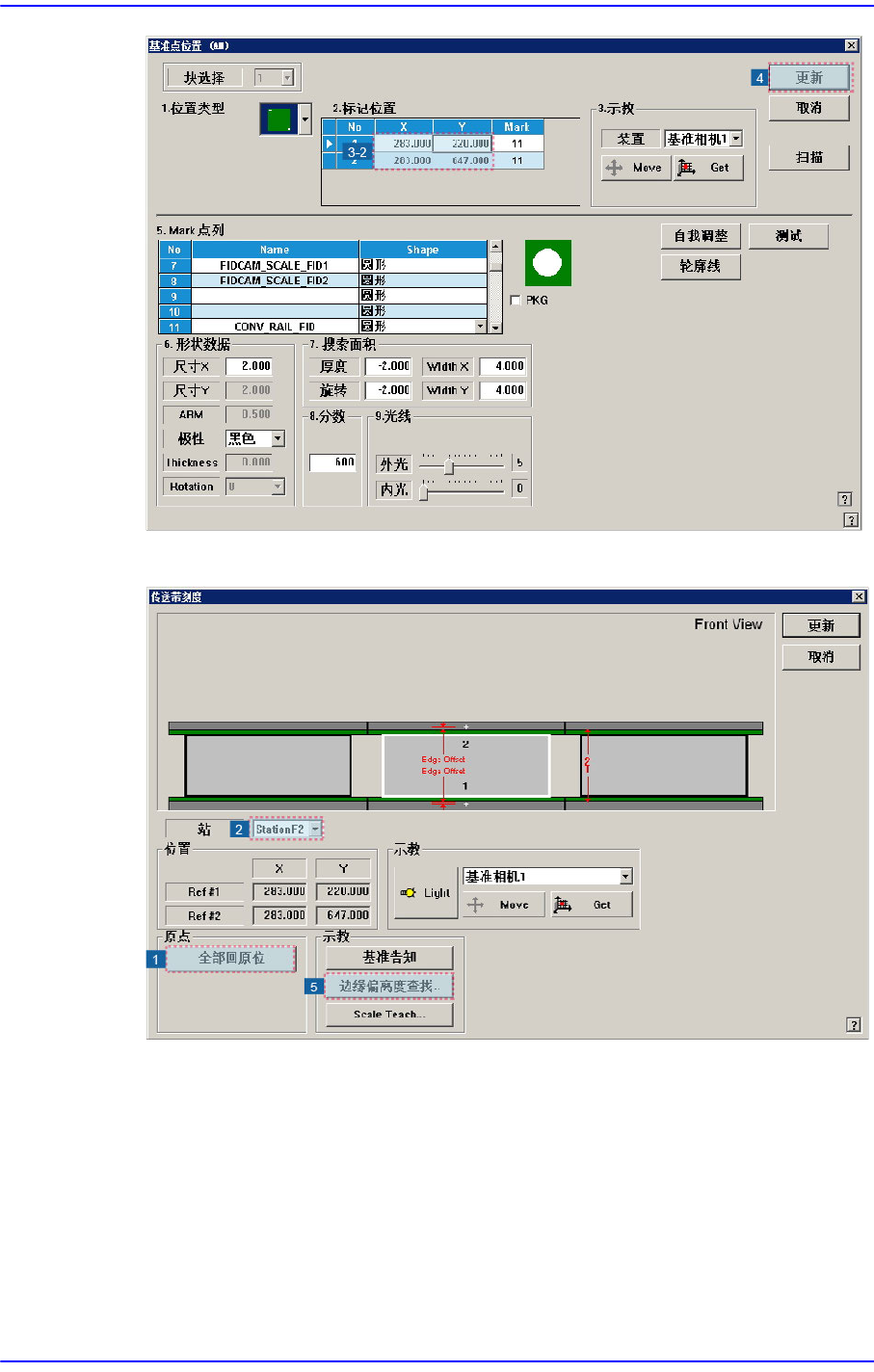

5. 请点击<Edge Offset Teach(边缘偏离度查找)> 按钮
6. <Station(站)>目录框中选择要校对的Station。
14-35
Machine Calibration

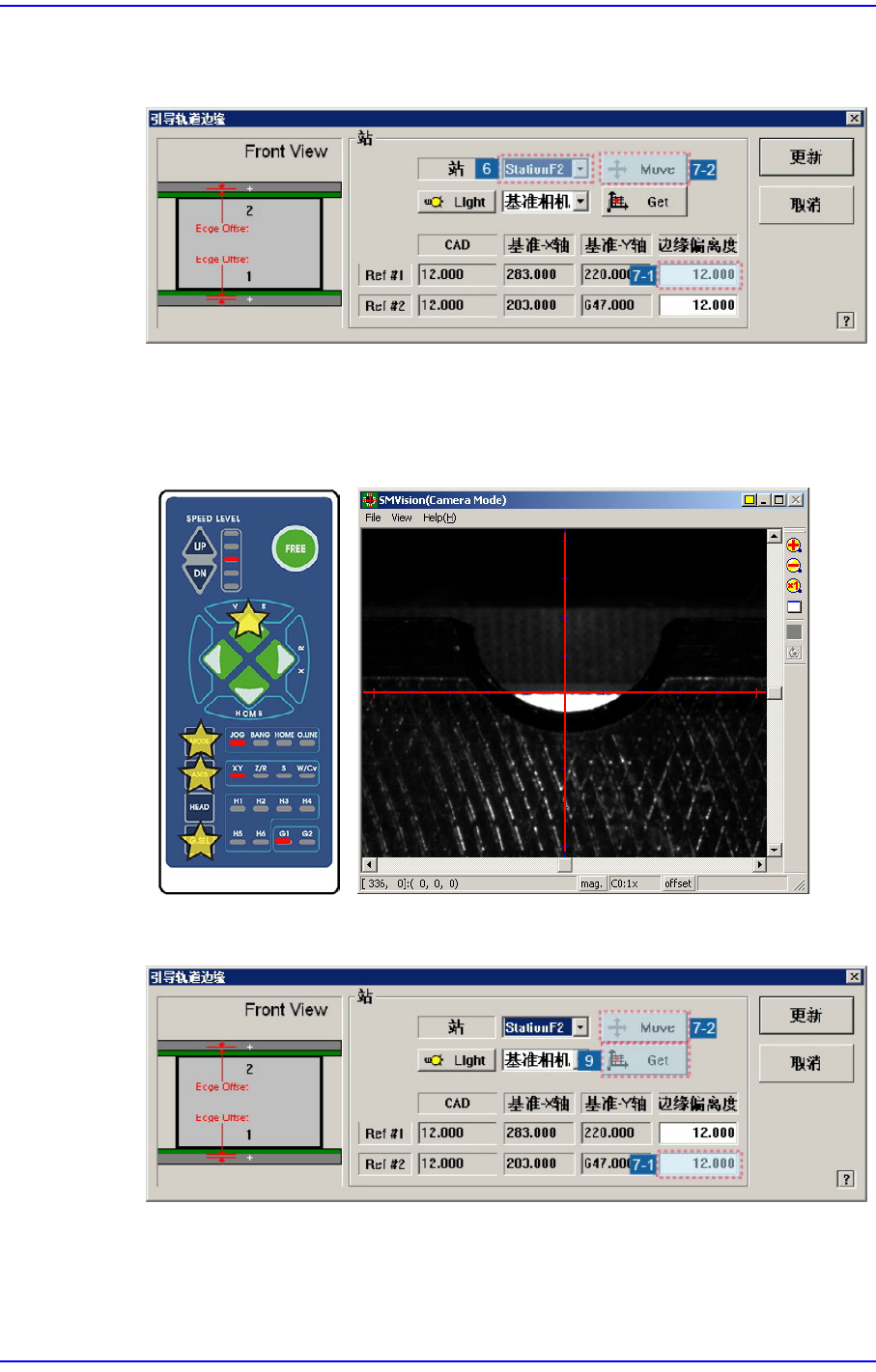

7. 用鼠标选择 参考点#1相应的<Edge Offset(边偏移)>编辑框，点击<Move(移动
相机)>按扭。
8. 那么，基准相机移动到该Fiducial Mark位置。上升Backup Table，利 用 Teachbox
点击’AXIS’按扭选择XY，使 Vision上的十字线和 Transport Rail Frame一致，再
点击’MODE’按扭，选择Jog，按住 Y(+)方向移动按扭漫漫移动。
9. 如一致，点击示教盒的<Get>按扭。
