14-48 Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide 14.3.8.3. Camera Offset 测量基准相机的中心到各 Gantry 的第一个 Head(Head 1, Head10) 间的 Offset 。 只有完成了此过程， 才能在以后校正中使用 Auto Nozzle Change 。 本过程仅在 Manual Mode 下…
14-47
Machine Calibration

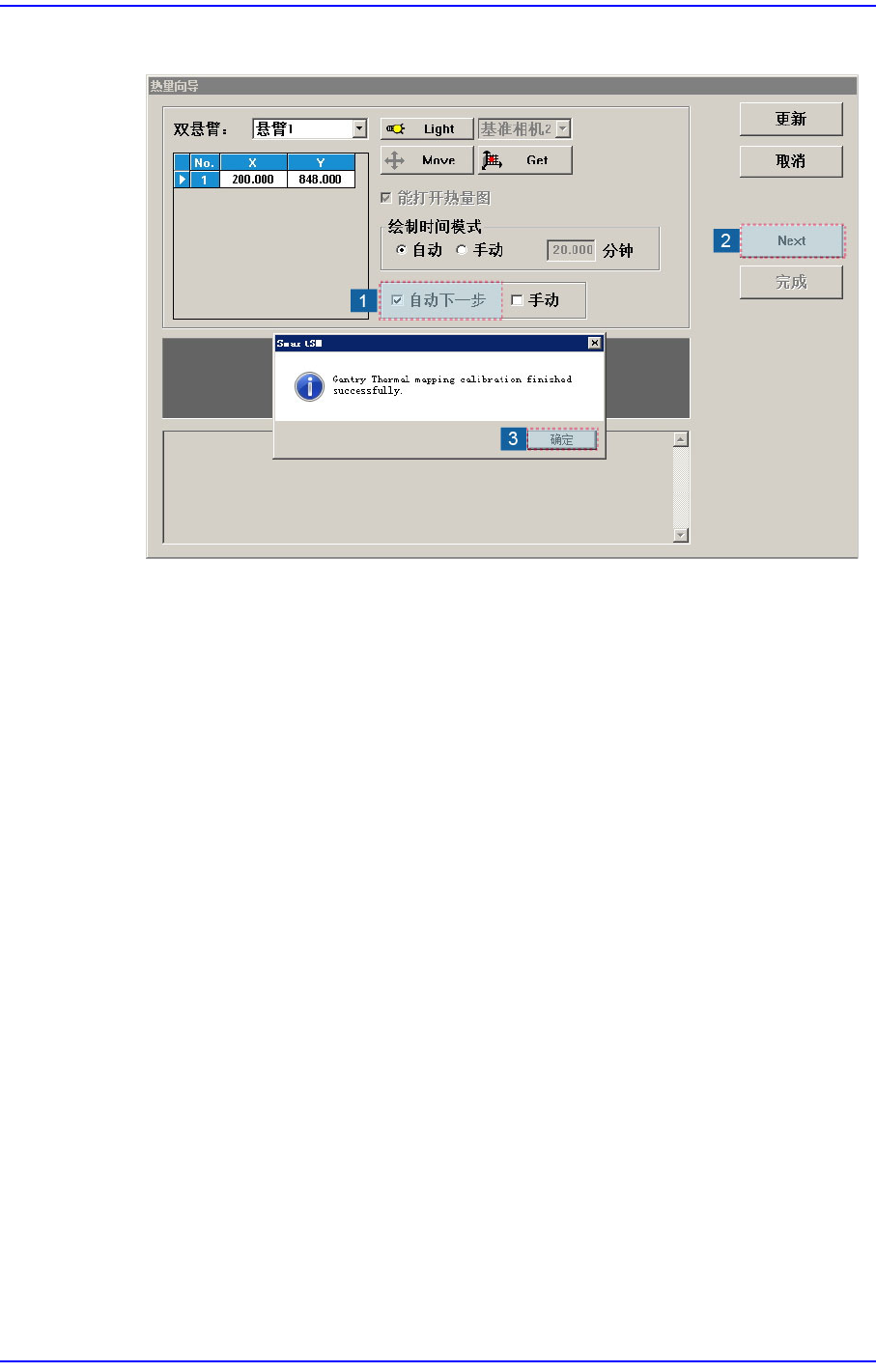

4. 按照下图所示步骤实行Thermal Mapping。
5. 需要把校准结果应用到设备时，点击<Update>按钮。
14-48
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide
14.3.8.3. Camera Offset
测量基准相机的中心到各Gantry的第一个Head(Head 1, Head10)间的 Offset。
只有完成了此过程，才能在以后校正中使用 Auto Nozzle Change。本过程仅在
Manual Mode下执行。

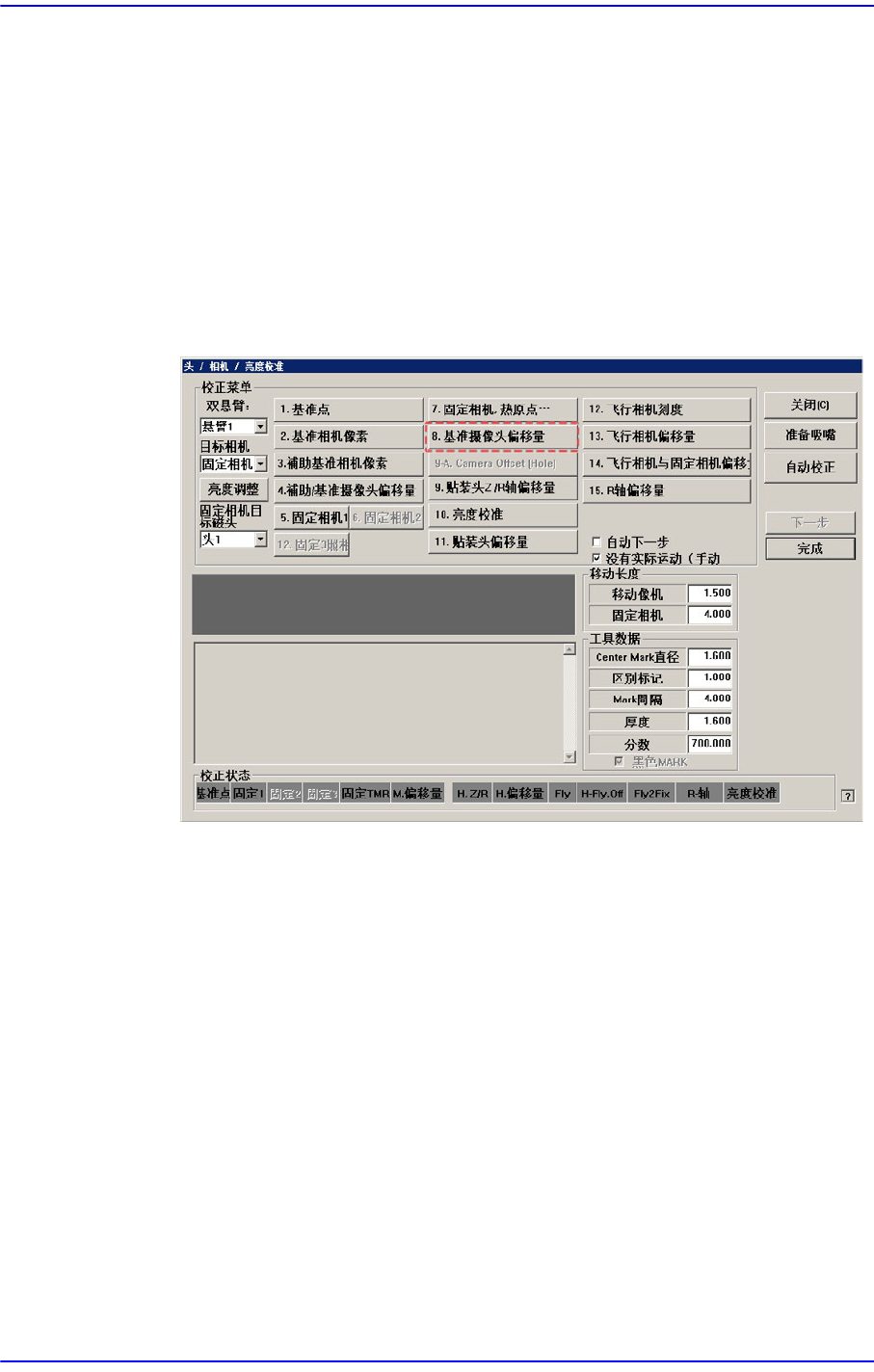

Camera Offset Calibration有两种方法。
使用Calibration Glass进行Calibration (必须)
下面是 Fiducial Camera Offset的校正步骤。

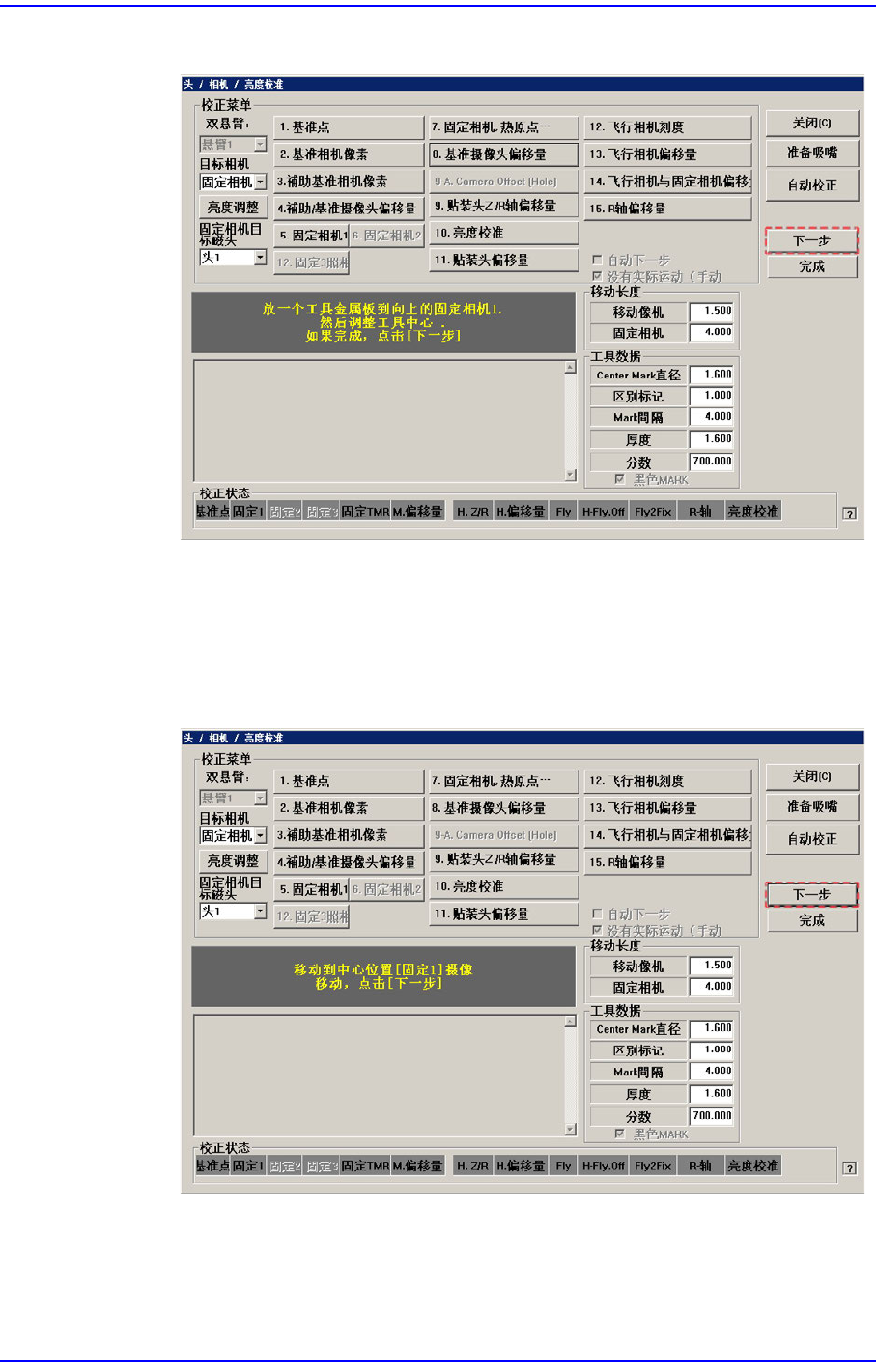

1. 点击<9. Camera Offset(Glass)> 按钮。
2. 显示 “Put a Tool Plate on Upward(Fix) Camera 1. And Adjust Tool Center. If You
Finish it, Click [Next].” 消息。
14-49
Machine Calibration
将Calibration Glass置于Fix Camera的画面中心后，点击<Next>按钮。
3. 消息窗显示 “Move To Center Position Of [Fix 1] Camera. To Move,
Click[Next].”
为了把基准相机移动到Fix Camera顶面的Calibration Glass位置，请点击<下
个>。此时调整Calibration Glass位置，使Calibration Glass中心的Fiducial
Mark位于’SMVision’窗口的十字线中心。
