14-54 Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide 3. 显示 “Move T o Center Position Of [Fix 1] Camera. T o Move, Click[Next].” 消 息。 为了把基准相机移动到 Fix Cam era Hole 位置， 请点击 <Next> 按钮。
14-53
Machine Calibration
注 意 执行本Calibration之前，必须先将Fix Camera中Camera
Offset(Glass) Calibration使用过的Glass删除。
1. 点击<9-A. Camera Offset (Hole)> 按钮。
2. 点击<Next> 按钮。
14-54
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide

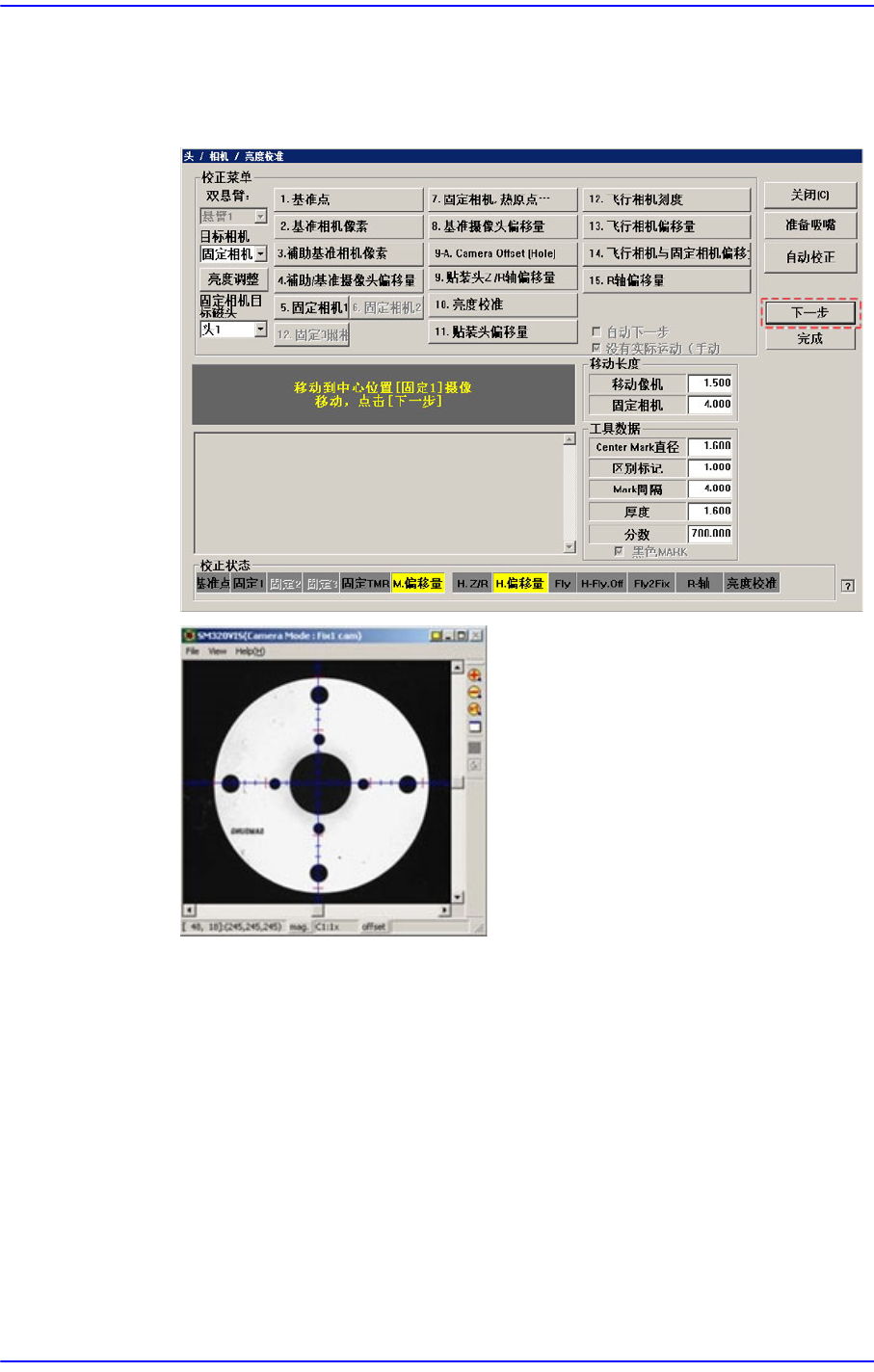

3. 显示 “Move To Center Position Of [Fix 1] Camera. To Move, Click[Next].” 消
息。
为了把基准相机移动到Fix Camera Hole 位置，请点击<Next> 按钮。
14-55
Machine Calibration

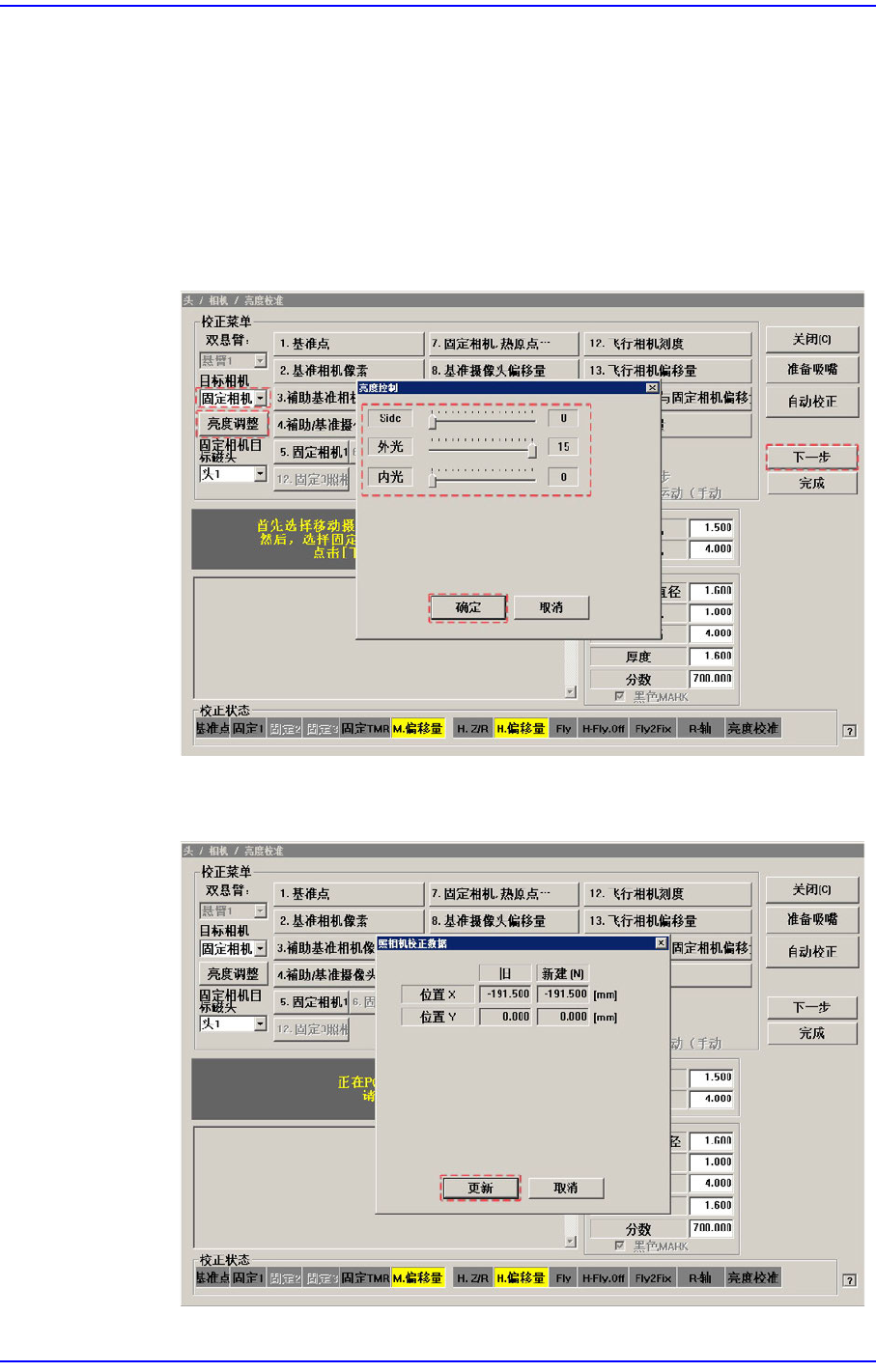

4. 消息窗显示 “1. First, Select Move Camera and Adjust Light Level. 2. After then,
Select Fix Camera and Adjust Light Level. 3. To Calibrate, Click [Next].” 消息。
在<Target Camera>组合框中选择“Fid Cam1”后，点击<Light...> 按钮，调整
照明的亮度使SM Vision窗口中显示的Fix Camera Hole更加清晰。
然后，在<Target Camera>组合框中选择 ”Fix Cam1”后，按照基准摄像机的相
同流程进行。
调整照明的亮度之后，点击<Next>按钮。
5. 自动执行校正后结束校正则如下图显示结果值。要适用其校正值请点击
<Update> 按钮。
