14-63 Machine Calibration 14.3.8.6. Head Offset Calibration 测量 Ga ntry 的基准相机 中心到各 H ead 中心的距离 (XY Offset) 。 执行各 Head 的 XY Offset Calibration 之前， 需先确认 ANC 1 号孔中是否 已安装 CNT20 喷嘴。 下面是 Head XY Offset 的校正步骤 。 1. 未安装 CNT20 喷嘴时，…
14-62
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide

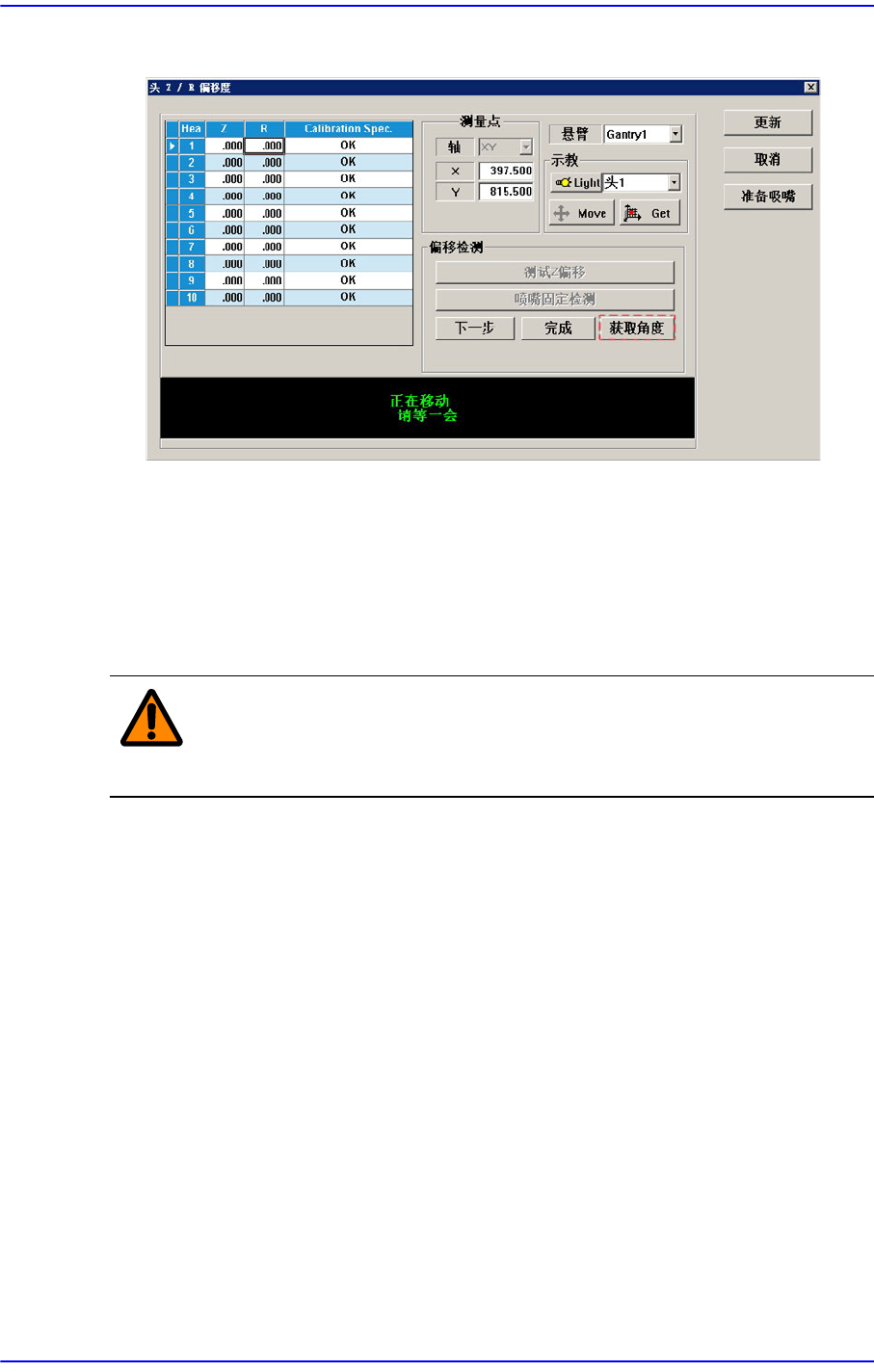

6. 点击<Offset Check>领域的<Get Angle>按钮后输入R offset值。
7. 同样地测定Head 2 ~ Head 10。
8. 校正结果适用在设备时点击<Update>按钮。
14.3.8.5. Light [F8]
校正飞行相机和固定相机的照明亮度。详细事项请参照 “15.4. Light Mapping”
注 意 与SM32x设备上使用的Light Mapping用吸嘴无法互换。请不要
在本设备中使用SM32x用吸嘴。
14-63
Machine Calibration
14.3.8.6. Head Offset Calibration
测量Gantry的基准相机中心到各Head中心的距离(XY Offset)。
执行各Head的 XY Offset Calibration之前，需先确认ANC 1号孔中是否已安装
CNT20喷嘴。
下面是 Head XY Offset的校正步骤。
1. 未安装CNT20喷嘴时，点击<Nozzle Prepare>按钮后，请在ANC 1号孔中手动插
入CNT20喷嘴。

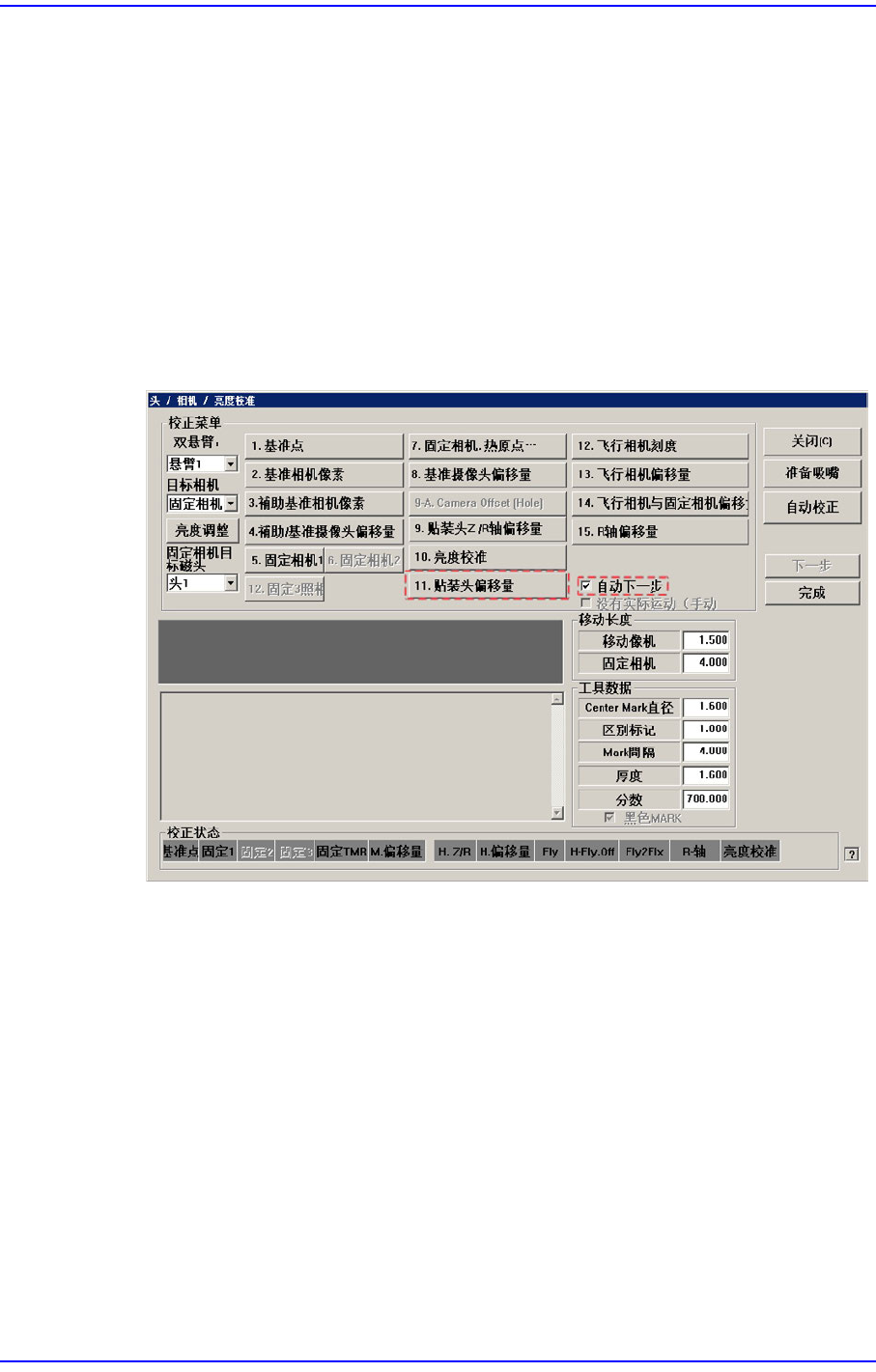

2. 选择<Automatic Next(自动下一步)> 校验框后，点击<12. Head Offset>按钮，则
对选择的Gantry自动执行校正。
14-64
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide

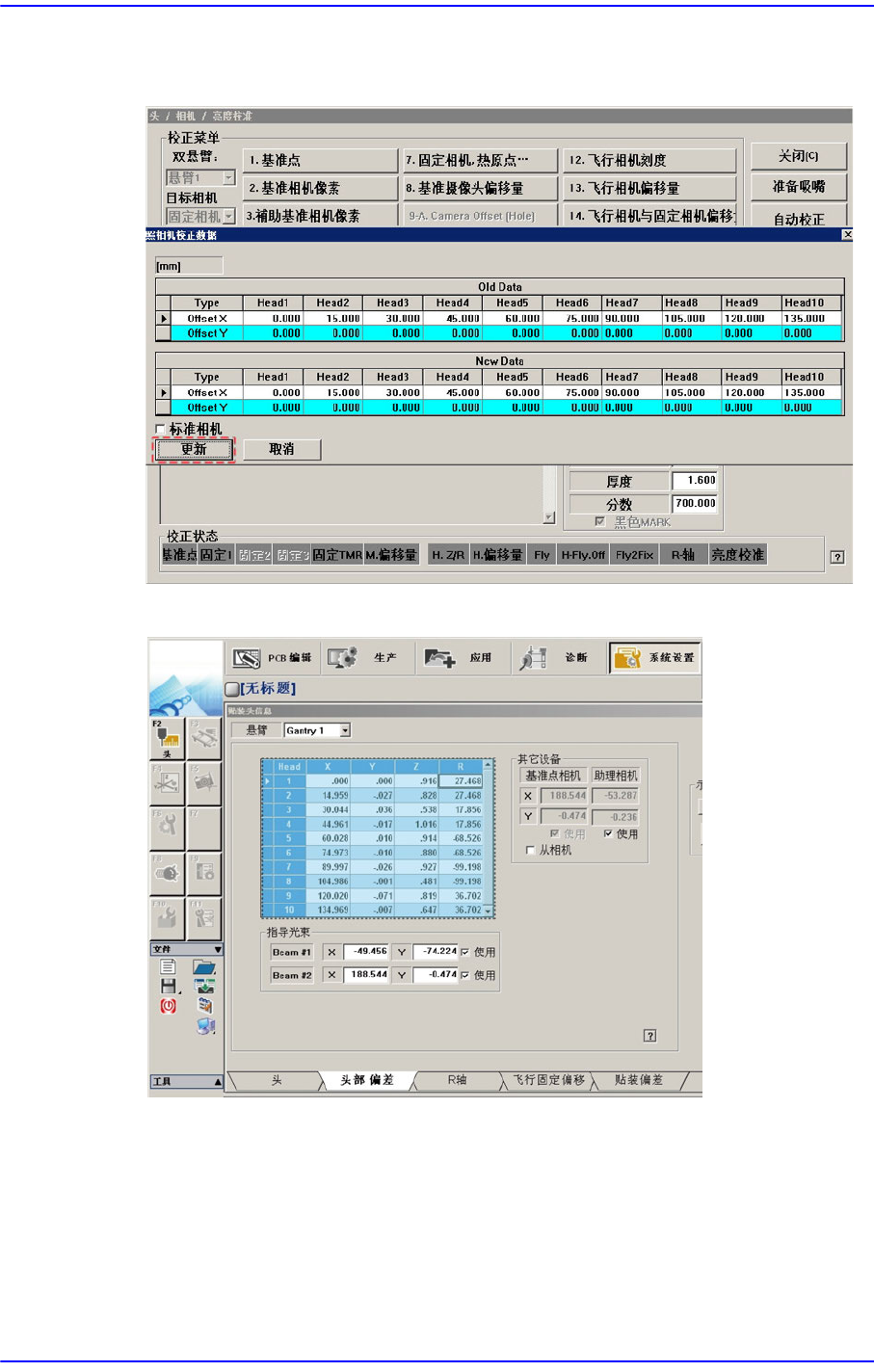

3. 对所有磁头正常完成校正次序如下图显示结果值。要在设备中适用校正值请点
击<Update>按钮。
结果值可在Head Offset对话框中确认。
