15-21 系统设置 15.3.4. <LCR Checker> 选项卡画面 可设置与 LCR Check 模块 相关的数据。 选择该对话框时将出现下列对话 框。 图 15.10 “LC R Checker” 选项卡对话框 该功能主要是通过将电感器、 电容器、 电阻器零件投入 生产前检查其是否与要生产 的零件匹配， 从而防止零件插入错误的功能 。 要使用此功能， 必须在设备中安装 LCR Check Module （ Met…
15-20
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide
请把head移动到Dipping Position。
Head的Spindle下降到与Disk表面接触为止。喷嘴的末端与Disk表面接触
后空压产生变化自动示教Z轴的位置。
<Use Flux Device>选择框
为了设定Flux Module有关事项而选择。
<Not Usable Lane> 领域
设定跟Flux Module运转相关的事项。
<ON>选项按钮
手动旋转Flux Module的disk时选择。
<OFF>选项按钮
选择此按钮，Flux Module的disk不进行旋转。
<Churning>按钮
选择此按钮，则旋转Flux Module的 disk。
<Power> 领域
在Flux Module的Feeder Base设定安装位置。
<Feeder Base> 按钮
选择将要安装Flux Module的Feeder Base插槽。
15-21
系统设置
15.3.4. <LCR Checker> 选项卡画面
可设置与LCR Check模块相关的数据。选择该对话框时将出现下列对话框。
图
15.10 “LCR Checker”
选项卡对话框
该功能主要是通过将电感器、电容器、电阻器零件投入生产前检查其是否与要生产
的零件匹配，从而防止零件插入错误的功能。
要使用此功能，必须在设备中安装LCR Check Module（Meter、Probe、Cable）。
<Gantry> 列表框
选择安装了LCR Check模块的机架。
<Use LCR Checker> 复选框
用于设置LCR Check Module相关事项。

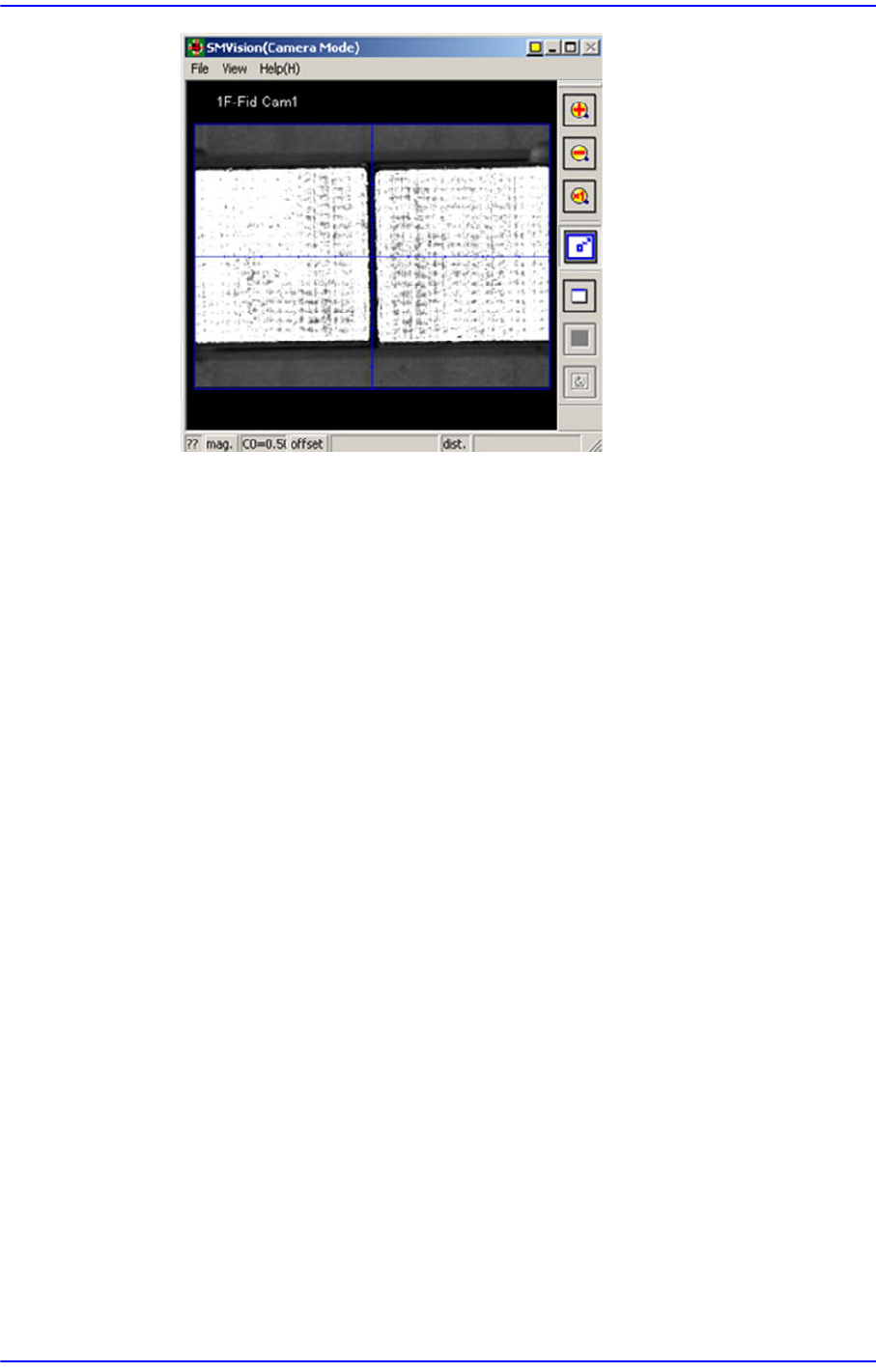

<Fid Mark Teaching> 按钮
示教Probe模块的基准标记。
<Mark Postion> 区域
显示Probe模块的基准标记的位置信息。
<Pos. & Offset Teaching> 按钮
示教Probe模块的位置。
X, Y :测量值的使用
输入Z : -0.3 固定值
15-22
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide
<Probe Location> 区域
显示Probe模块的位置信息。
<Calibration> 区域
校正LCR零件的偏移量和测量时间。
<Diagnosis> 区域
检查每个LCR零件的测量值。
<Option & Parameter> 区域
设置生产期间LCR检查的间隔，并输入每个LCR零件的测量误差。
<Sub Tolerance> 区域
输入LCR Check模块零件的测量误差。
