15.13 Fix Camera
被选的情况
<1. 测试范围> 领域
在检验用吸嘴指定要确认照明亮度的领域。
领域最多可指定4个，同时指定Search领域和 Excluded 领域。自动设置测试
领域。不要改变该值。
图
15.14 Fly Camera
用校正吸嘴底面形象
图
15.15 Fid Camera
用校正版形象
图
15.16 Fix Camera
用校正吸嘴底面形象
15-26
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide
<2.摄像> 领域
选择执行照明亮度 Test 或 Mapping的 Camera。 已激化的Camera可同时指
定。
<3. 工具箱> 领域
执行Test 或 Mapping的准备作业。
<准备测试/绘图 > 按钮
安装在Head的所有吸嘴，返还给对应ANC孔。之前ANC1号孔中配置校
正用LightFly吸嘴。
完成作业后 <绘图 > 领域的 <开始>按钮和 <测试>按钮会被激活。
15-27
系统设置
<4. 查找区域> 领域

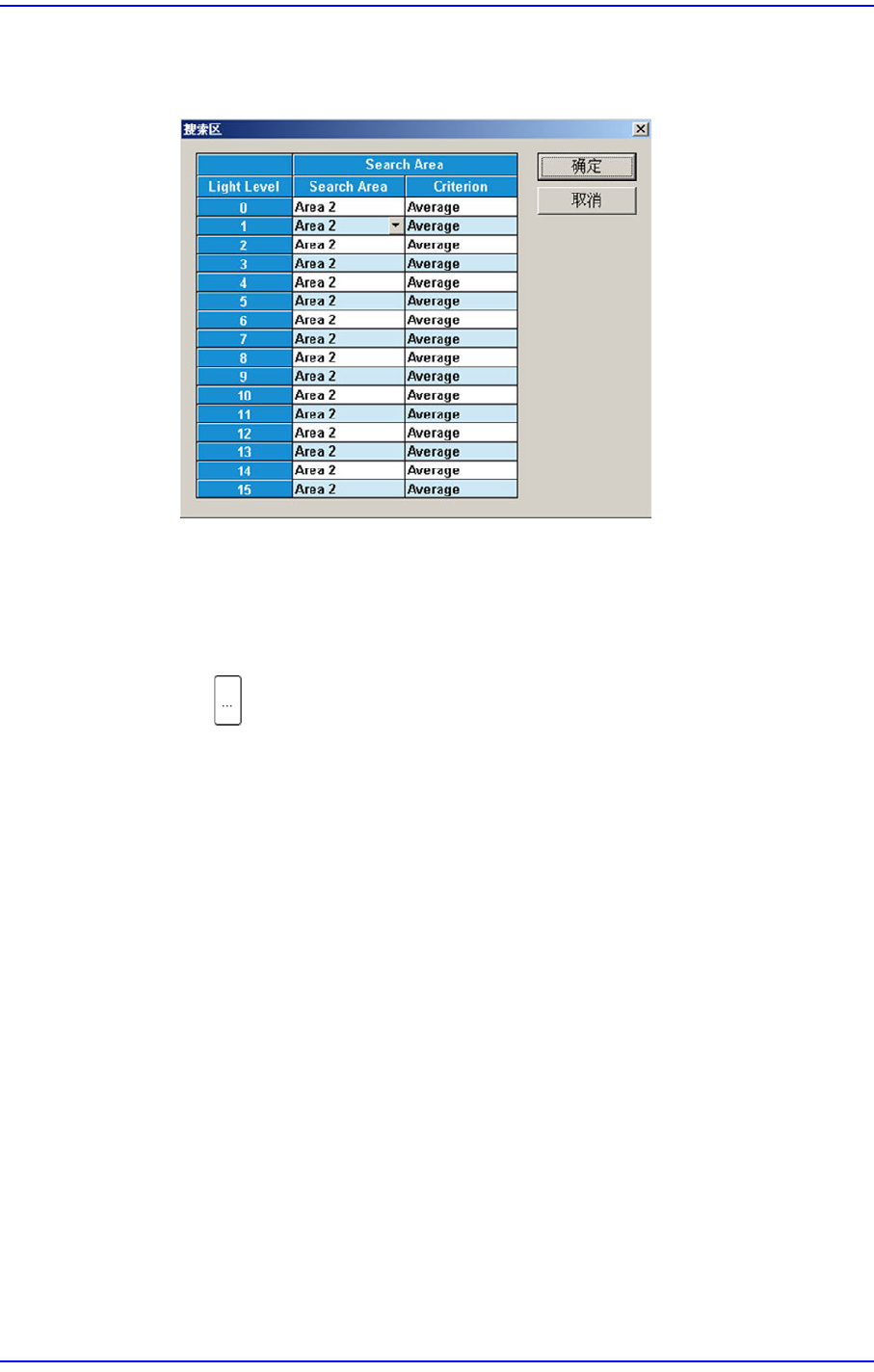

点击要进行Mapping照明的对应按钮会出现如下的对话框。
点击所要执行Mapping 的照明相应的按钮，对各相应照明16阶段照明标准
别设定检验领域(Area1~4), 再决定对检验领域各像素的照明亮度值设为平均
还是最大值。
<绘图> 领域
按钮
选择Mapping时使用的Map File。是自动生成的文件名，请不要更改。
<开始> 按钮
开始Mapping
<测试> 按钮
对Mapping结果执行Test。自动搜索不能满足基准值的照明Leve1并显示
在结果文件。
必须在选择<请绘图简结果> 校验框的状态下执行Mapping。
状态表示
表示当前进行状况。
Camera (Test 或 Mapping完成的 Camera数) / (选定的 Camera 总个数。)
(I: Inner Level, O: Outer Level, S: Side Level, C: Coaxial Level)
<关闭> 按钮
结束对话框。
<更新 > 按钮
给设备传送变更事项后关闭对话框。
