15-35 系统设置 1. 单击 <Light Mapping> 按钮实行 Light Mapping 对话框。 2. 在 <Select Camera> 领域选择了 需要实行 Light Mapping 的 Camera 后， 单击 <Mapping/T es t> 按钮。
15-34
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide
13. 文件Import完毕后，确认Light Mapping Data值是否从Level 0到Level 15等级依
序增加，然后单击<Update>按钮。
备 注. 测试结果值必须介于下列基准值的±10以内。
下面是Fix Camera的Light Mapping过程。
Side Outer Coaxial
0000
10 50 3
20 60 5
30 70 8
435 80 12
545 90 16
6 56 100 20
766 110 25
8 77 120 30
9 87 130 35
10 98 140 40
11 108 150 45
12 119 160 50
13 130 170 55
14 140 180 60
15 151 190 140
15-35
系统设置

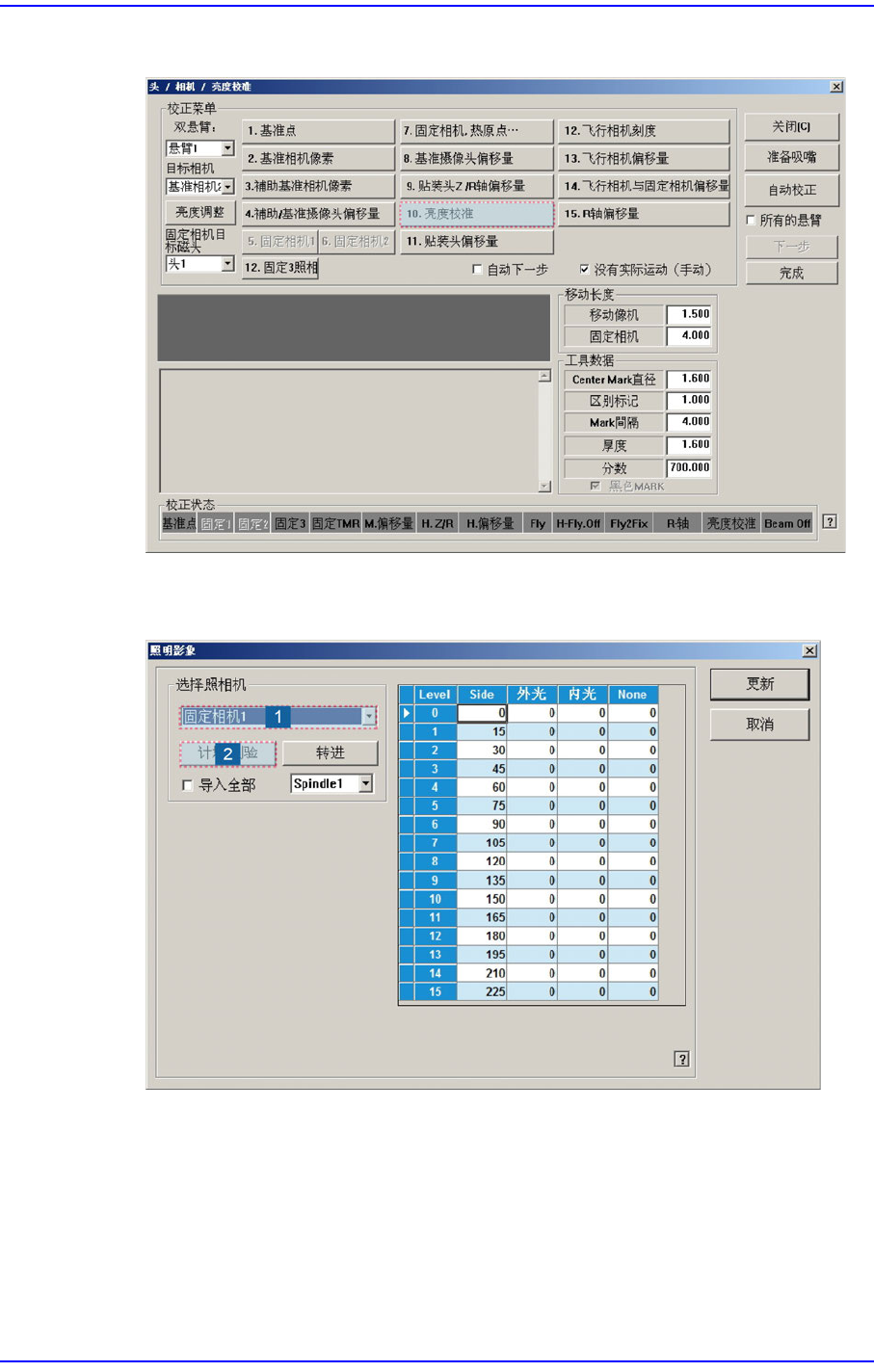

1. 单击<Light Mapping>按钮实行Light Mapping对话框。
2. 在<Select Camera>领域选择了需要实行Light Mapping的Camera后，单击
<Mapping/Test>按钮。
15-36
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide

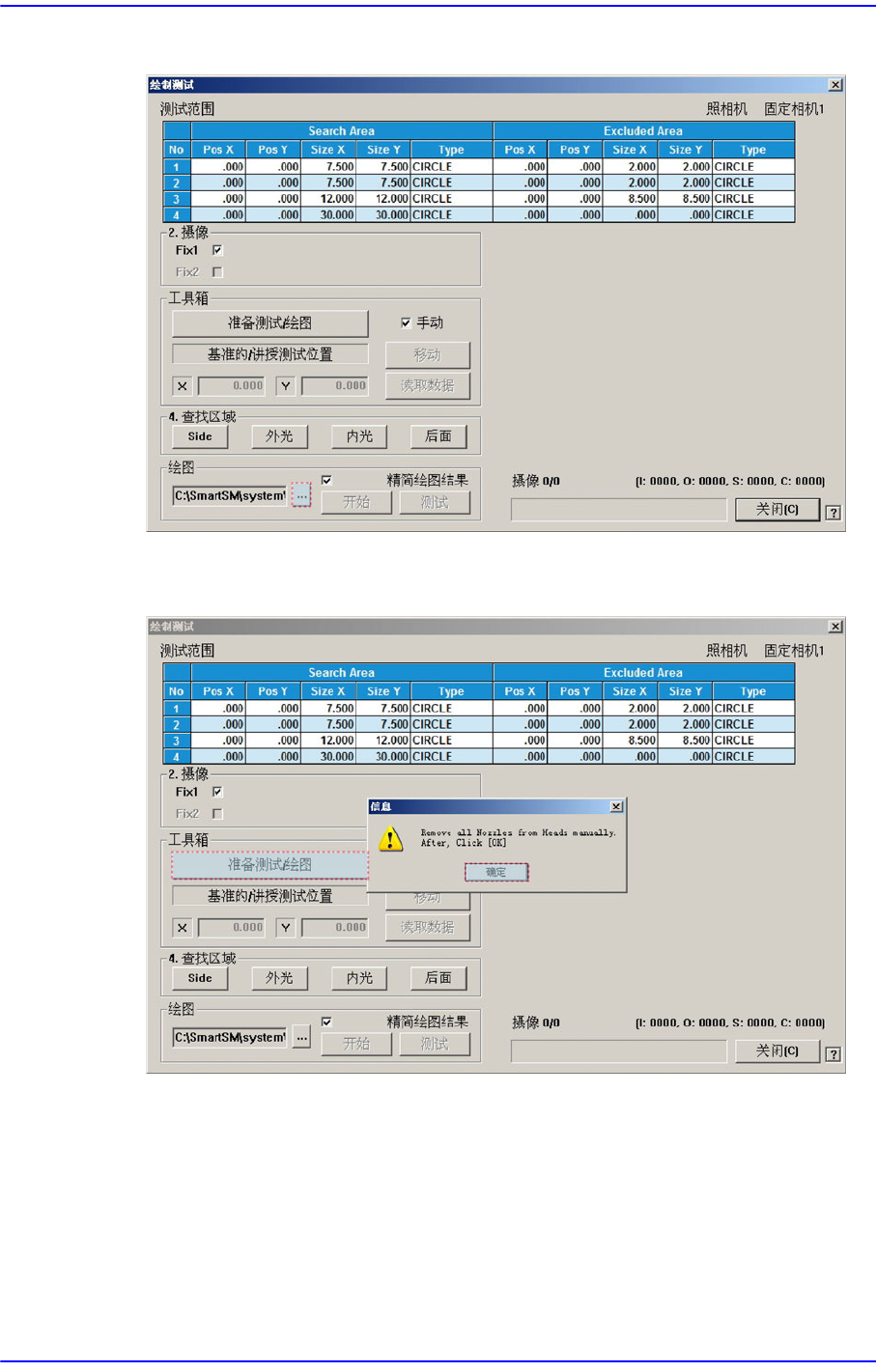

3. 在<<Mapping>>领域单击<...>按钮选择 Calibration用文件。
4. 单击<3. Tool Setting>领域的<Prepare Test / Mapping>按钮后，单击<确定>按
钮。
