DECAN_S1_Administrator∏s_Guide(Chi_Ver1.4)_Web - 第486页
15-38 Next Generation, Multi-Functional Plac er DECAN S1 Administrator’s Guide 7. 单击 < 是 (Y)> 按钮自动实行 T est 。 8. 出现 Light Mapping T est 实行成 功的对话框后， 单击 < 确定 > 按钮。 然后单击 <Close> 按钮结束 Mapping T est 对话框。
15-37
系统设置
5. 选择<3. Tool Setting>领域的 <Manual>复选框。单击<<Mapping>>领域的
<Start>按钮后把Light Mapping Tool插入7号Head。
6. Light Mapping完毕后会出现下列对话框。单击 <确定>按钮就会出现Test用对话
框。
15-38
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide
7. 单击<是(Y)>按钮自动实行 Test。
8. 出现Light Mapping Test实行成功的对话框后，单击<确定>按钮。然后单击
<Close>按钮结束Mapping Test对话框。
15-39
系统设置

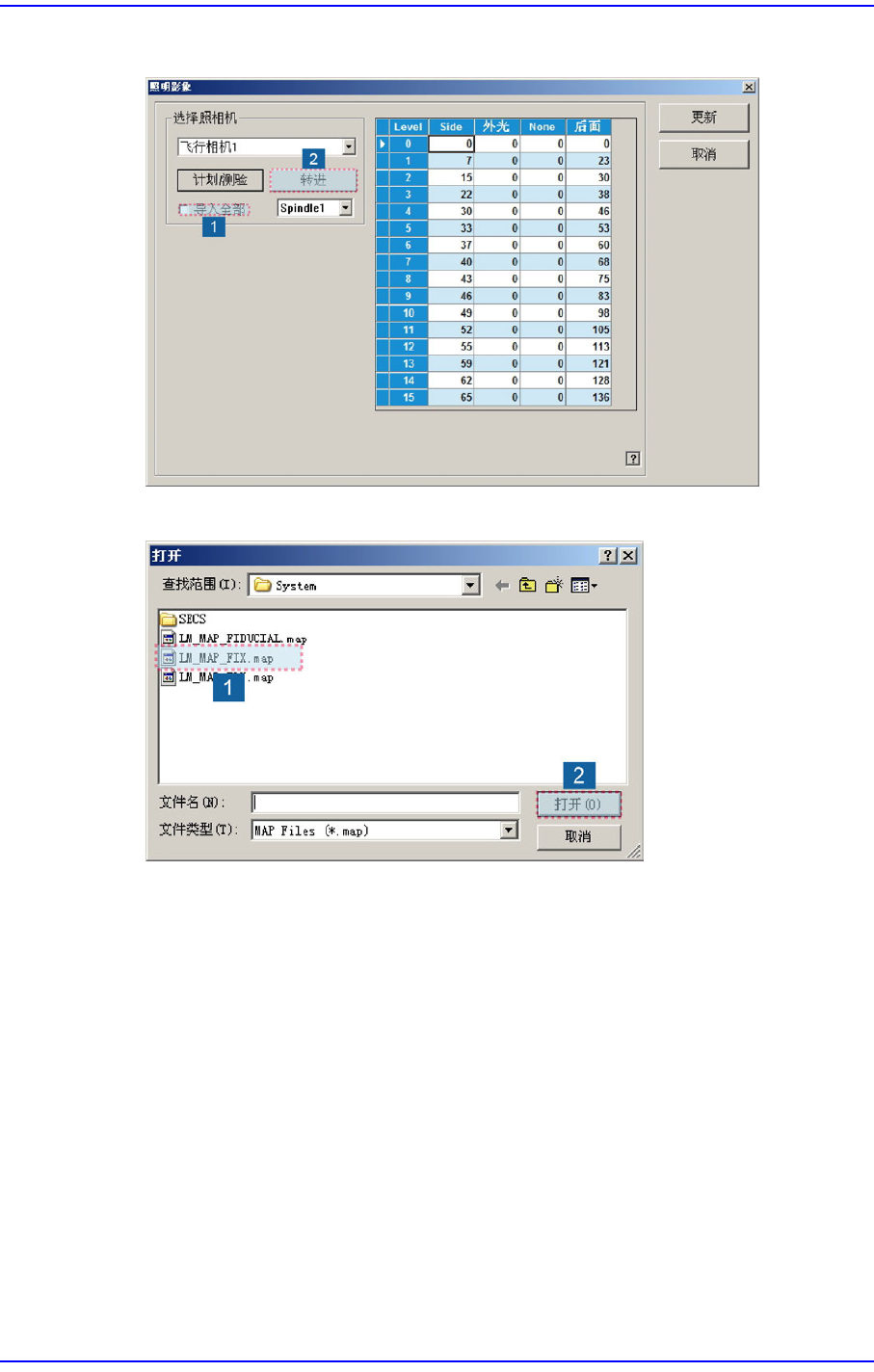

9. 圈选了<Select Camera>领域的<Import All>复选框后，单击<Import>按钮。
10. 在<打开>对话框选择LM_MAP_FIX后，单击<打开>按钮。
