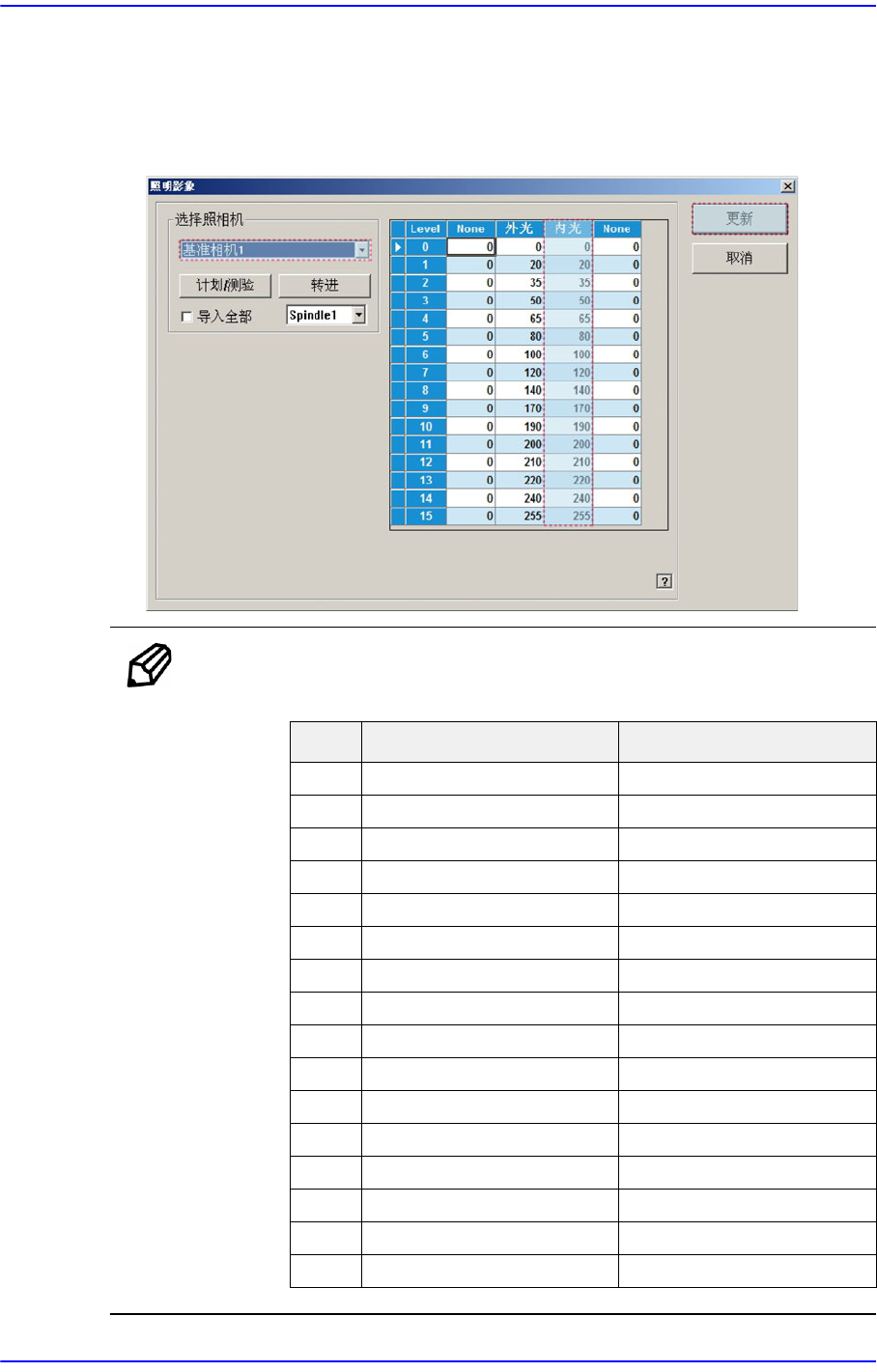

下面是设置Fiducial Camera的过程。Fiducial Camera的Inner不实行Light Mapping而
输入所设定的基准值。
1. 在<Select Camera>领域选择Fid Cam。如果Inner的值与基准值不同，则手动输入
后单击<Update>按钮。
备 注. 下面是Fiducial Camera Inner照明的基准值。
Outer Inner
0- 0
1- 20
2- 35
3- 50
4- 65
5- 80
6- 110
7 - 120
8 - 140
9 - 170
10 - 190
11 - 200
12 - 210
13 - 220
14 - 240
15 - 255
15-45
系统设置
15.5. Pref. [F10]
设定设备的运用所必要的各种选项。 选择此按钮时显示如下的对话框。
15.5.1. <一般 > TAP对话框
设置与设备运用有关的一般事项。
图
15.17 “System Preference”
对话框中
“
一般
”’ TAP
对话框
<适当的拾料位置> 选择框
选择该选择框时如果发生吸附故障设备停止，则重新启用时补正的坐标反映在
该喂料器的吸附点。通过Vision 自动反映已识别的部件中心与已执行吸附的
head中心的Offset。如果选择此选择框，则立即激活下面选择项目的编辑框。此
编辑框用于执行同时吸附时调节 Tolerance 值。此时的同时吸附Tolerance 为如
下。同时吸附Tolerance =Sync Pickup Tol +[Sync Pickup Tol X (a /100 )]
Sync Pickup Tol是该部件的Common Data中Sync Pickup Tolerance。
a是该编辑框中输入的值。
15-46
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide
备 注 如果是8mm带式供料器供应的元件，建议适用该功能后使用。
即使是8mm以上的带式供料器所供应的元件，适用该功能时也
能减少元件抛料率，但具有下列特性的元件不能使用该功能。
元件在料带的料槽内游动严重
难以准确地设定元件吸附高度
(例：同一元件之间的厚度偏差较大的元件)
<机器在运行时，请进行喂料器校正> 选择框
选择该选择框时，已在'Feeders'对话框中设置成吸附通过使用Pocket Teach供应
装置供应的部件时适用Pocket Teach功能。如果选择此选择框，则立即激活下面
选择项目的编辑框。此编辑框用于执行同时吸附时调节Tolerance 值。此时的同
时吸附Tolerance 为如下。同时吸附Tolerance =Sync Pickup Tol +[Sync Pickup Tol
X (a /100 )]
Sync Pickup Tol是该部件的Common Data中Sync Pickup Tolerance。
a是该编辑框中输入的值。
如果该部件的Sync Pickup Tol为15，a值为67，此时同时吸附Tolerance 为
25.05%同时吸附Tolerance =15 +[15 X (67 /100 )] =25.05 %
<在检查基准点MARK前检查坏板MARK> 选择框
确认此按钮，则PCB load时检查Fiducial Mark之前先执行Bad Mark检查。多重
Array PCB中先识别 Bad Mark，跳跃无需做贴装的 PCB的Fiducial Mark检查但是
, PCB固定在输送机的贴装位置时，由于PCB形象问题Bad Mark的设置位置变
更，先确认Bad Mark则因为设置位置不适可能发生故障。此时应该先识别
Fiducial Mark后准确补正Bad Mark的位置。
<使用手动基准调整> 选择框
在Product菜单贴装PCB时，如果fiducial mark（基准
标）识别失败，则自动显示
fiducial mark（基准标）对话框解决问题的功能。Step对话框中调整fiducial mark
（基准标）时不显示该对话框，只在Product菜单中进行贴装时显示的对话框。如
果选择此功能，贴装时基准标识别失败，则在MMI画面下端的错误信息框中显
示“重新对准基准标的位置后再次进行试图？”但是，未选择此功能的状态下
fiducial mark（基准标）识别失败时，不显示该对话框，在MMI画面下端的错误
信息框中只显示错误信息。Default（省略）是以选择该功能的状态。
<使用光的节省装置功能> 选择框
设备处于Idle状态时，用于选择过一定时间后关闭基准相机照明的功能时使用。
选择此选择框则右侧编辑框被激化，在Idle状态下此处输入MMI程序关闭摄象
机照明所需等待时间。
