15-62 Next Generation, Multi-Functional Plac er DECAN S1 Administrator’s Guide < 更新 > 按钮 把设定的数据传送到设备之后 关闭对话框。 以下是信号灯 Default 设定相应的设备状态。 黄色灯亮灯时 设备在 IDLE 或 WA I T 状态下 处于不进行作业或作业等待状态。 绿色灯亮灯时 设备在 RUN 状态下 处于作业状态。 …
15-61
系统设置

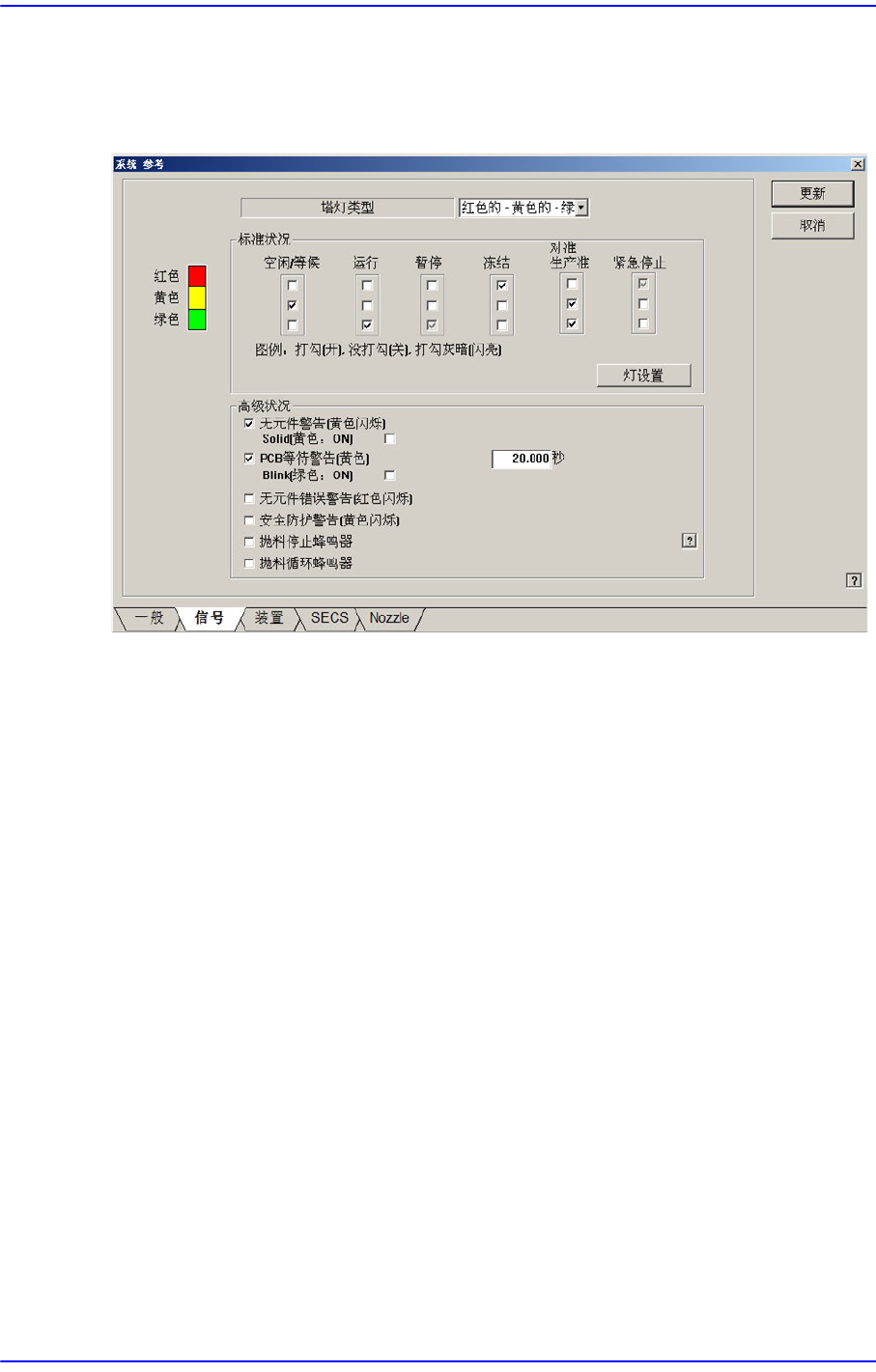

基本上对红色信号灯亮灯的故障，根据故障的形态用户可选择性地设定使黄
色灯亮灯。点击此按钮则显示以下对话框。

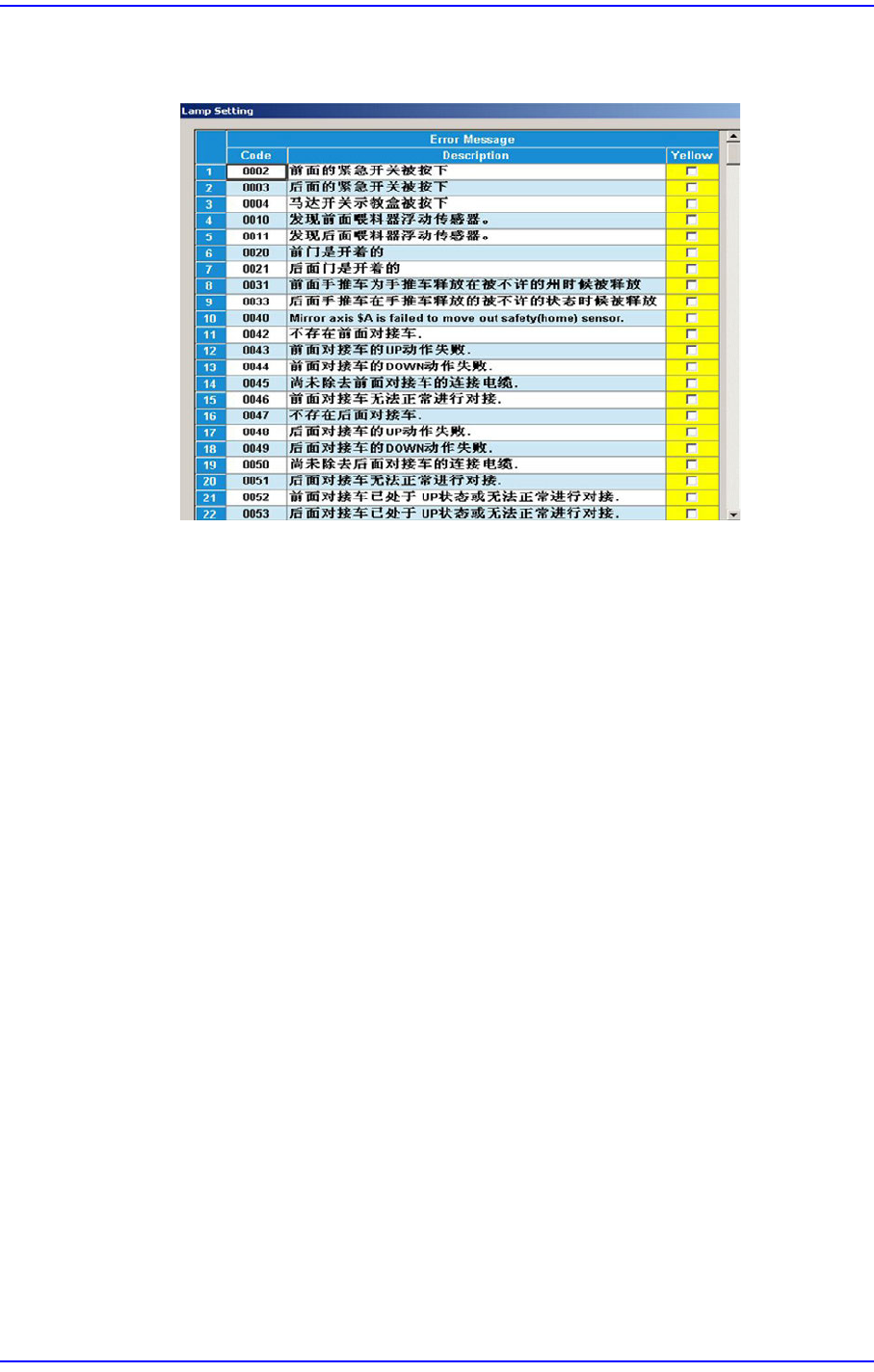

红色灯亮灯则设备停止，根据故障状态如果判断为可忽略的故障，请选择相
应故障后选择<Yellow>选择框。
<高级状况 > 选择框 领域
<无元件警告(黄色闪烁)> 检查框
Part Empty 警告发生时，黄色或青色灯闪亮。
<Solid(Yellow : ON)> 检查框
供应元件消耗完毕或者吸附重试次数超出设定值而发生错误时，使黄灯(
蓝灯)持续亮灯。
<PCB等待通知> 选择框
在设备可以工作的状态下，在处于等待PCB进入输送机作业区的状态时，如
果超过设置的时间，黄灯或蓝灯就会点亮。请在编辑框里设置时间。
<Blink(Green : ON)> 检查框
选择该勾选框，黄灯闪烁，绿灯点亮。
<无元件错误警告(红色闪烁)> 检查框
Part Empty 错误发生时，红色灯闪亮。
<安全防护警告(黄色闪烁)> 检查框
Safe Guard Override功能解除时，黄色或青色灯闪亮。
15-62
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide
<更新> 按钮
把设定的数据传送到设备之后关闭对话框。
以下是信号灯Default设定相应的设备状态。
黄色灯亮灯时
设备在IDLE或WA IT 状态下处于不进行作业或作业等待状态。
绿色灯亮灯时
设备在RUN状态下处于作业状态。
绿色灯灭灯时
设备在PAUSE状态下作业中处于暂停状态。
红色灯亮灯时
设备在FREEZE状态下由于作业中发生故障设备处于停止状态。
黄色灯和绿色灯同时亮灯时
设备在ADJUST 或RUN-RDY状态下，作业中由于设备需要某种措施处于暂停
状态。.
红色灯灭灯时
设备在EMERGENCY状态下，作业中发生Emergency故障设备处于停止状态。
15-63
系统设置

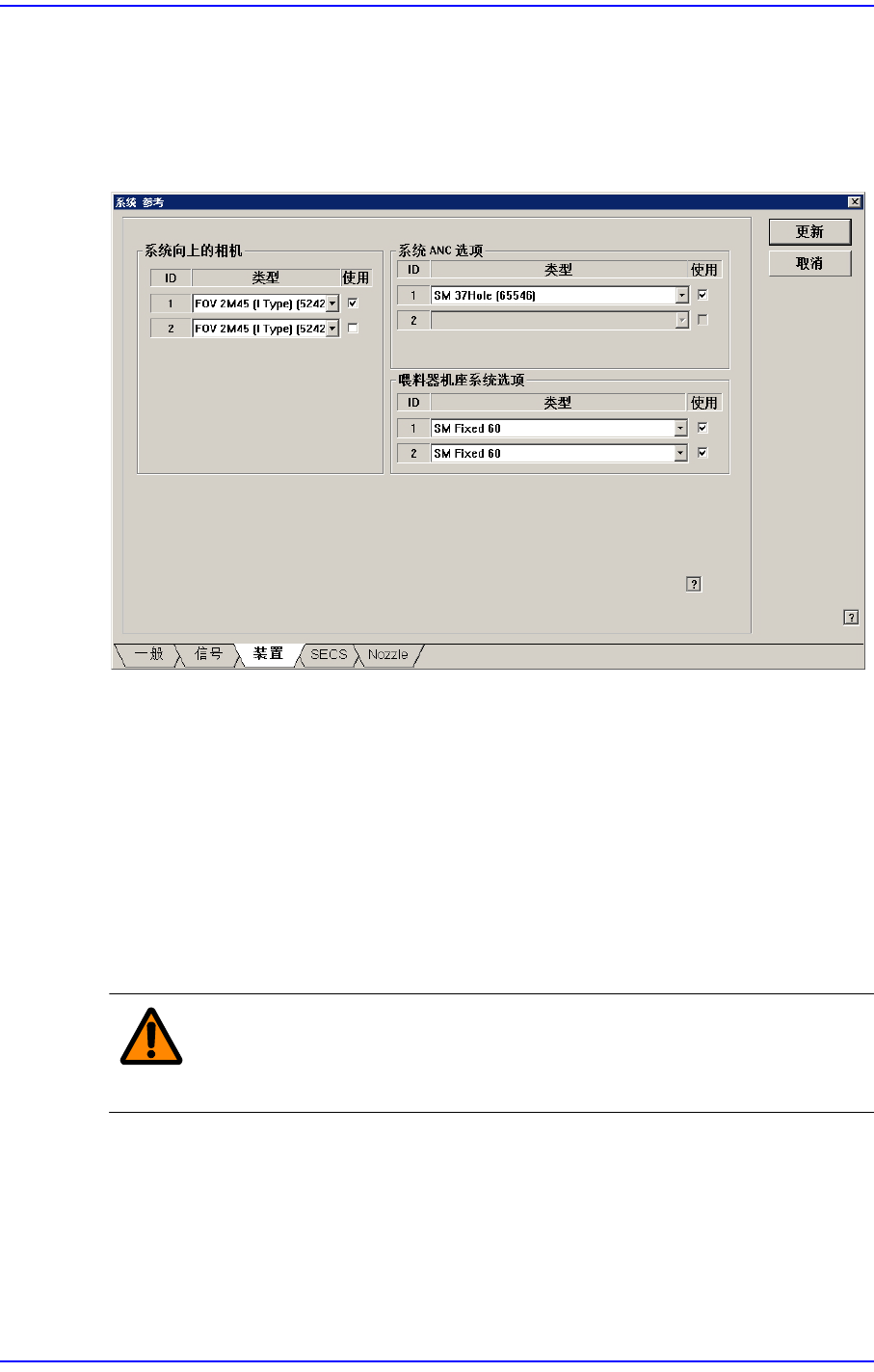

15.5.3. <装置 > TAP对话框
设定ANC，照相机的使用与否，设定视觉系统能使用的参数。选择此按钮时显示如
下的画面。
图
15.21 “System Preference”
对话框中
“
装置
”TAP
对话框
<系统向上的相机> 领域
设定设备中使用的固定相机的使用与否后选择 Type。使用相应的固定相机时，
确认选择框。 本设备中无法使用。 SM411设备中无法使用。
<系统 ANC 选项> 领域
设定设备中使用的ANC Type的使用与否后选择 Type。使用相应的ANC Type
时，确认选择框。
<喂料器机座系统选项> 领域
选择设置在设备的Feeder Base的Type。
警 告 非指定的操作人员改变设置状态会导致设备损伤及人员受伤。非
指定的操作人员绝不可以任意改变设置状态。
