16-7 Diagnosis( 诊断 ) <Side>: Side 照明的照明值的范 围是 0~15 。 <Outer>: Ou ter 照明的照明值的范围是 0~15 。 <Inner>: Inner 照明的 照明值的范围是 0~15 。 < 关闭 > 按钮 关闭对话框。 16.4. 真空 （ Vacuum ） [F5] 检查头的压缩气的状态。 图 16.7 “Vacuu…
16-6
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide
16.3. 灯光（Light） [F4]
检查安装在移动照相机, 飞行照相机固定照相机的照明装置。
图
16.6 “
诊断
:
照相机亮度诊断
”
初始画面
<相机选择> 领域
选择装有将要检查的照明装置的摄象机。
基准相机1/2: 选择基准相机。
头1 ~ 头10: 选择1号 ~ 10号头。
Fix Cam: 选择头部的基准相机。
<亮度值> 领域
设定照明值数。
选择基准相机时，可设置的照明值范围如下。
<Outer>: Outer照明的照明值的范围是 0~15。
<Inner>: Inner照明的照明值的范围是0~15。
选择飞行相机时，可设置的照明值范围如下。
<Side>: Side照明的照明值的范围是0~15。
<Outer>: Outer照明的照明值的范围是 0~15。
<Coaxial>: 选择了侧面相机可以设定的照明值范围如下。
选择固定相机时，可设置的照明值范围如下。
16-7
Diagnosis(
诊断
)
<Side>: Side照明的照明值的范围是0~15。
<Outer>: Outer照明的照明值的范围是0~15。
<Inner>: Inner照明的照明值的范围是0~15。
<关闭 > 按钮
关闭对话框。
16.4. 真空（Vacuum） [F5]
检查头的压缩气的状态。

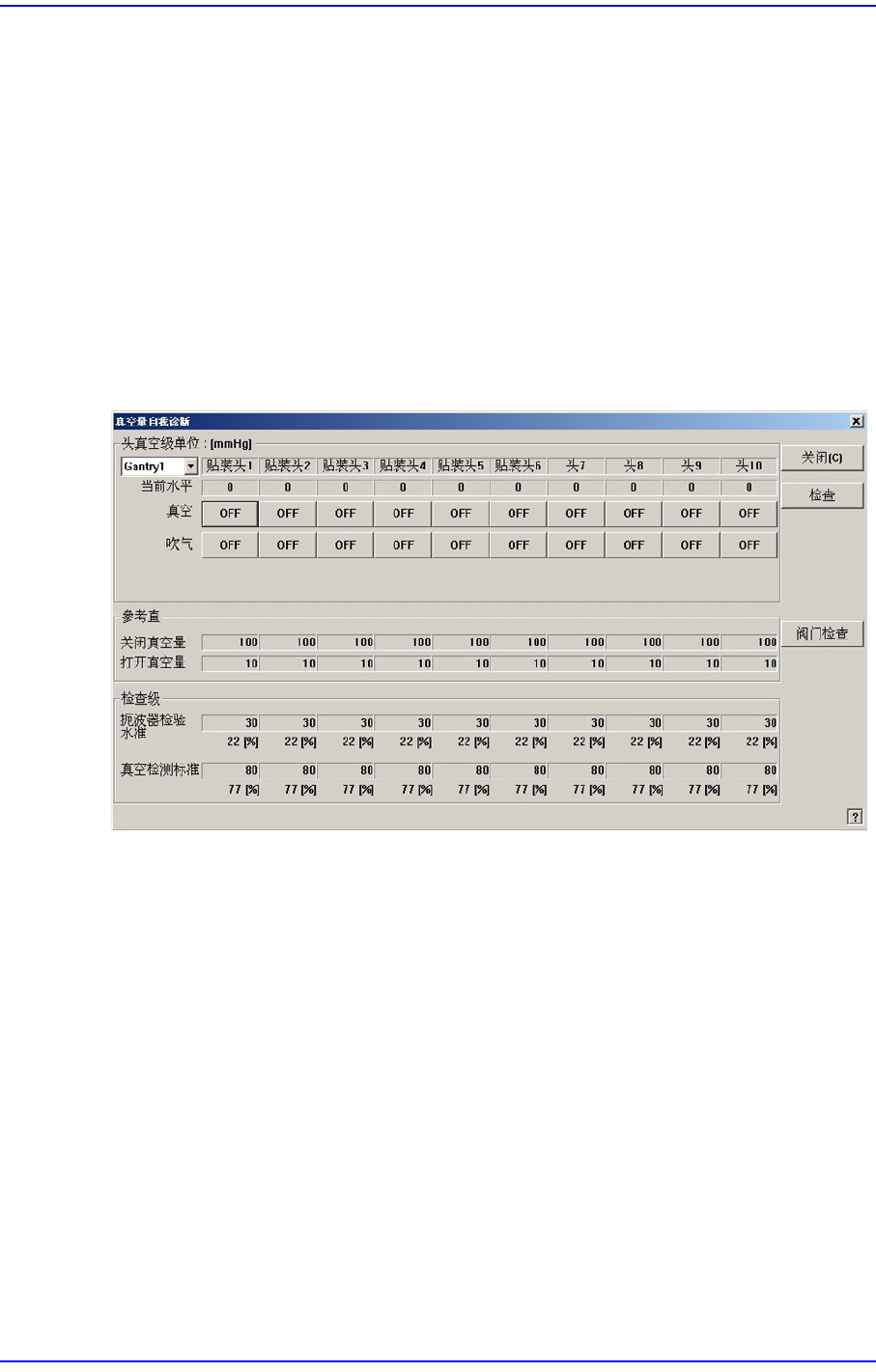

图
16.7 “Vacuum Diagnosis”
对话框
<Head Vacuum leve> 领域
显示各头压缩气的气压值数，同时控制真空发生器。
<Gantry> 领域
选择要检查空压状态的GANTRY。
<当前水平>
显示各Head的当前空压。
<真空 OFF> 按钮
显示“OFF”时按此按钮，Spindle内的空压变为真空状态的同时按钮显示
“ON”。
显示“ON”时按此按钮会解除Spindle内的真空状态的同时按钮显示 “OFF”。
<吹气 OFF> 按钮
显示“OFF”时按此按钮，Spindle内投入 0.1Mpa的稳定空压的同时按钮显示
16-8
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide
“ON”。
显示“ON”时按此按钮会切断投入Spindle空压的同时按钮显示“OFF”。
<打印> 按钮
打印Vacuum Check结果图标。
<书写文件> 按钮
在’C:\SmartSM\Temp’文件夹中以文本文件的形式保存Vacuum Check结
果。
<叁考 标准> 领域
在吸嘴支撑架上插入吸嘴的状态下堵住吸嘴孔时，显示各Head的空压值。
<关闭真空量>
在吸嘴支撑架上插入吸嘴的状态下堵住吸嘴孔时，显示各Head的空压值。
<打开真空量>
在吸嘴支撑架上插入吸嘴的状态下开放吸嘴孔时，显示各Head的空压值。
<检查真空量> 领域
表示判定部品的吸着成功与否的真空气压的值数。
<扼波器检验水准>
表示吸着部品之前判定吸嘴上有异物的真空气压的值数。
<真空检测标准>
表示吸着部品之后判定吸着部品成功的真空气压的值数。
