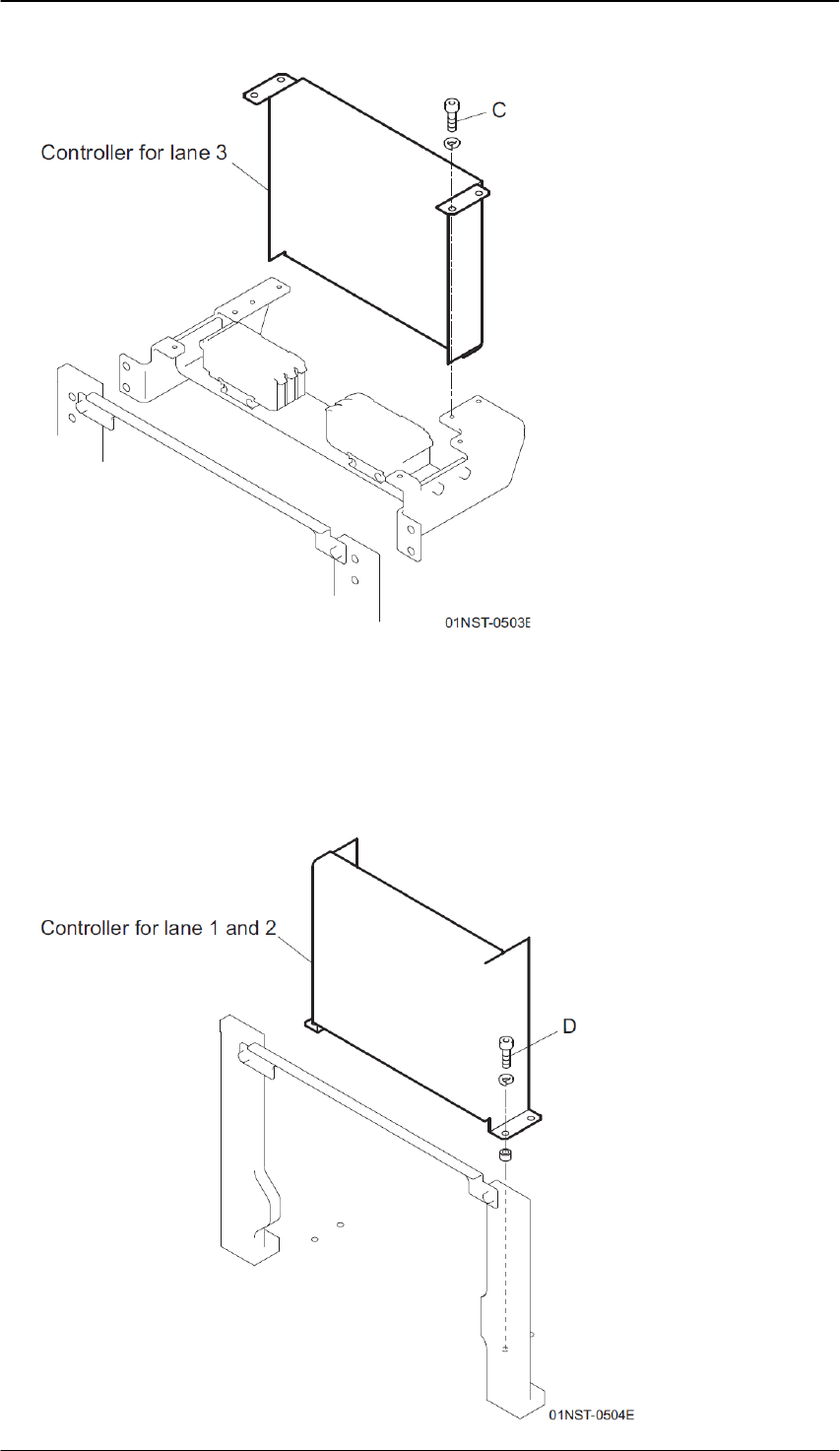

9. 拆除固定筋板和轨道 3 用的控制器上的螺栓(C)，取下控制器。
10. 在确认电路板上的双列直插开关上只有 No.1 处于 ON，其他全部处于 OFF 后，装载新的
控制器。
11. 如果仅仅更换通道 3 用的控制器时，按从步骤 10 到步骤 1 的顺序进行复原操作。如果更
换通道 1·2 用的控制器时请进行下列的步骤 12 以后进行。
通道 1·2 用控制器的更换
12. 拆除固定控制器的螺栓(D)。
Edition 1.0
NXT II
用户高级培训手册
FMC-1010-003-0C
3-46
FUJI MACHINE MFG. CO., LTD

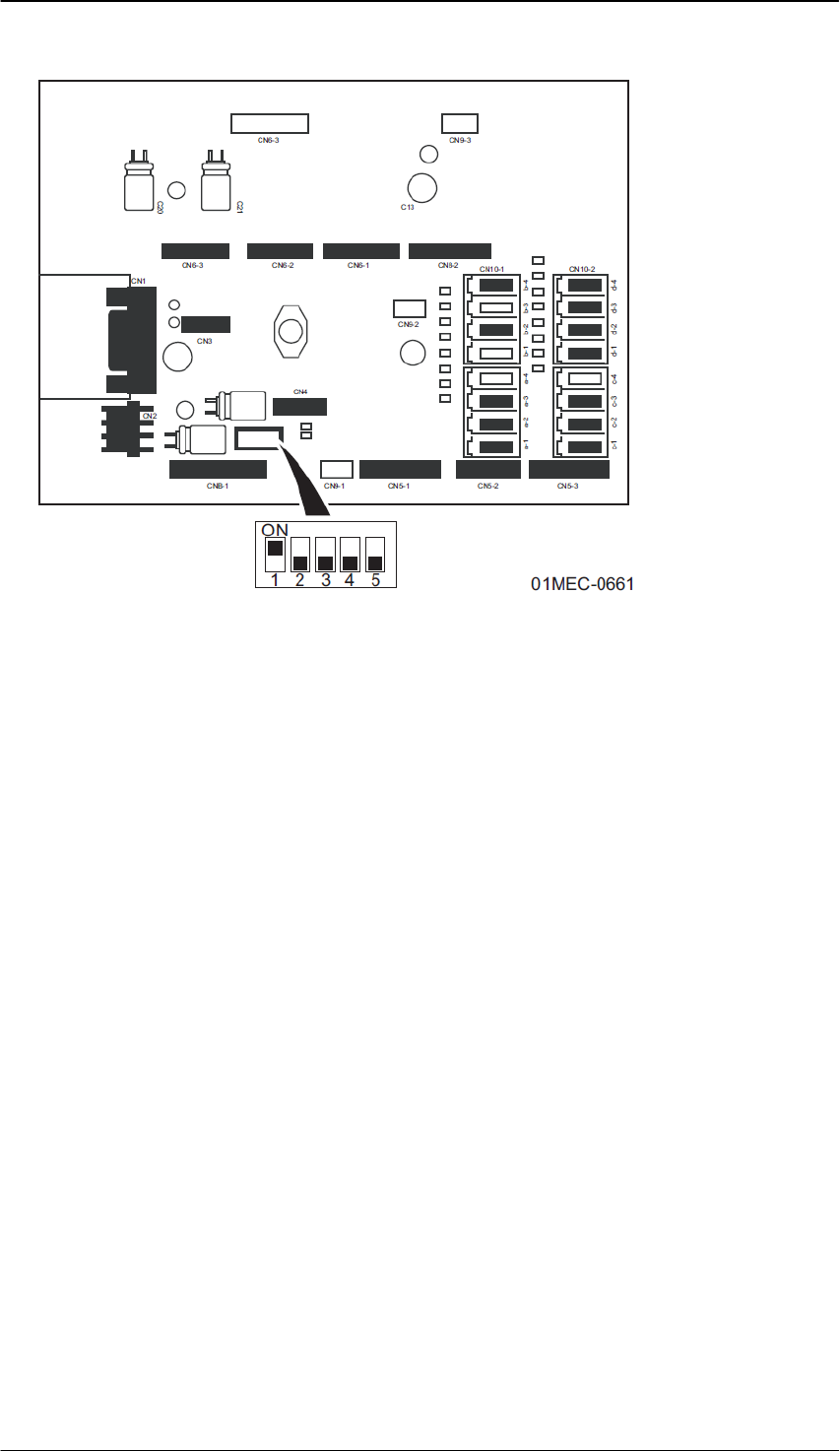

13. 从搬运轨道控制器上取下■显示部分的接插头。
14. 在确认电路板上的双列直插开关上只有 No.1 处于 ON，其他全部处于 OFF 后，装载新的
控制器。
15. 从步骤 14 到步骤 12 复原了通道 1·2 用控制器之后，按照从步骤 10 到步骤 1 复原通道 3
用的控制器。
Edition 1.0
NXT II
用户高级培训手册
FMC-1010-003-0C
3-47
FUJI MACHINE MFG. CO., LTD
3.16 模组顶盖板的拆除
3.16.1 必要工具
六角扳手套件
3.16.2 安装方法
1. 拉出模组。
2. 请将主电源开关 OFF。
警告
)
拆除顶盖罩时，请务必在切断电源后进行。
3. 请打开前盖罩。

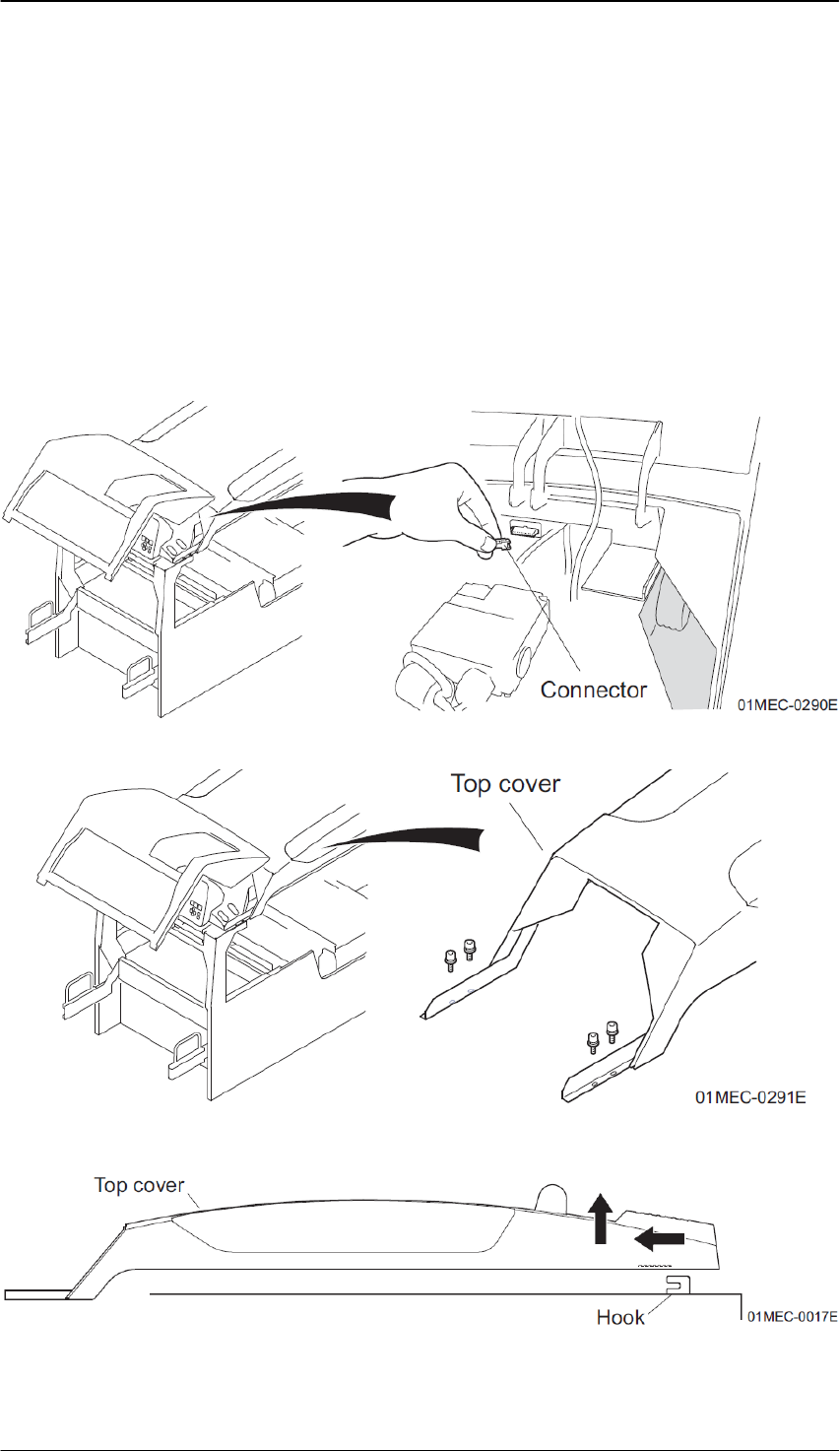

4. 请拔下信号灯的接插件。
5. 请拆除顶盖罩的固定螺栓(4 处)。
6. 请拆除顶盖罩。顶盖罩用挂钩固定，请向前方滑动后抬起。
