Edition 1.0 N X T I I 用户高级培训手册 FMC-1010-003-0 C 3-51 FUJI MACHINE MFG. CO., LTD 1. 将主电源开关 OFF 。 警告 ) 更换作业请务必在切断电源 后进行。 2. 请拆除顶盖板（请参考 " 2.16 模组顶盖板拆除 " ）。 3. 请拆除防护罩和冷却风扇的安装螺丝（ 4 根）。 4. 请拆出导线插头，安装冷却风扇。 5. 请把防护罩和新的…
Edition 1.0
NXT II
用户高级培训手册
FMC-1010-003-0C
3-50
FUJI MACHINE MFG. CO., LTD

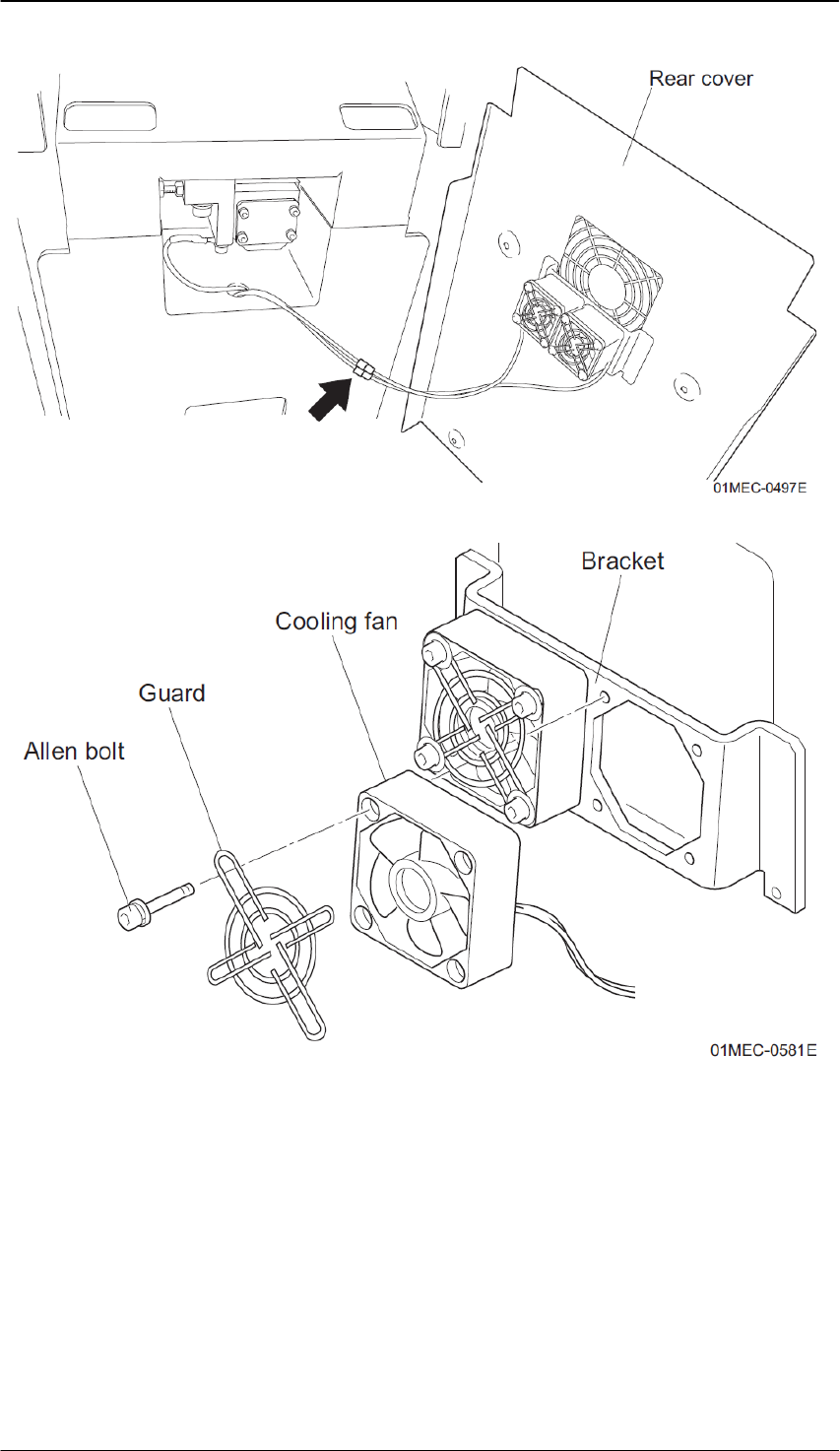

4. 拆除导线插头、侧盖板。
5. 拆下六角螺栓（4 根），安装冷却风扇。
6. 请把防护罩和新的冷却风扇安装到架子上，拧紧六角螺栓(4 根)。
7. 请连接冷却风扇的导线插头。
8. 请把侧盖板安装到模组上。
Edition 1.0
NXT II
用户高级培训手册
FMC-1010-003-0C
3-51
FUJI MACHINE MFG. CO., LTD

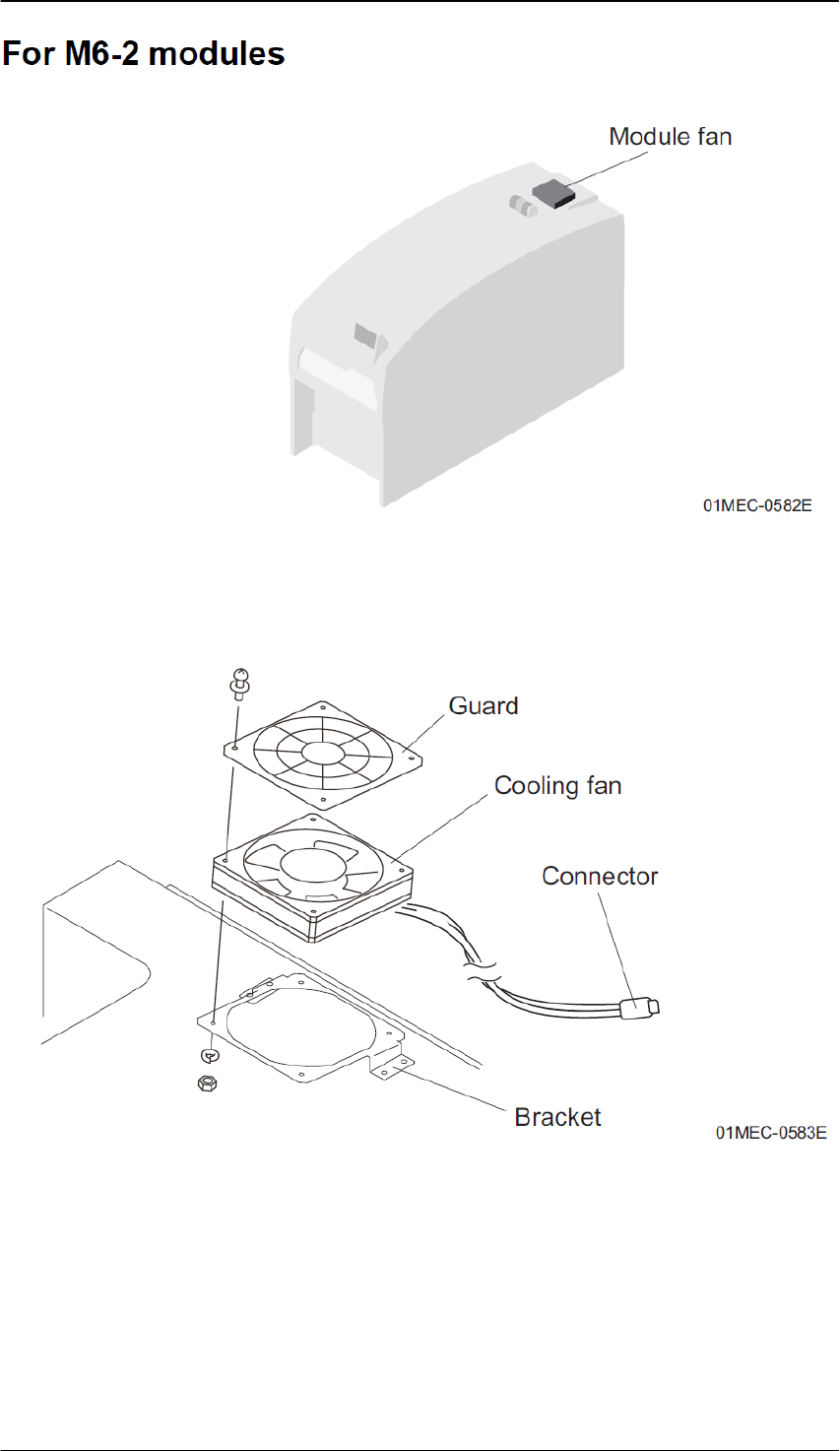

1. 将主电源开关 OFF。
警告
)
更换作业请务必在切断电源后进行。
2. 请拆除顶盖板（请参考" 2.16 模组顶盖板拆除 "）。
3. 请拆除防护罩和冷却风扇的安装螺丝（4 根）。
4. 请拆出导线插头，安装冷却风扇。
5. 请把防护罩和新的冷却风扇安装到架子上，用螺丝(4 根)固定。
6. 请连接导线插头。
7. 请安装顶盖板。
Edition 1.0
NXT II
用户高级培训手册
FMC-1010-003-0C
3-52
FUJI MACHINE MFG. CO., LTD

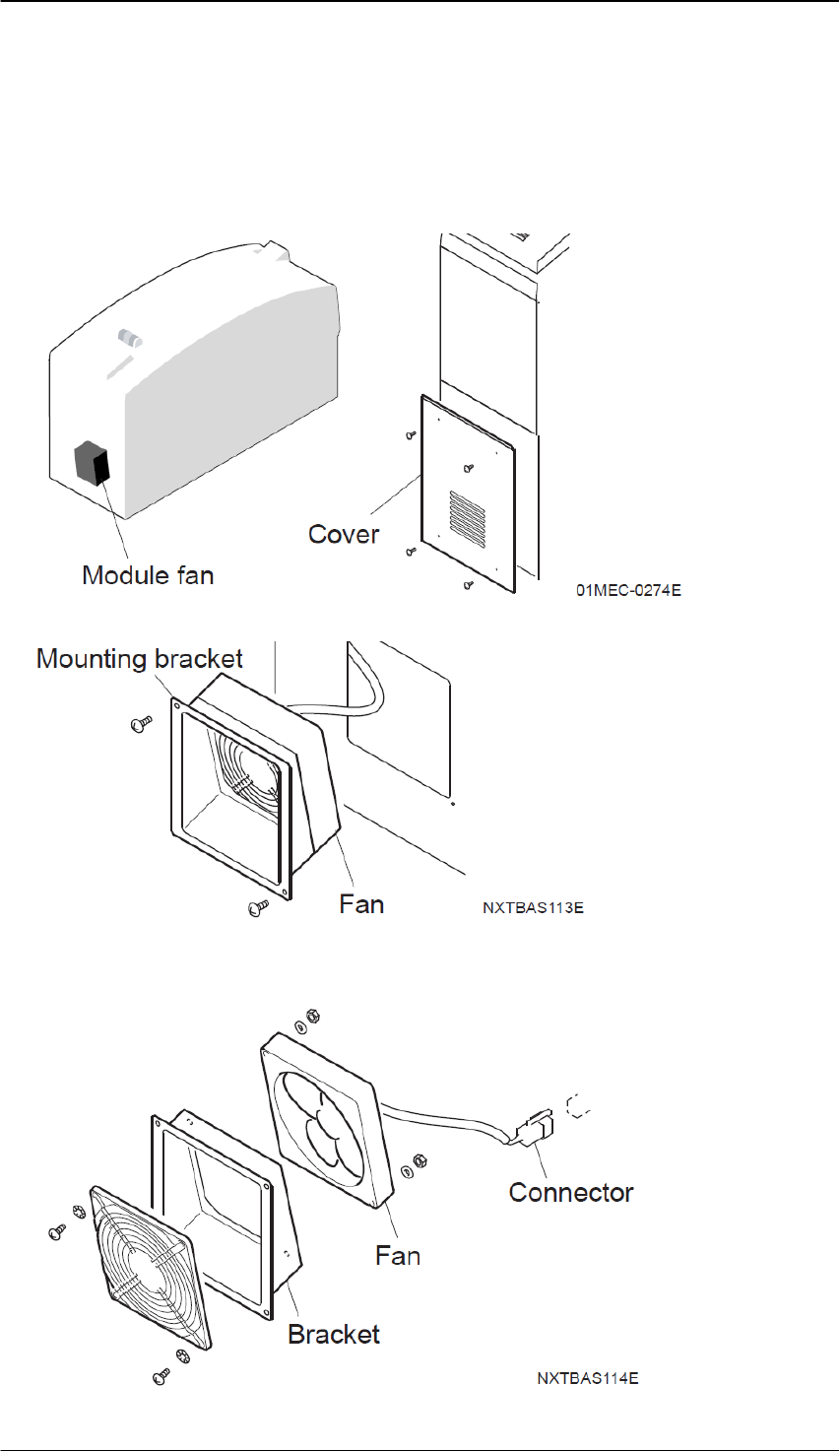

3.18.2 模组用风扇(下侧)
以下的更换步骤与 M3-2 模组和 M6-2 模组相同。
1. 将主电源开关 OFF。
警告
)
更换作业请务必在切断电源后进行。
2. 请拆除螺丝(4 根)，模组背面的盖板。
3. 拆除螺丝（2 根），将安装风扇的架子从模组背面拆除。
4. 请拆除插头后将风扇和架子一起从模组中取出。拆除螺丝（2 根），将风扇从架子上拆除
进行更换。
