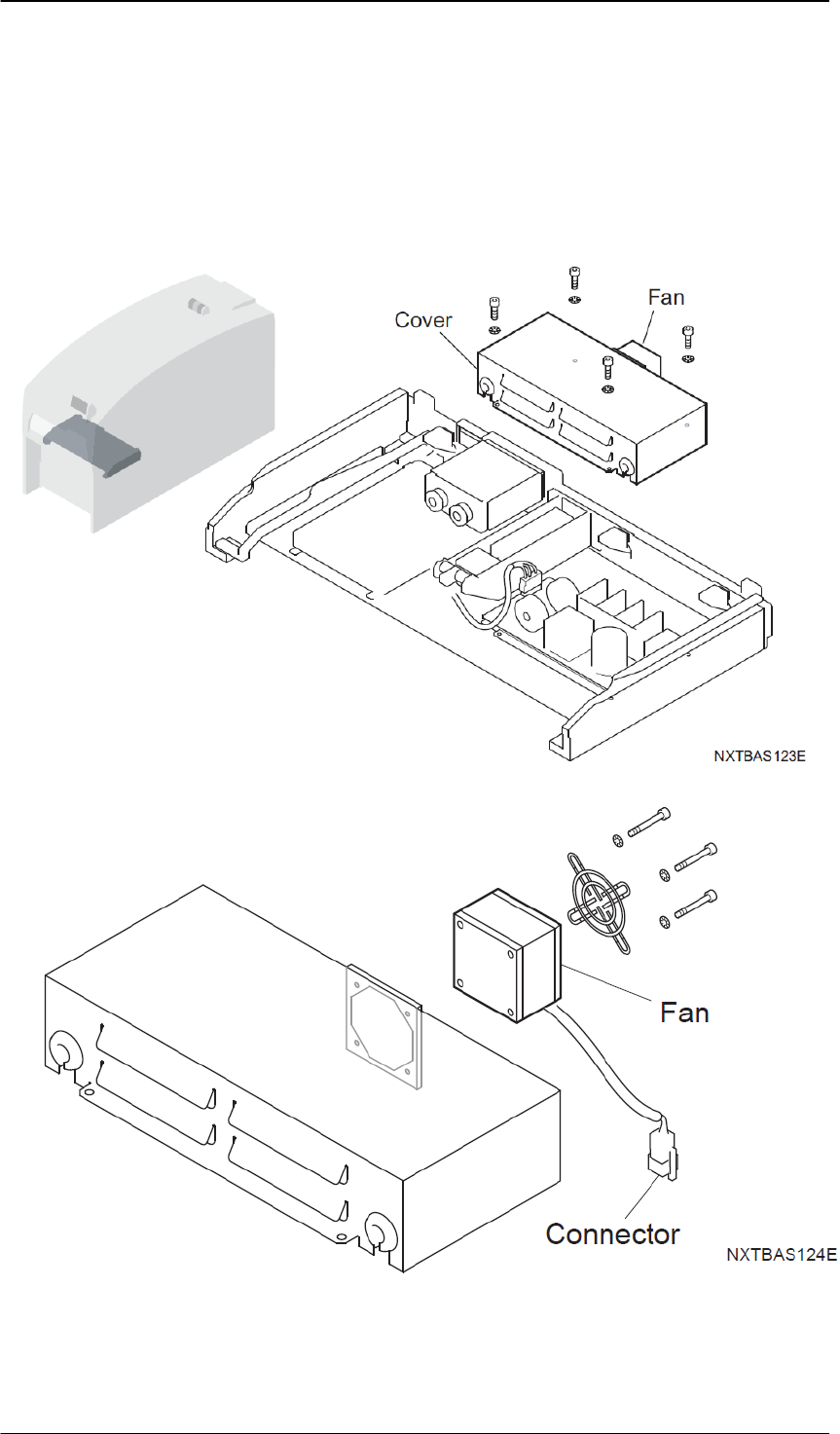

3.18.4 料站托架 DC 电源用的风扇
〈M6-2 模组〉
更换用于料站托架 DC 电源的风扇时， 请预先拆下料站托架。
1. 将主电源开关 OFF，切断机器的电源。
警告
)
更换作业请务必在切断电源后进行。
2. 拆下螺栓(4 根)和风扇的插座，从料站托架上取下 DC 电源盖罩。
3. 拧下螺栓(4 根)，将风扇从 DC 电源盖罩中取出后进行更换。
Edition 1.0
NXT II
用户高级培训手册
FMC-1010-003-0C
3-55
FUJI MACHINE MFG. CO., LTD

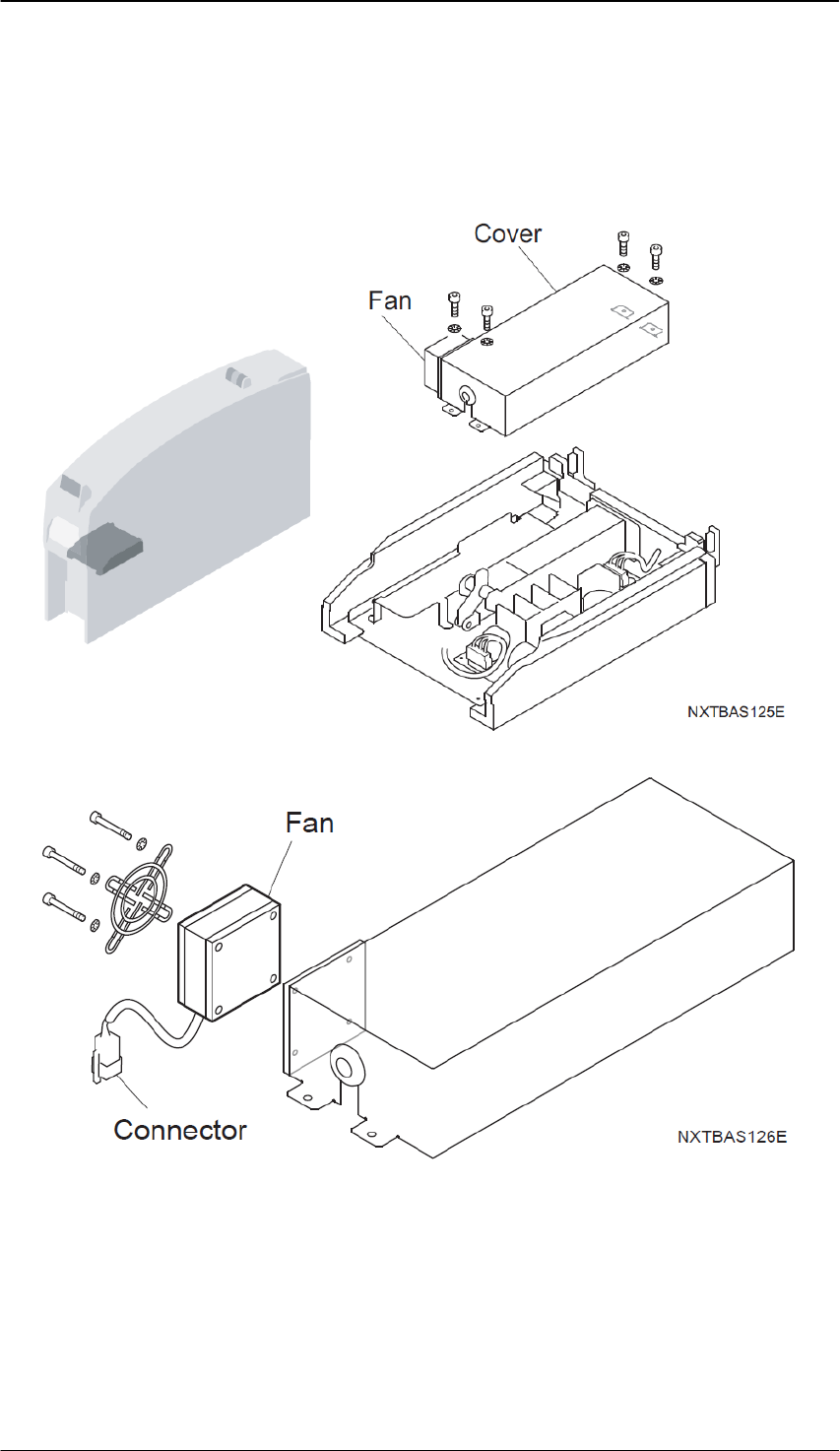

〈M3-2 模组〉
更换用于料站托架 DC 电源的风扇时， 请预先拆下料站托架。
1. 将主电源开关 OFF，切断机器的电源。
警告
)
更换作业请务必在切断电源后进行。
2. 拆下螺栓(4 根)和风扇的插座，从料站托架上取下 DC 电源盖罩。
3. 拧下螺栓(4 根)，将风扇从 DC 电源盖罩中取出后进行更换。
Edition 1.0
NXT II
用户高级培训手册
FMC-1010-003-0C
3-56
FUJI MACHINE MFG. CO., LTD

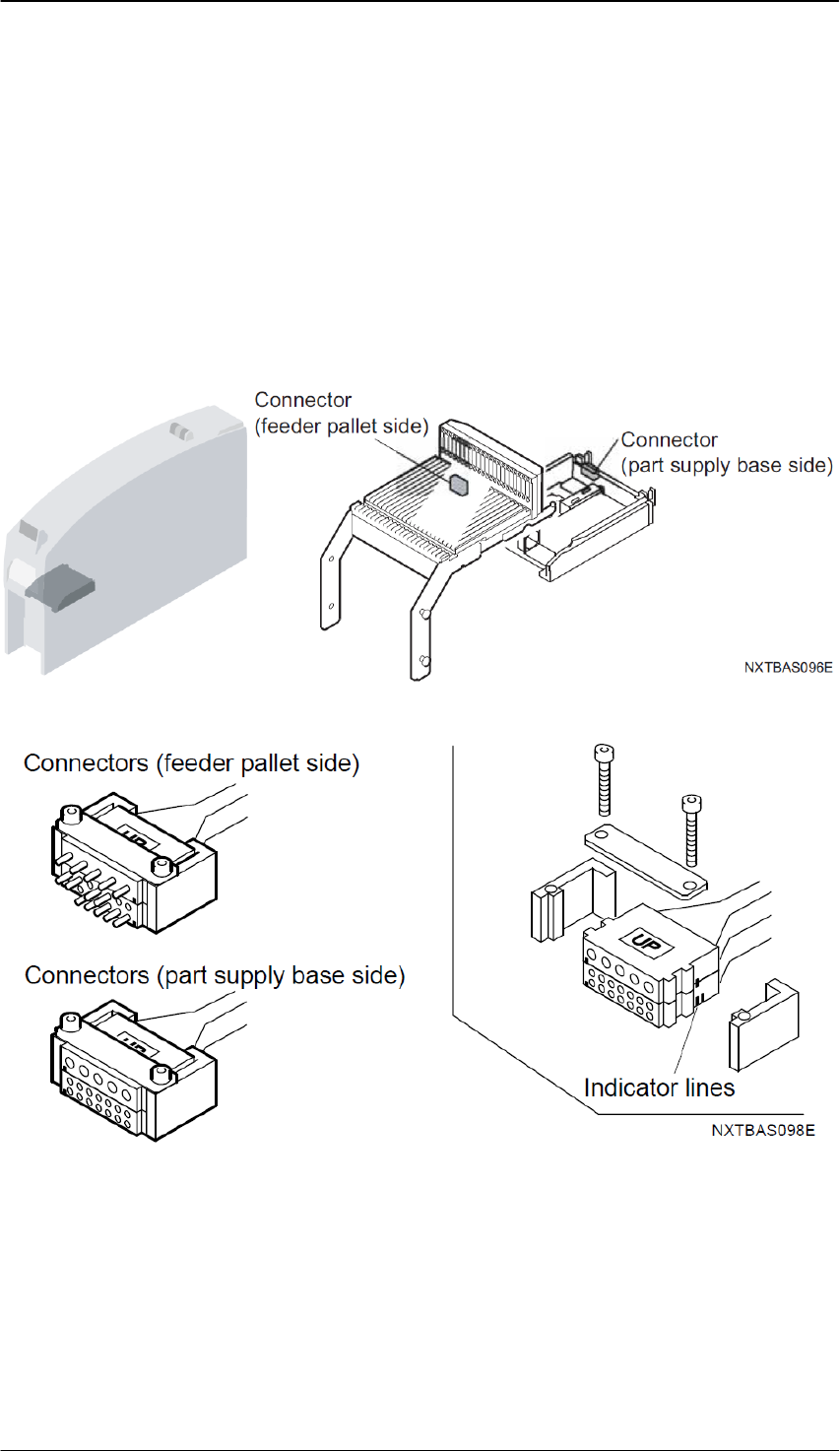

3.19 料站托架·基座之间插座的更换
万一分解料站托架·基座部分的时候，请按照下述要点组装插座。
注意
)
·插座的连接以及拆除，请务必在切断电源后进行。
·分解插座时，在复原时尽量不要弄错步骤，请对齐侧面的识别线。
3.19.1 必要工具
六角扳手套件
3.19.2 M3-2 模组的时候
1. 将主电源开关 OFF，切断机器的电源。
2. 在托架和托架基座上的图示位置上有用于布线的组合插座。
3. 万一产生有必要拆除插座而分解插座后，在复原时请对齐侧面的识别线装上插座。
3.19.3 M6-2 模组的时候
1. 将主电源开关 OFF，切断机器的电源。
2. 在托架和托架基座上的图示位置上有用于布线的组合插座。
