b. 拆除制动单元的固定螺栓（3 根）。
注意
)
请绝对不要松动相邻的
TZ
轴的马达转轮（
*
）。
警告
)
松开固定卡环后会因为料盘箱的自重而下降，请不要将手放入料盘箱的下部，以免手指
受伤。
c. 固定卡环(coupling)由于锈蚀作用而仅仅地咬合在一起，通常不能轻易地松开。在此将拆
除的螺栓拧入未使用的螺纹孔中可以松开固定卡环。
d. 用手将料盘箱降低，以便可以从内部对侧盖板内的固定螺母进行操作。
Edition 1.0
NXT II
用户高级培训手册
FMC-1010-003-0C
3-63
FUJI MACHINE MFG. CO., LTD
e. 从料盘单元内侧拆除侧盖罩上部右侧的固定螺母。
f. 拆除在外侧的固定螺栓(7 根），拆除侧盖罩(上部右侧)。
6. 侧盖罩(上部左侧)。
a. 在前门铰接部，拆除侧盖罩上部左侧固定螺母(2 个)。
b. 拆除在外侧的固定螺栓(6 根），拆除侧盖罩(上部左侧)。
Edition 1.0
NXT II
用户高级培训手册
FMC-1010-003-0C
3-64
FUJI MACHINE MFG. CO., LTD

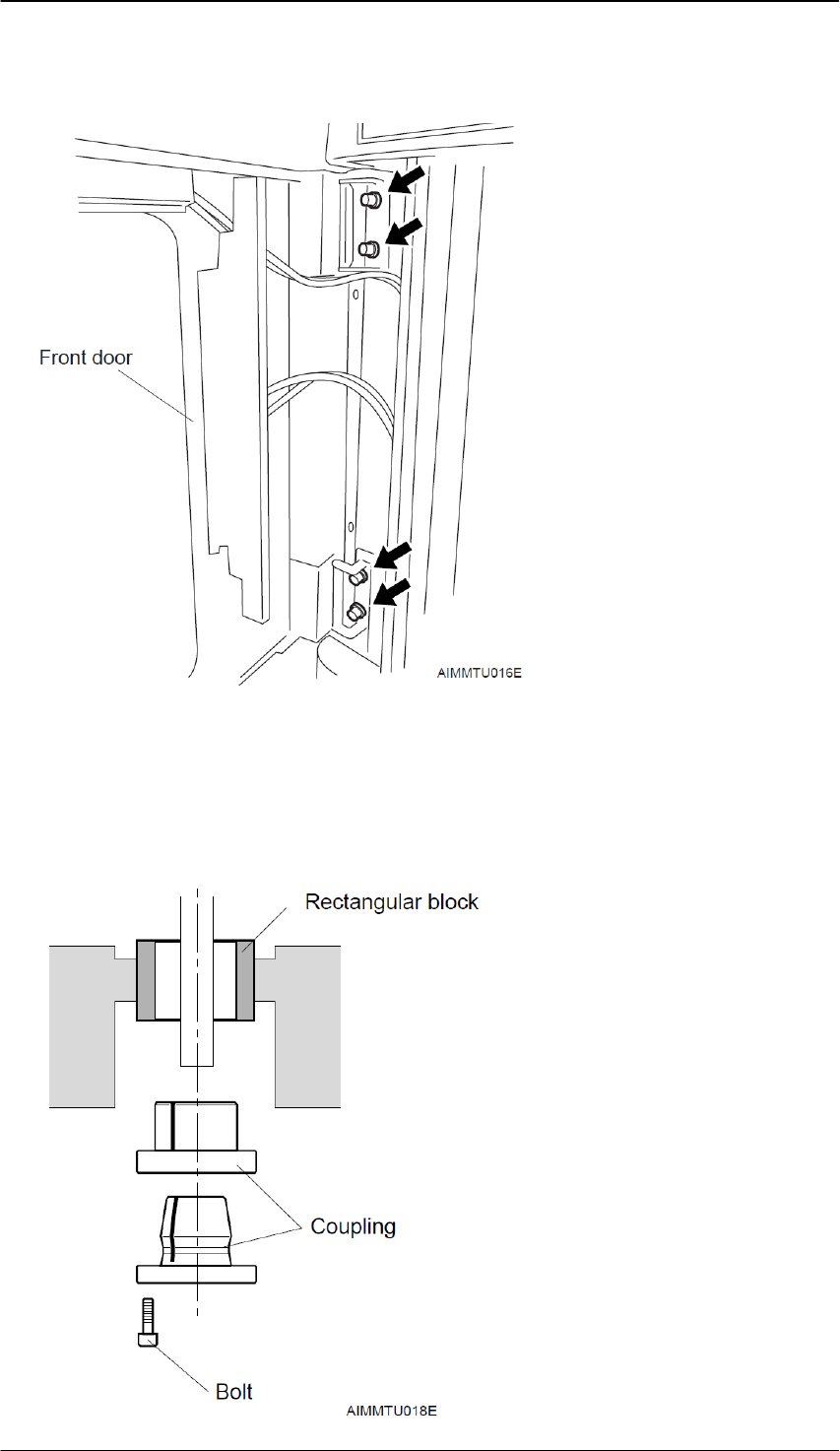

7. 前门
a. 将空气管（4 根）从前门气缸拆除。
b. 拆除前门铰接部的固定螺栓（4 根）。
c. 拆除前门。
8. 侧盖罩(下部右侧)拆除固定螺栓，拆除侧盖罩(下部右侧)。
9. 侧盖罩(下部左侧)拆除固定螺栓，拆除侧盖罩(下部左侧)。
3.21.4 安装方法
1. 盖罩的安装请按照与拆除的相反的步骤进行。
2. 将料斗架处于上端位置上，固定紧固环。紧固环的紧固螺距:4.0Nm
