3.23.3 拆除方法
警告
)
进行料盘单元
-LT
盖板的拆下或安装时，请一定要在从机器上卸下了单元的状态下进行。
侧盖板(左侧)

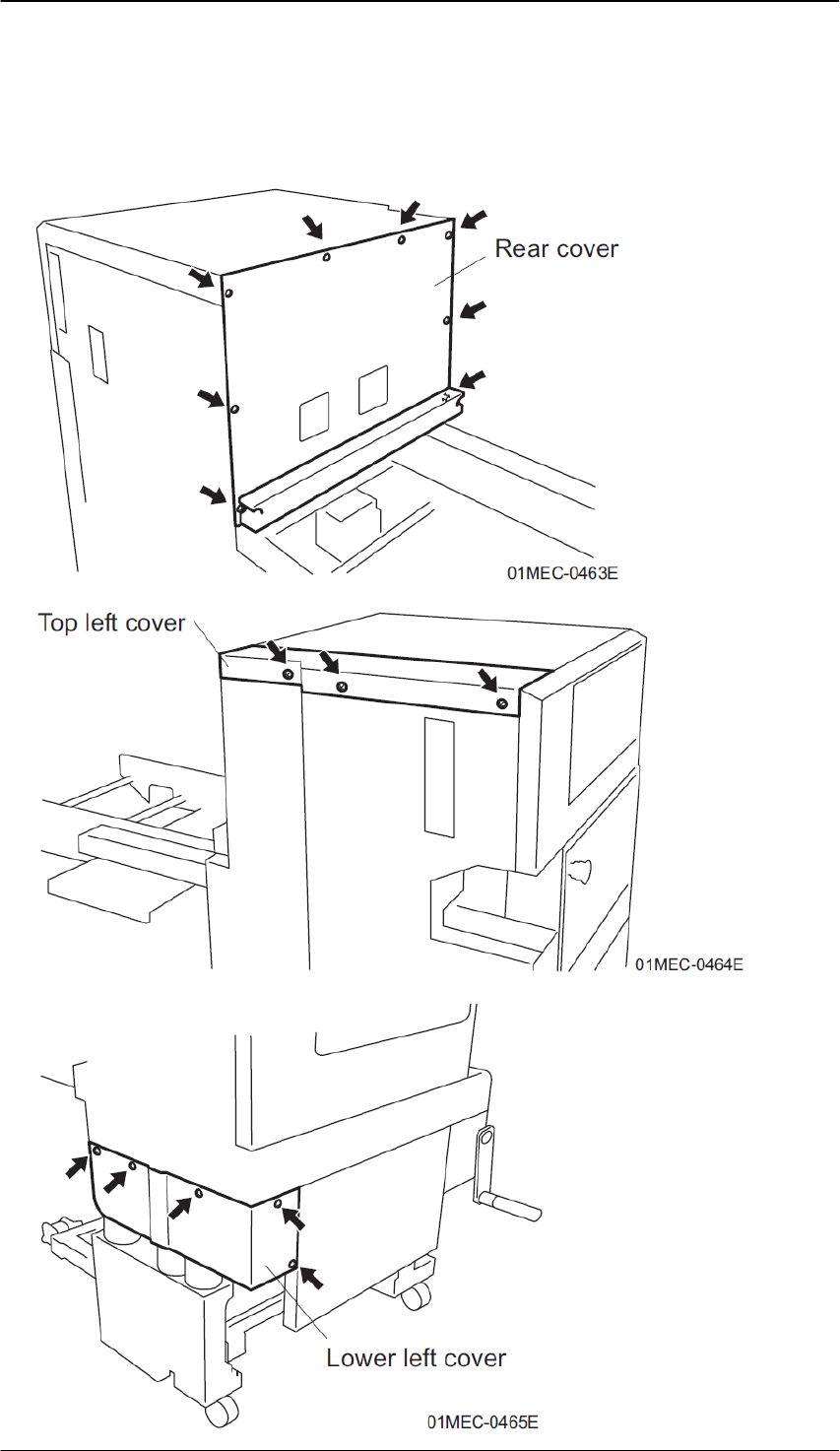

1. 请取下后盖板。
2. 请取下顶盖板(左侧)。
3. 请取下下盖板(左侧)。
Edition 1.0
NXT II
用户高级培训手册
FMC-1010-003-0C
3-68
FUJI MACHINE MFG. CO., LTD
4. 请拆除单元后面的侧盖板(左侧)的固定螺丝(4 个)。
5. 请拆除固定螺丝(9 个)、侧盖板(左侧)。
Edition 1.0
NXT II
用户高级培训手册
FMC-1010-003-0C
3-69
FUJI MACHINE MFG. CO., LTD
侧盖板(右侧)
1. 请取下后盖板。
2. 如果料斗型料带托架安装在侧盖板(右侧)上，请取下料斗型料带托架。
3. 请拆除单元后面的侧盖板(右侧)的固定螺丝(4 个)。
