Edition 1.0 N X T I I 用户高级培训手册 FMC-1010-003-0 C 3-70 FUJI MACHINE MFG. CO., LTD 4. 请拆除下图所示的侧盖板 ( 右侧 ) 的固定螺丝 (3 处 ) 。 5. 请拆除固定螺丝 (8 个 ) 、侧盖板 ( 右侧 ) 。 备注 ) 不需要取下进口盖板 ( 图中暗部 ) 。
Edition 1.0
NXT II
用户高级培训手册
FMC-1010-003-0C
3-69
FUJI MACHINE MFG. CO., LTD
侧盖板(右侧)
1. 请取下后盖板。
2. 如果料斗型料带托架安装在侧盖板(右侧)上，请取下料斗型料带托架。
3. 请拆除单元后面的侧盖板(右侧)的固定螺丝(4 个)。
Edition 1.0
NXT II
用户高级培训手册
FMC-1010-003-0C
3-70
FUJI MACHINE MFG. CO., LTD
4. 请拆除下图所示的侧盖板(右侧)的固定螺丝(3 处)。
5. 请拆除固定螺丝(8 个)、侧盖板(右侧)。
备注
)
不需要取下进口盖板
(
图中暗部
)
。
Edition 1.0
NXT II
用户高级培训手册
FMC-1010-003-0C
3-71
FUJI MACHINE MFG. CO., LTD

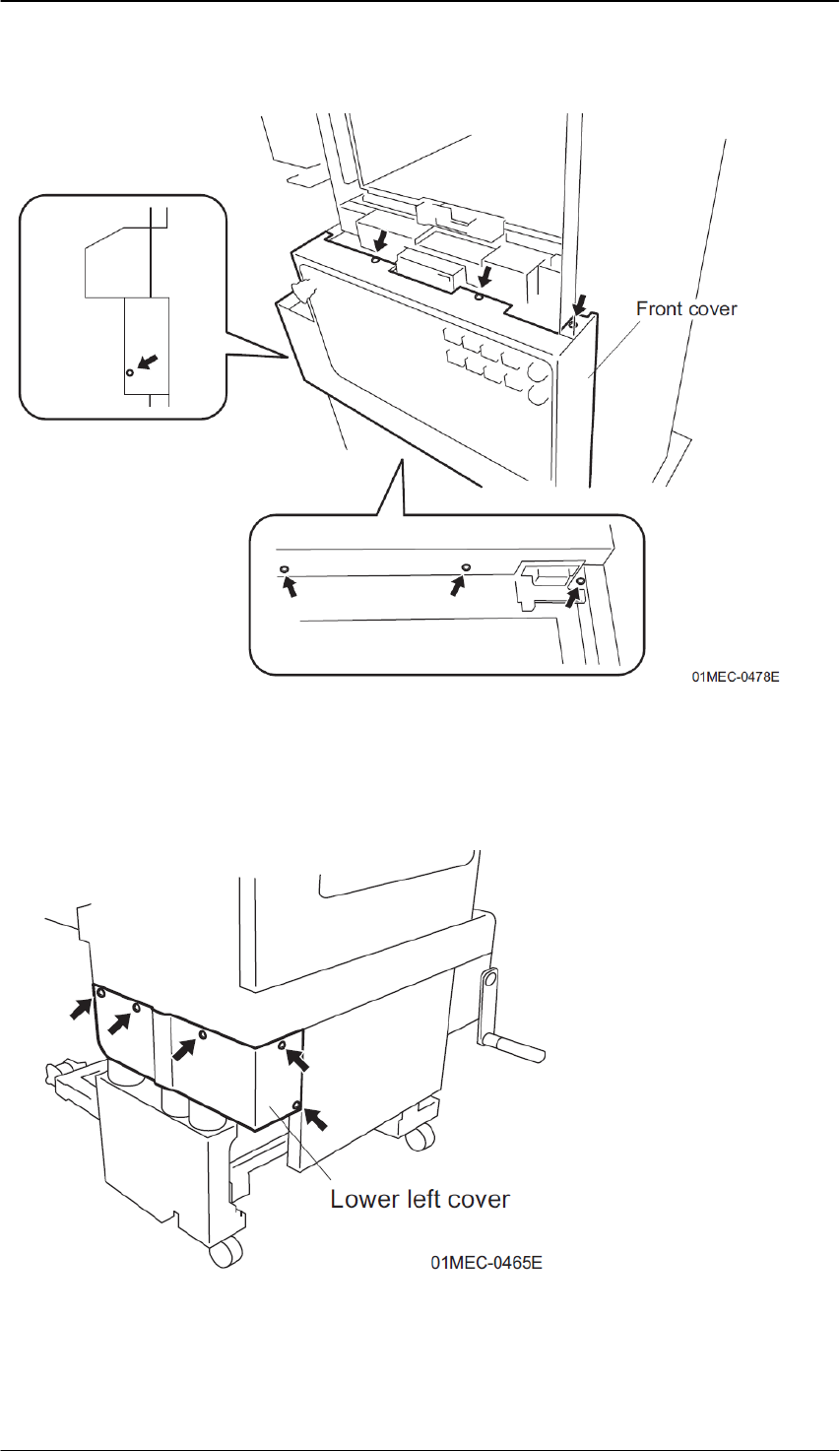

前盖板
1. 请从前盖板的上下及左侧面拆除固定螺丝。
2. 请拉前盖板到面前。
3. 请拆除各种导线接插头。
下盖板
1. 请取下下盖板(左侧)。
