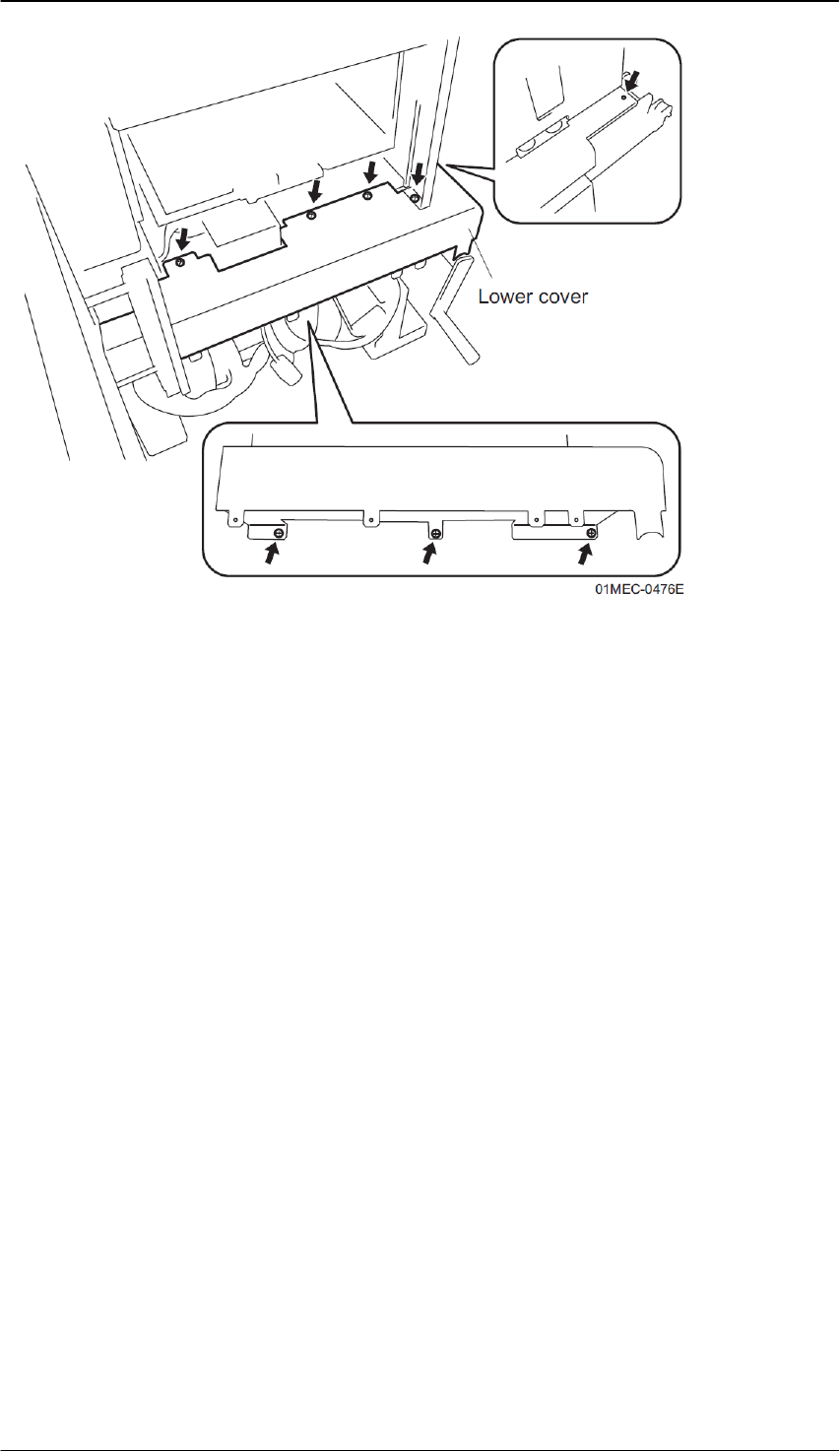

5. 请拉出下盖板到面前。
Edition 1.0
NXT II
用户高级培训手册
FMC-1010-003-0C
3-74
FUJI MACHINE MFG. CO., LTD
3.24 料盘单元-LTC·基座之间插座的更换
3.24.1 必要工具
六角扳手一套
3.24.2 更换方法
万一分解料盘单元-LTC·基座部分插座的时候，请按照下述要点组装插座。
注意
)
·插座的连接以及拆除，请务必在切断电源后进行。
·分解插座时，在复原时不要弄错步骤，请对齐侧面的识别线。
1. 将主电源开关 OFF。

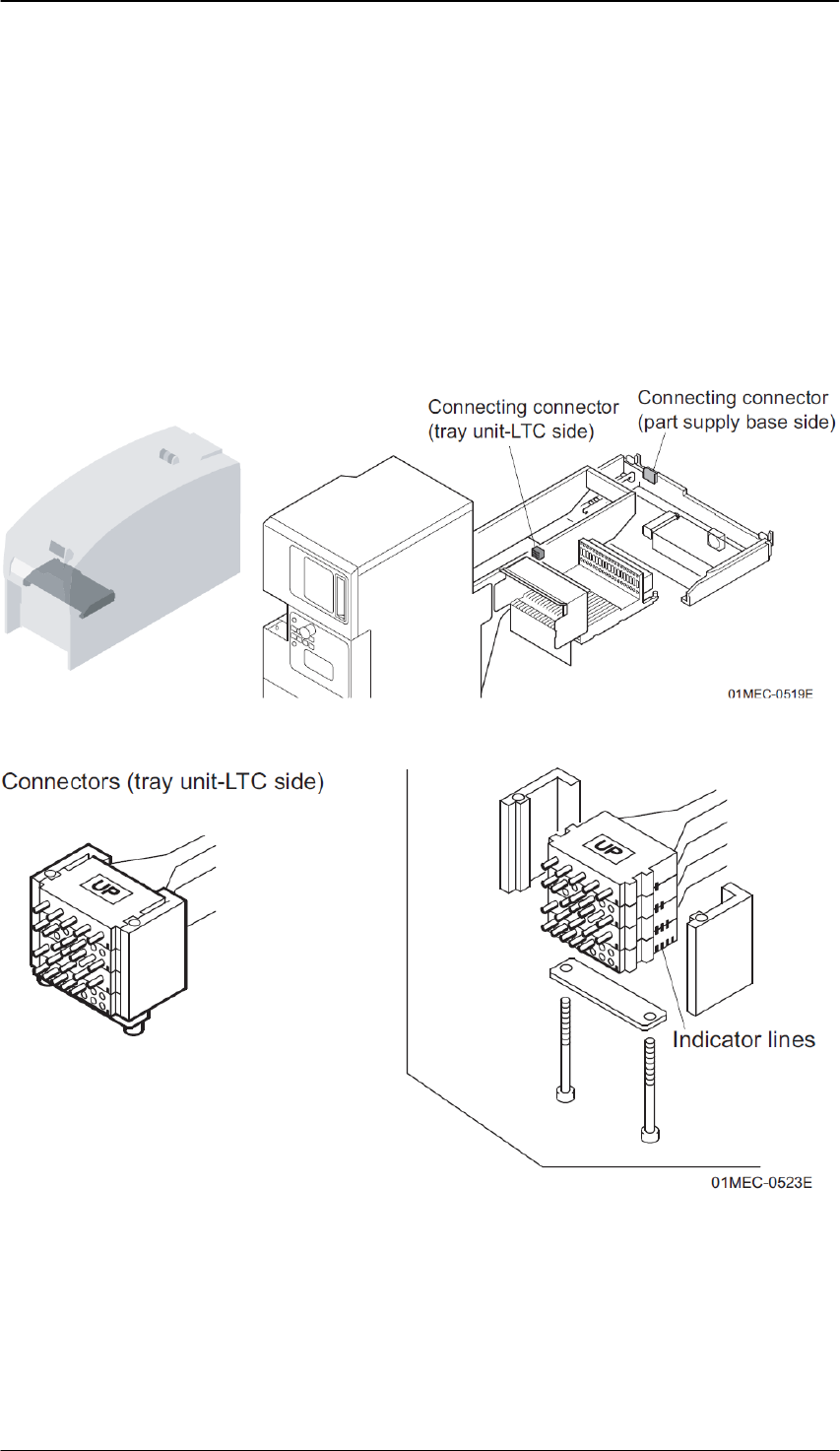

2. 在料盘单元-LTC 和料站托架基座上的图示位置上有用于配线的组合插座。
3. 万一产生有必要拆除插座而分解插座时，在复原时请对齐侧面的识别线后装上插座。
Edition 1.0
NXT II
用户高级培训手册
FMC-1010-003-0C
3-75
FUJI MACHINE MFG. CO., LTD
3.25 料盘单元-LTC 盖板的拆除
3.25.1 必要工具
十字螺丝刀、六角扳手套件

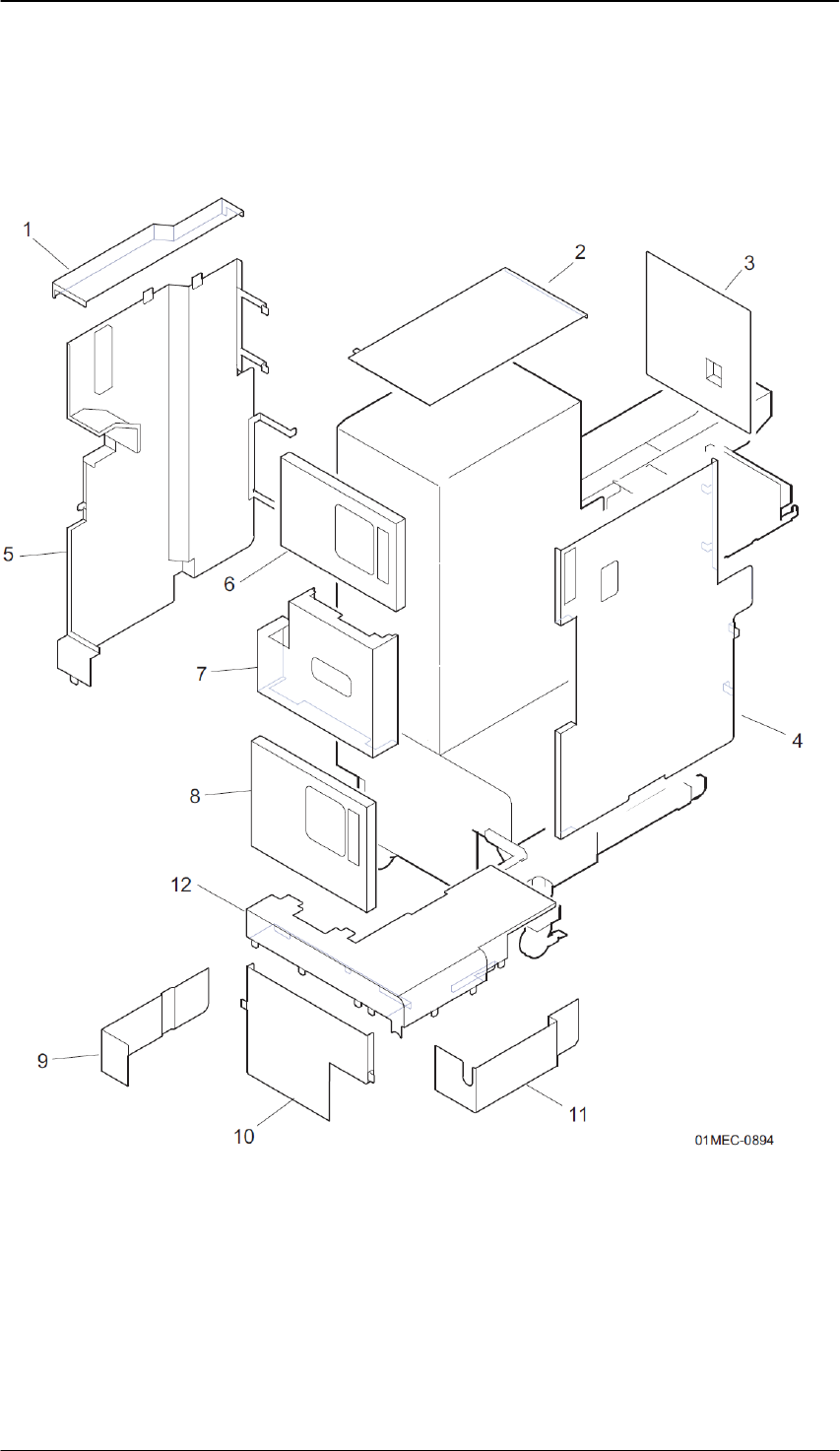

3.25.2 料盘单元-LTC 盖板的构成部件
1.顶盖罩(左侧) 7.前盖板
2.顶盖罩 8.下料盘箱门
3.后盖罩 9.下盖板(左侧)
4.侧盖罩(右侧) 10.下盖板(中央)
5.侧盖罩(左侧) 11.下盖板(右侧)
6.上料盘箱门 12.下盖板
