Edition 1.0 N X T I I 用户高级培训手册 FMC-1010-003-0 C 3-77 FUJI MACHINE MFG. CO., LTD 4. 请拆除单元后面的侧盖板 ( 左侧 ) 的固定螺丝 (4 个 ) 。 5. 请拆除固定螺丝 (9 个 ) 、侧盖板 ( 左侧 ) 。
Edition 1.0
NXT II
用户高级培训手册
FMC-1010-003-0C
3-76
FUJI MACHINE MFG. CO., LTD
3.25.3 拆除方法
警告
)
进行
MTU-LTC
盖板的拆除或安装时，请一定要在从机器上取出料盘单元的状态下进行。
侧盖板(左侧)

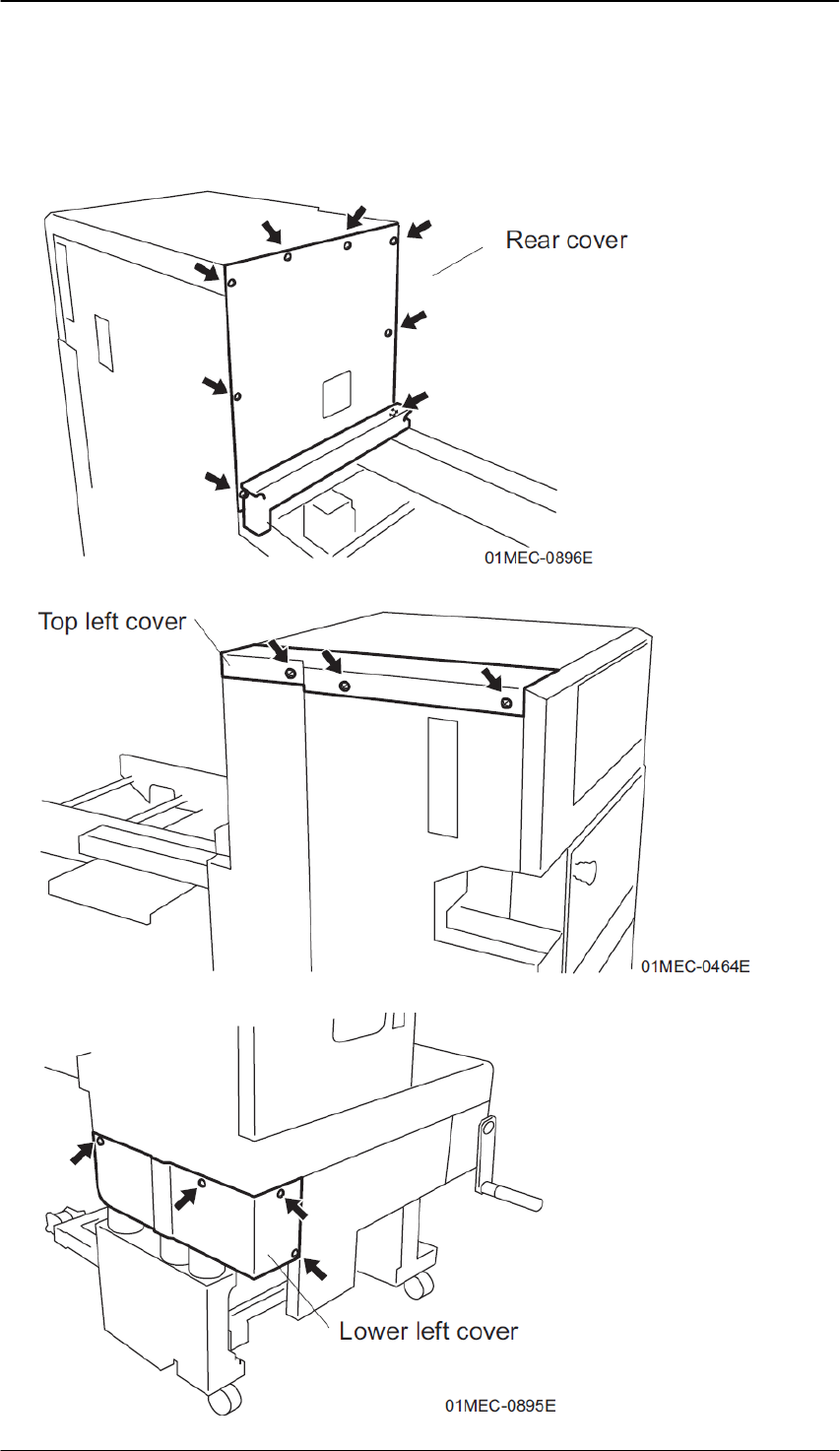

1. 请取下后盖板。
2. 请取下顶盖板(左侧)。
3. 请取下下盖板(左侧)。
Edition 1.0
NXT II
用户高级培训手册
FMC-1010-003-0C
3-77
FUJI MACHINE MFG. CO., LTD
4. 请拆除单元后面的侧盖板(左侧)的固定螺丝(4 个)。
5. 请拆除固定螺丝(9 个)、侧盖板(左侧)。
Edition 1.0
NXT II
用户高级培训手册
FMC-1010-003-0C
3-78
FUJI MACHINE MFG. CO., LTD
侧盖板(右侧)

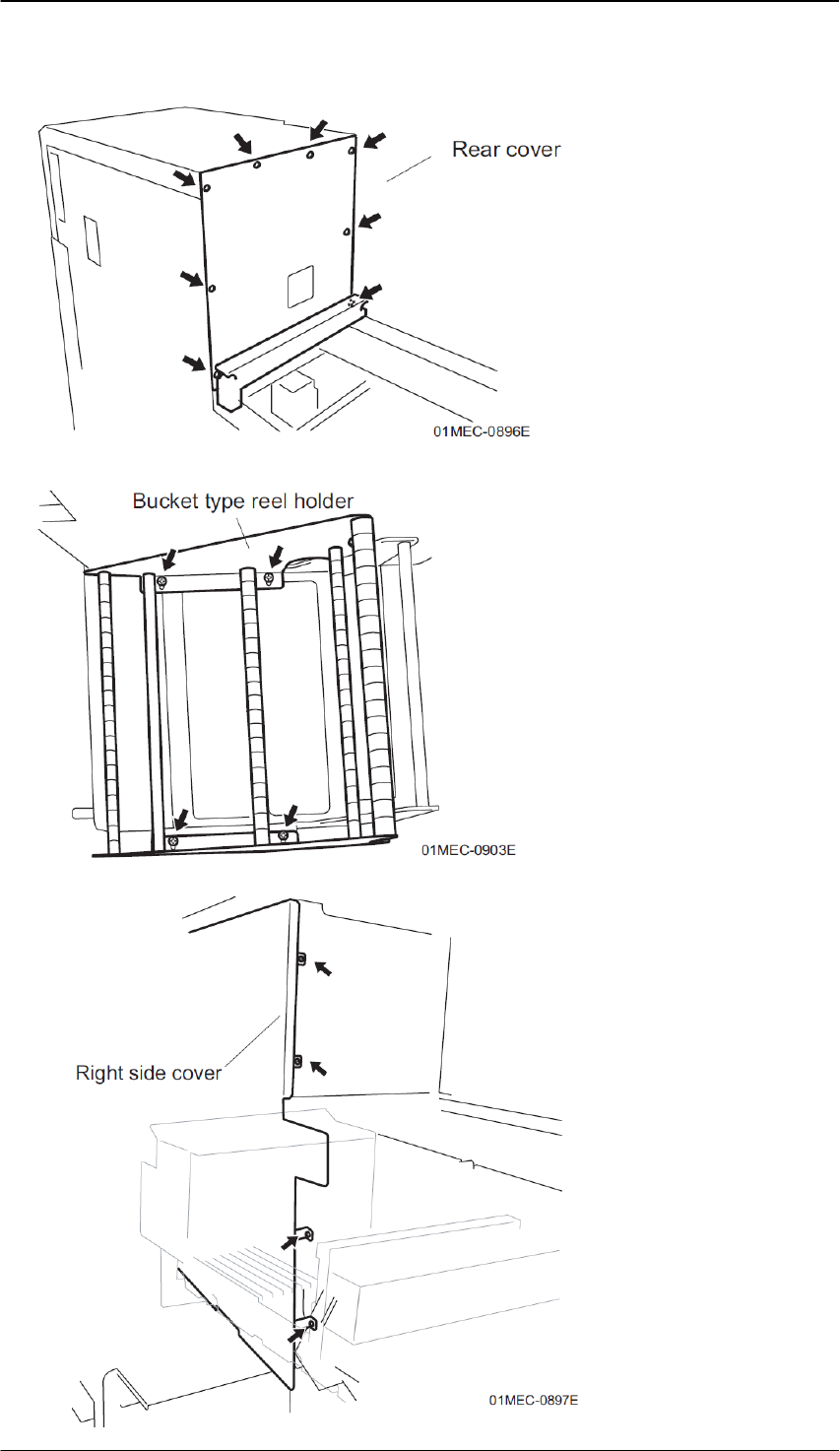

1. 请取下后盖板。
2. 如果料斗型料带托架安装在侧盖板(右侧)上，请取下料斗型料带托架。
3. 请拆除单元后面的侧盖板(右侧)的固定螺丝(4 个)。
