Edition 1.0 N X T I I 用户高级培训手册 FMC-1010-003-0 C 3-80 FUJI MACHINE MFG. CO., LTD 前盖板 1. 请从前盖板的上下及左侧面拆除固定螺丝。 2. 请拉前盖板到面前。 3. 请拆除各种导线接插头。 下盖板 1. 请取下下盖板 ( 左侧 ) 。
Edition 1.0
NXT II
用户高级培训手册
FMC-1010-003-0C
3-79
FUJI MACHINE MFG. CO., LTD

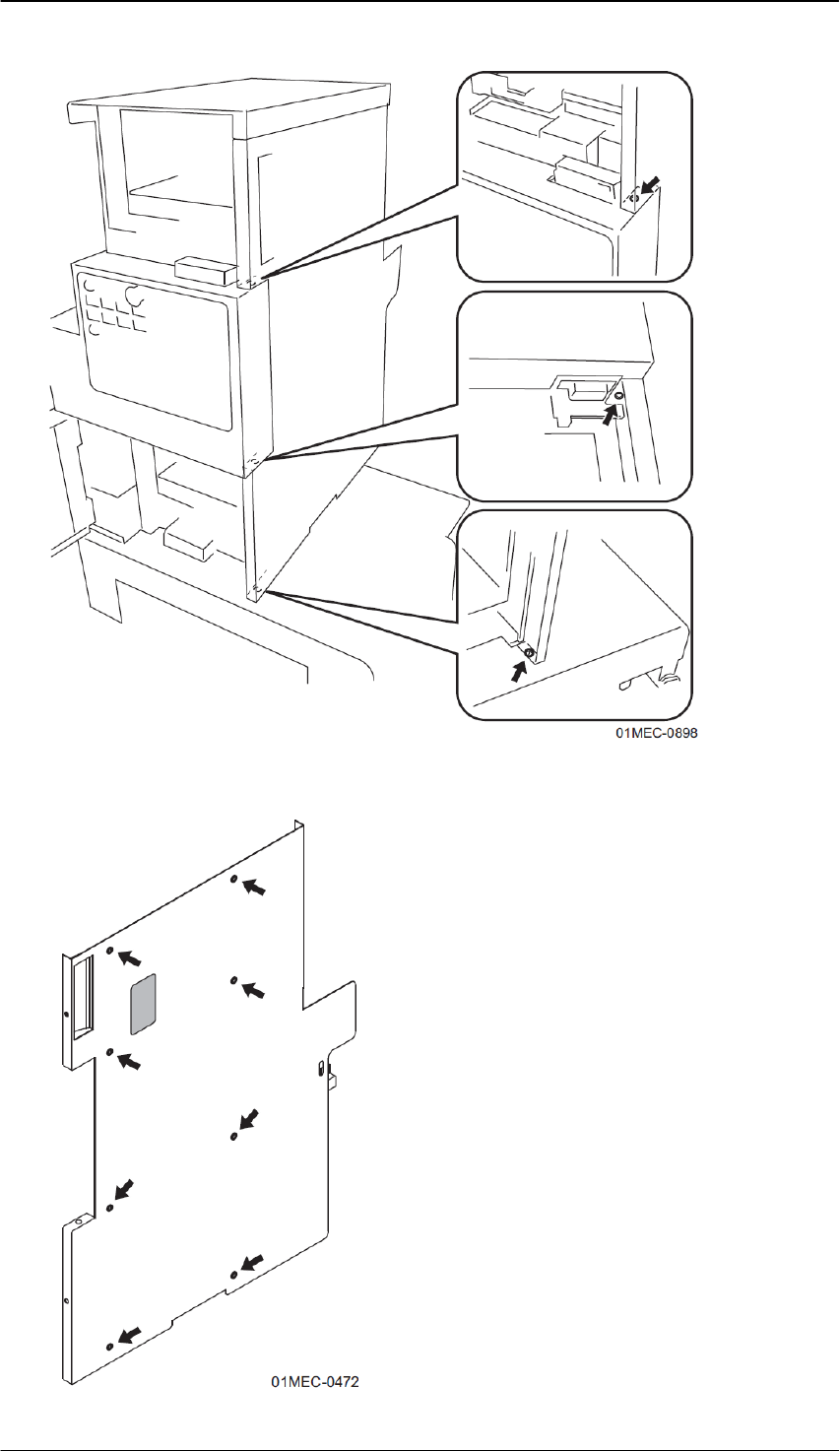

4. 请拆除下图所示的侧盖板(右侧)的固定螺丝(3 处)。
5. 请拆除固定螺丝(8 个)、侧盖板(右侧)。
备注
)
不需要取下进口盖板
(
图中暗部
)
。
Edition 1.0
NXT II
用户高级培训手册
FMC-1010-003-0C
3-80
FUJI MACHINE MFG. CO., LTD

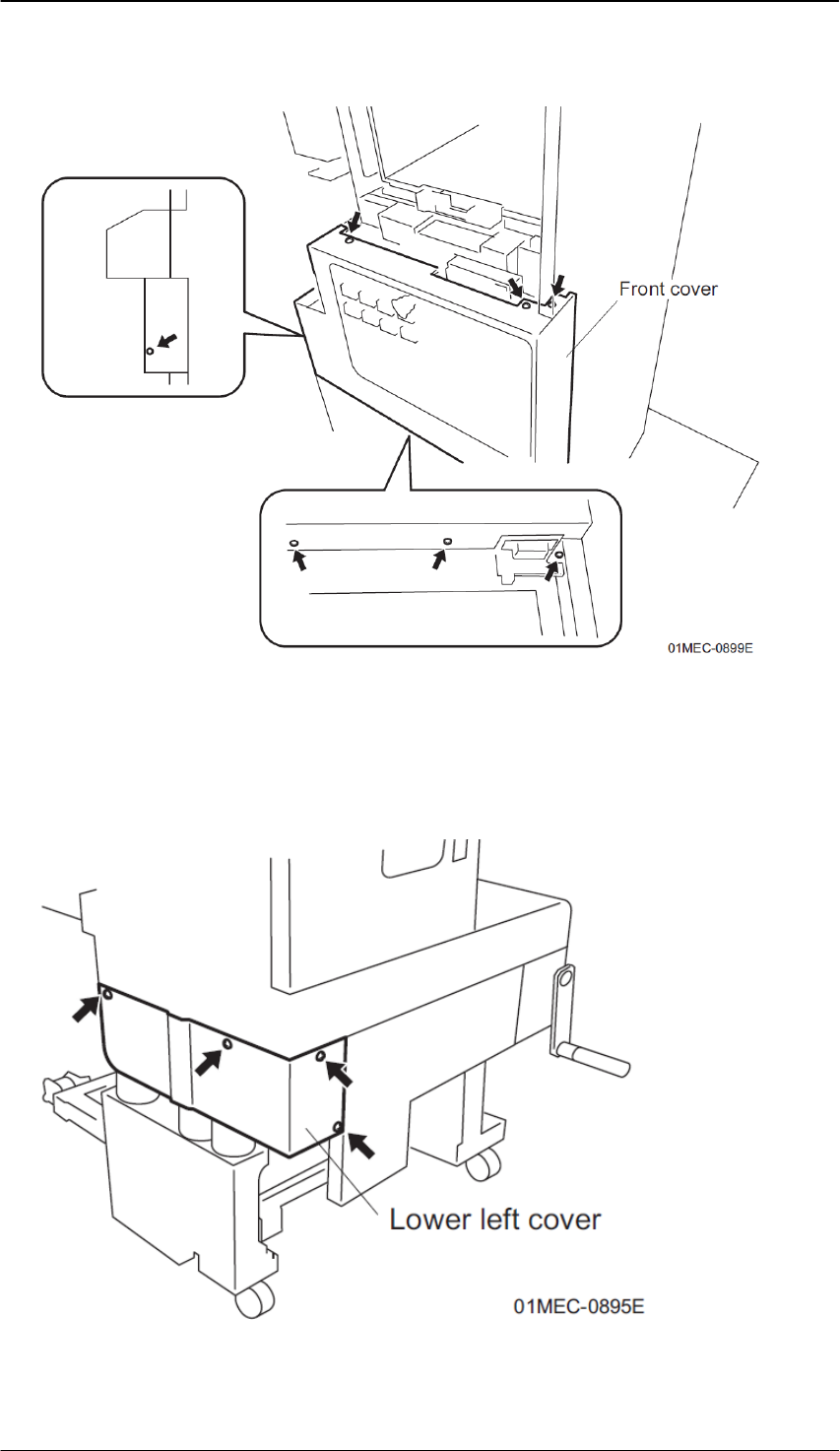

前盖板
1. 请从前盖板的上下及左侧面拆除固定螺丝。
2. 请拉前盖板到面前。
3. 请拆除各种导线接插头。
下盖板
1. 请取下下盖板(左侧)。
Edition 1.0
NXT II
用户高级培训手册
FMC-1010-003-0C
3-81
FUJI MACHINE MFG. CO., LTD

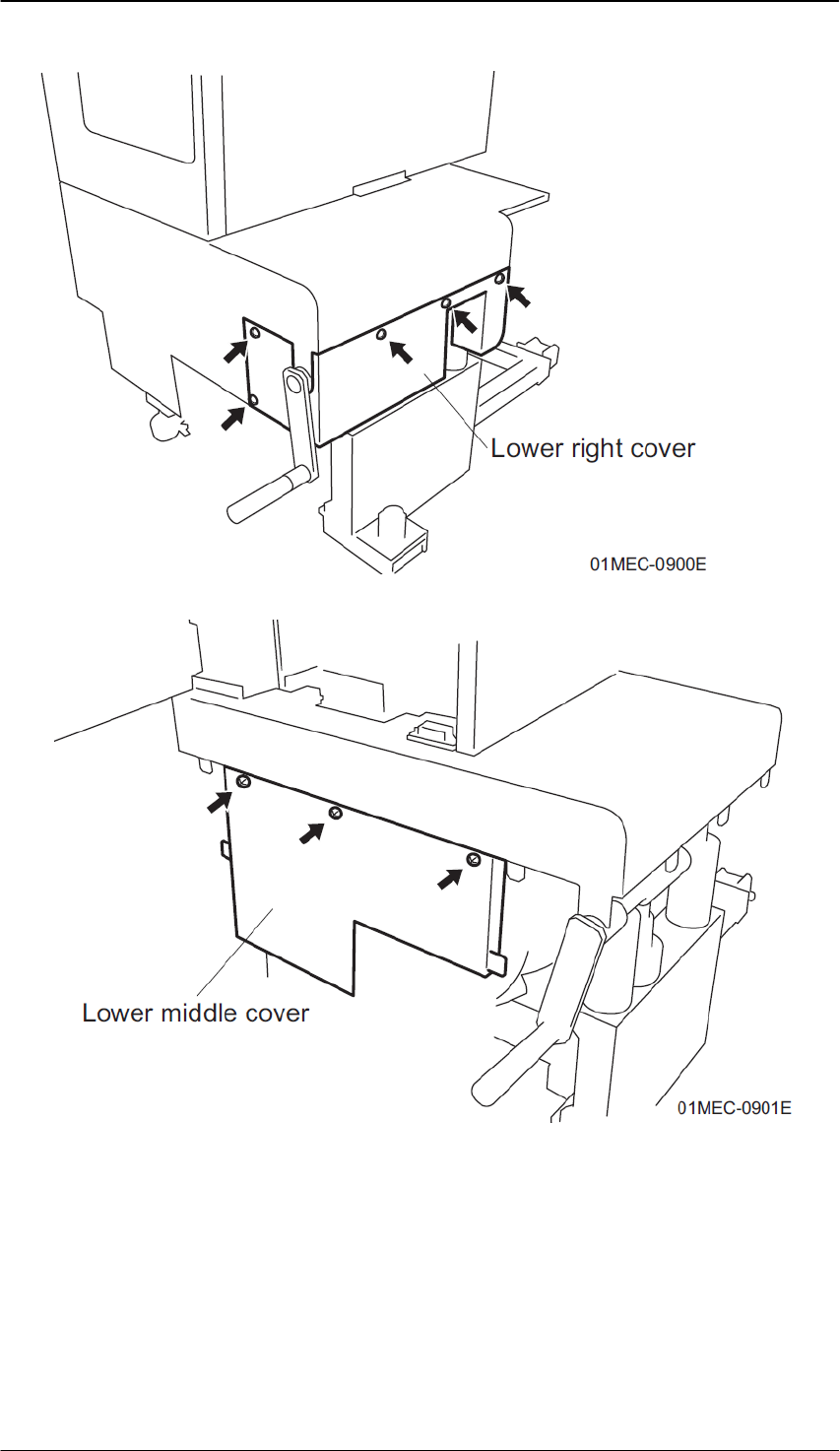

2. 请取下下盖板(右侧)。
3. 请取下下盖板(前面)。
4. 请拆除下盖板的固定螺丝(8 个)。
