Edition 1.0 N X T I I 用户高级培训手册 FMC-1010-003-0 C 4-50 FUJI MACHINE MFG. CO., LTD 4.23 料盘单元 -LTC 的 TY 轴 ·TZ 轴伺服放大器的电池 4.23.1 更换时期 电池报警时。 注意 ) ・ 请不要使用指定以外的 电池。 ・ 请在不切断机器电源状 态下更换电池。没有接通电源的 状态下拆下电池时， 有必要重新设 定马达的原点 。 ・ 使用完的电池请…
Edition 1.0
NXT II
用户高级培训手册
FMC-1010-003-0C
4-49
FUJI MACHINE MFG. CO., LTD
5. 打开控制器前面的电池盖板。
6. 拆下电池的导线插头，与新品的电池更换。
7. 安装电池后，确认「BAT」LED 已经熄灭。
8. 关上电池盖板。
9. 关紧控制器的安全门。
Edition 1.0
NXT II
用户高级培训手册
FMC-1010-003-0C
4-50
FUJI MACHINE MFG. CO., LTD
4.23 料盘单元-LTC 的 TY 轴·TZ 轴伺服放大器的电池
4.23.1 更换时期
电池报警时。
注意
)
・
请不要使用指定以外的电池。
・
请在不切断机器电源状态下更换电池。没有接通电源的状态下拆下电池时，有必要重新设
定马达的原点。
・
使用完的电池请根据处理地区的规定进行处理。
4.23.2 更换方法

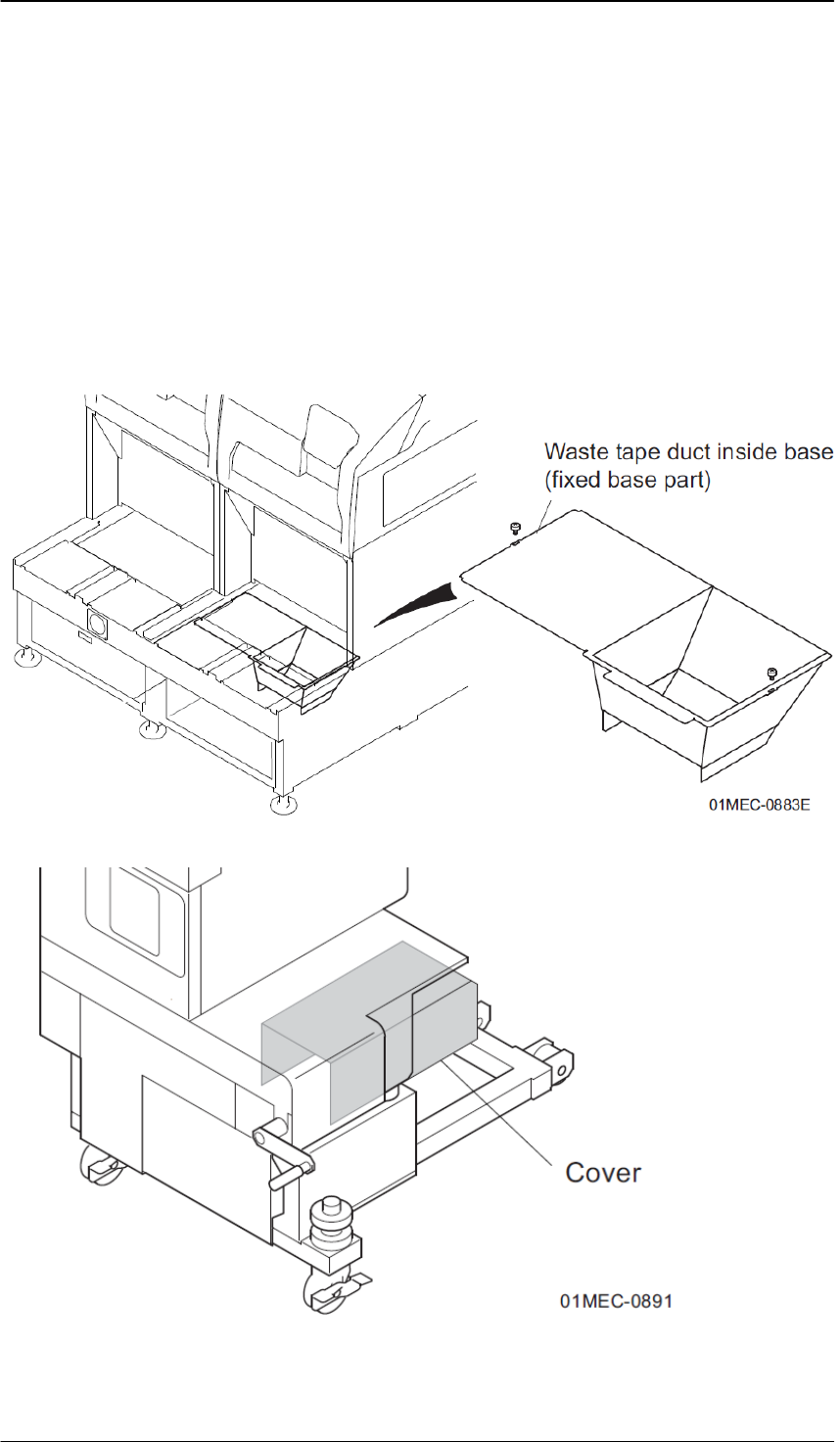

1. 请拆除基座内废料带处理输送槽（基座固定部分）。
2. 拧松螺丝，拆下料盘单元-LTC 的左侧面下部的盖罩。
3. 请接通模组的电源，安装料盘单元-LTC。
Edition 1.0
NXT II
用户高级培训手册
FMC-1010-003-0C
4-51
FUJI MACHINE MFG. CO., LTD
4. 请拆除料盘单元-LTC 的废料带箱。
5. 拧松螺丝，打开正面下部的盖罩。详细请参考" 8.25 拆下料盘单元-LTC 盖板 "。
6. 请打开控制箱内的各个电池盒，将电池与新品更换。TZ 轴电池的更换时，请把手放入料
盘单元-LTC 和模组之间以及正面下侧的开口部进行操作。
7. 请从模组上拆除料盘单元-LTC。
8. 请装上料盘单元-LTC 的盖板。
