4.28 废料带处理单元的可动刀刃的更换

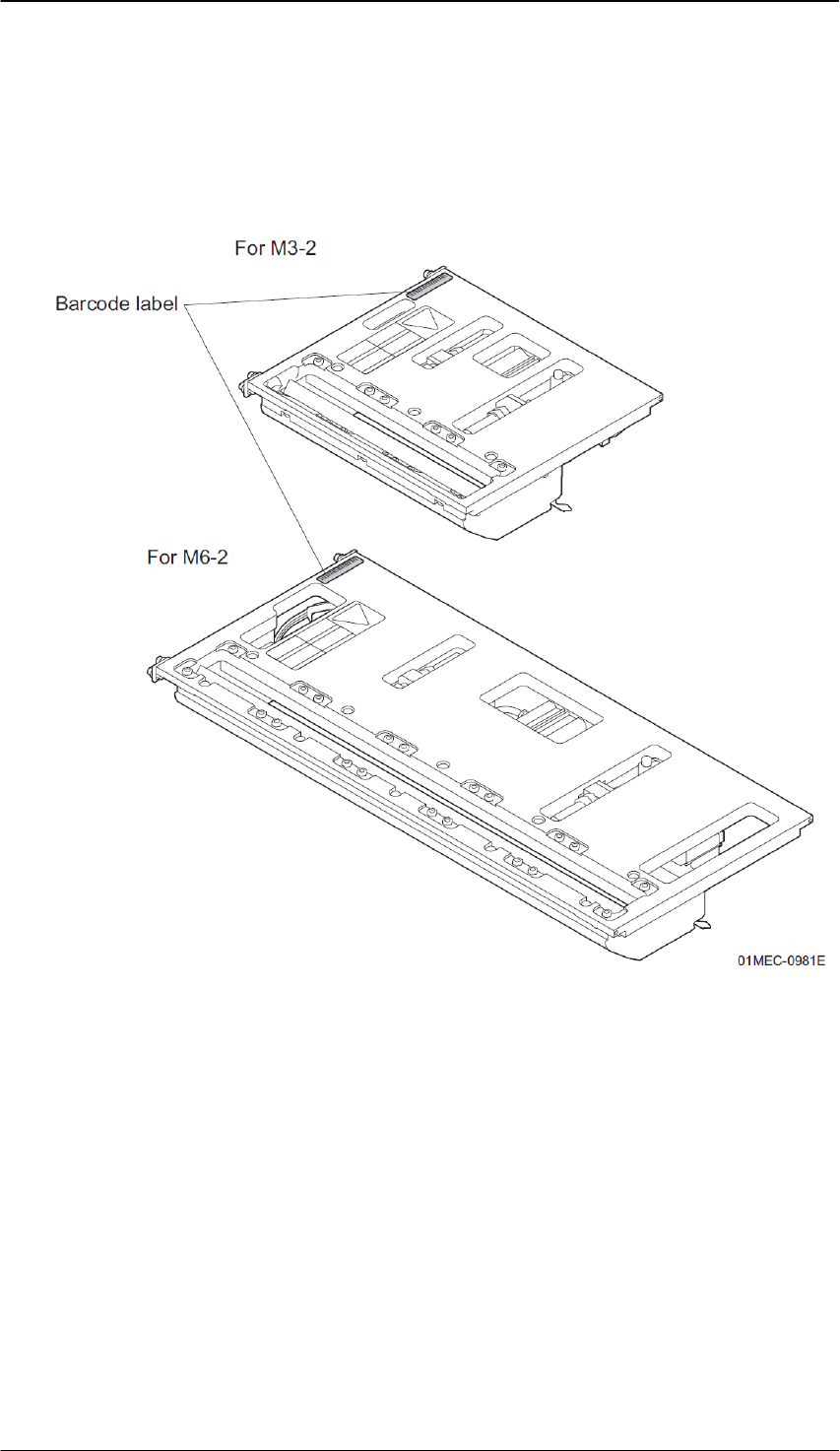

在废料带处理单元上有 A 型和 B 型 2 种，根据销售时期而不同。要区分 2 种废料带单元时，
请参考粘贴在背面的条形码上记载的单元识别记号。
·A 型单元的种类识别记号：M3-2 用 TCM3A、M6-2 用 TCM6A
·B 型单元的种类识别记号：M3-2 用 TCM3B、M6-2 用 TCM6B
警告
)
・
请别将手指放入废料带处理单元的开口部，以免受伤。
・
除调整间隙以外，操作中请在可动刀刃和固定刀刃之间放入胶纸带等，以免受伤。
4.28.1 更换时期
在可动刀刃残缺、刀口变钝等需要更换的时候。
Edition 1.0
NXT II
用户高级培训手册
FMC-1010-003-0C
4-74
FUJI MACHINE MFG. CO., LTD
4.28.2 准备的物品
A 型的时候
Edition 1.0
NXT II
用户高级培训手册
FMC-1010-003-0C
4-75
FUJI MACHINE MFG. CO., LTD
B 型的时候
4.28.3 更换方法（A 型）
可动刀刃的拆除
1. 请取下废料带处理单元。(详细参考后一章节" 废料带处理单元的更换 "。)
2. 请拆除螺栓，取下盖板。
3. 请拆除螺栓，取下滑槽盖板。
