Edition 1.0 N X T I I 用户高级培训手册 FMC-1010-003-0 C 5-12 FUJI MACHINE MFG. CO., LTD 3) 选择进行 PAM 测试的生产线，然后点击 [OK] 。 4) 点击 [Top]-[View] 。
Edition 1.0
NXT II
用户高级培训手册
FMC-1010-003-0C
5-11
FUJI MACHINE MFG. CO., LTD

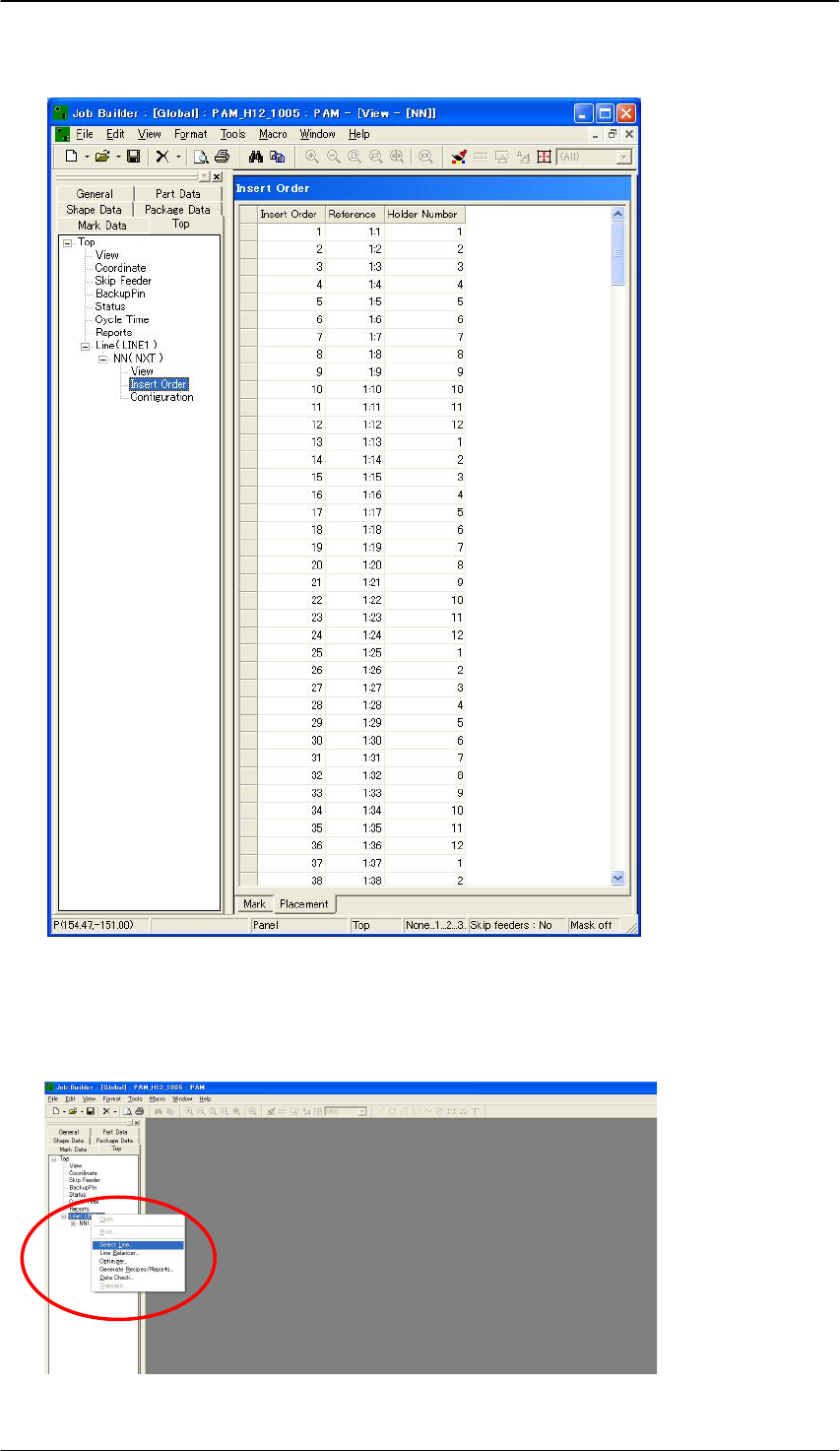

13) 双击 “Insert Order” ，然后点击 [Placement] 一栏。确认“Holder number” 是否如下所
示，V12，H12(S,HS)从 1 到 12；对 H08 头来说 1 到 8都依次设置成功。
14) 选择 [Tool]-[Data Check] 进行数据检查，并确认没有错误出现。
< H04(S),H01,H02,G04,OF head>
1) 打开需要进行 PAM 测试的工作头的 Job。
2) 点击鼠标右键选择 “Select Line” 。
Edition 1.0
NXT II
用户高级培训手册
FMC-1010-003-0C
5-12
FUJI MACHINE MFG. CO., LTD
3) 选择进行 PAM 测试的生产线，然后点击[OK]。
4) 点击[Top]-[View]。
Edition 1.0
NXT II
用户高级培训手册
FMC-1010-003-0C
5-13
FUJI MACHINE MFG. CO., LTD
5) 在 view 画面下将全部的 sequence 框起来。
6) 点击鼠标右键选择“Reassign Part”。
