4. 请将玻璃元件安装到治具板上。对 H01、OF 工作头，安装在治具前端，从第 1 列开始安
装 32 个。对 H04(S),H02,G04 工作头来说在治具前端和后端都要安装。H02 工作头安装
64 个；H04(S)和 G04 工作头，安装 128 个(7mmGlass)。
备注
)
请保持玻璃电路板以及玻璃元件的表面处于清洁的状态。

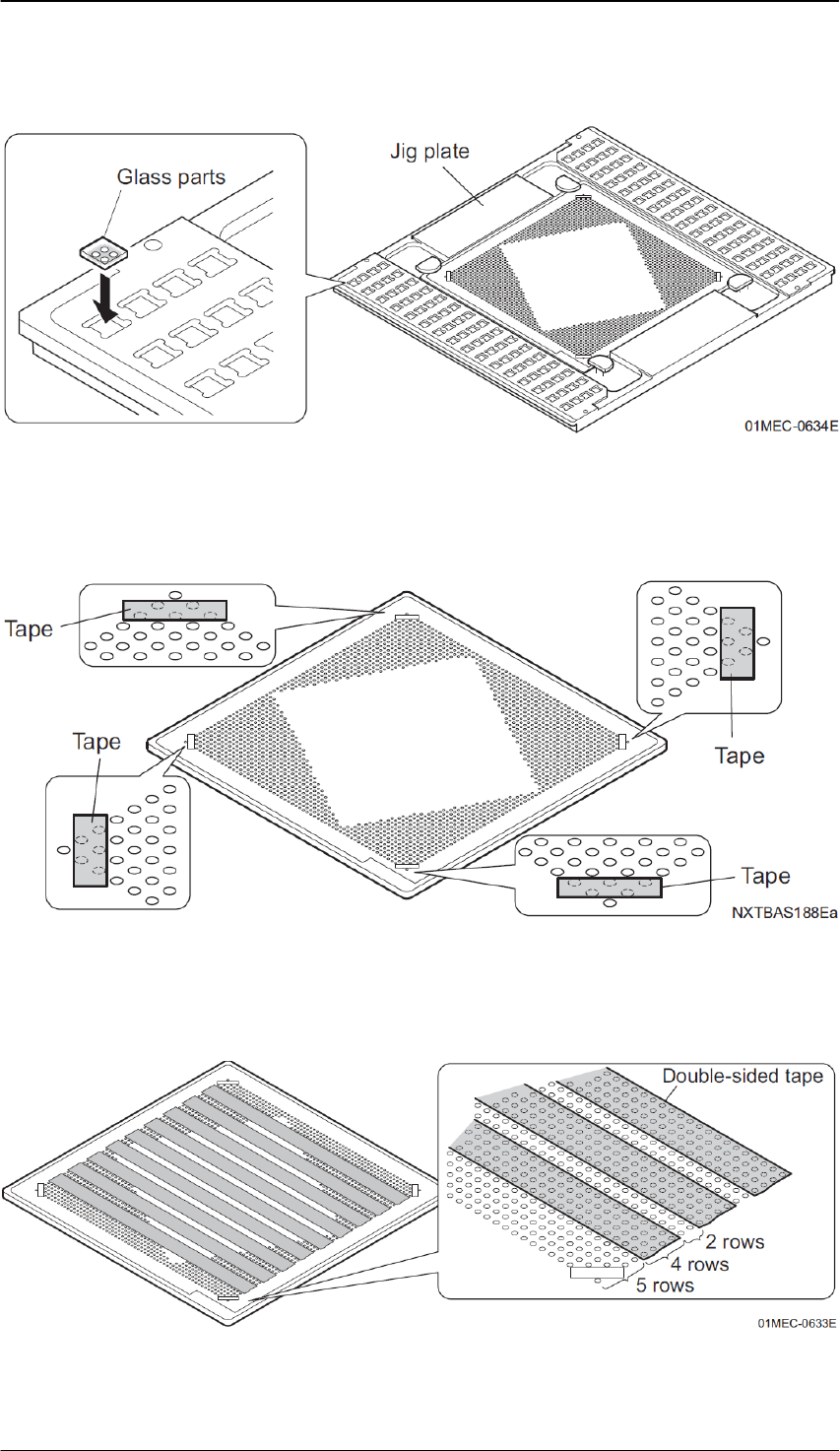

在三搬运轨道搭载机上测定 H01, H02, H04(S), G04, OF 工作头时
1. 请将与 4 角的定位点相邻的 2 列的定位点用粘纸覆盖住。这是为了防止错误读取在 4 角的
定位点。覆盖的粘纸请贴在玻璃电路板的定位点印刷面。
2. 请在玻璃电路板上贴双面粘纸（10mm 宽，半透明型）。从上向下空开 5 列覆盖住定位点
的 4 列进行粘贴。空开 2 列后再贴以下的 4 列。请注意在 4 角的定位点上，不要贴双面粘
纸。粘贴粘纸的张数如下所示。
・ 测定 H01, OF 工作头时: 5 张 测定 H02, H04(S), G04 工作头时: 9 张
备注
)
请确认玻璃电路板和双面粘纸之间没有气泡和异物。
3. 请在 6 个治具料盘(AA83E**)上放入 32 个辅助件(PM0CBS*)。请在 5 个治具料盘各放入 6
个辅助件、1 个料盘中各放入 2 个辅助件。
Edition 1.0
NXT II
用户高级培训手册
FMC-1010-003-0C
5-21
FUJI MACHINE MFG. CO., LTD

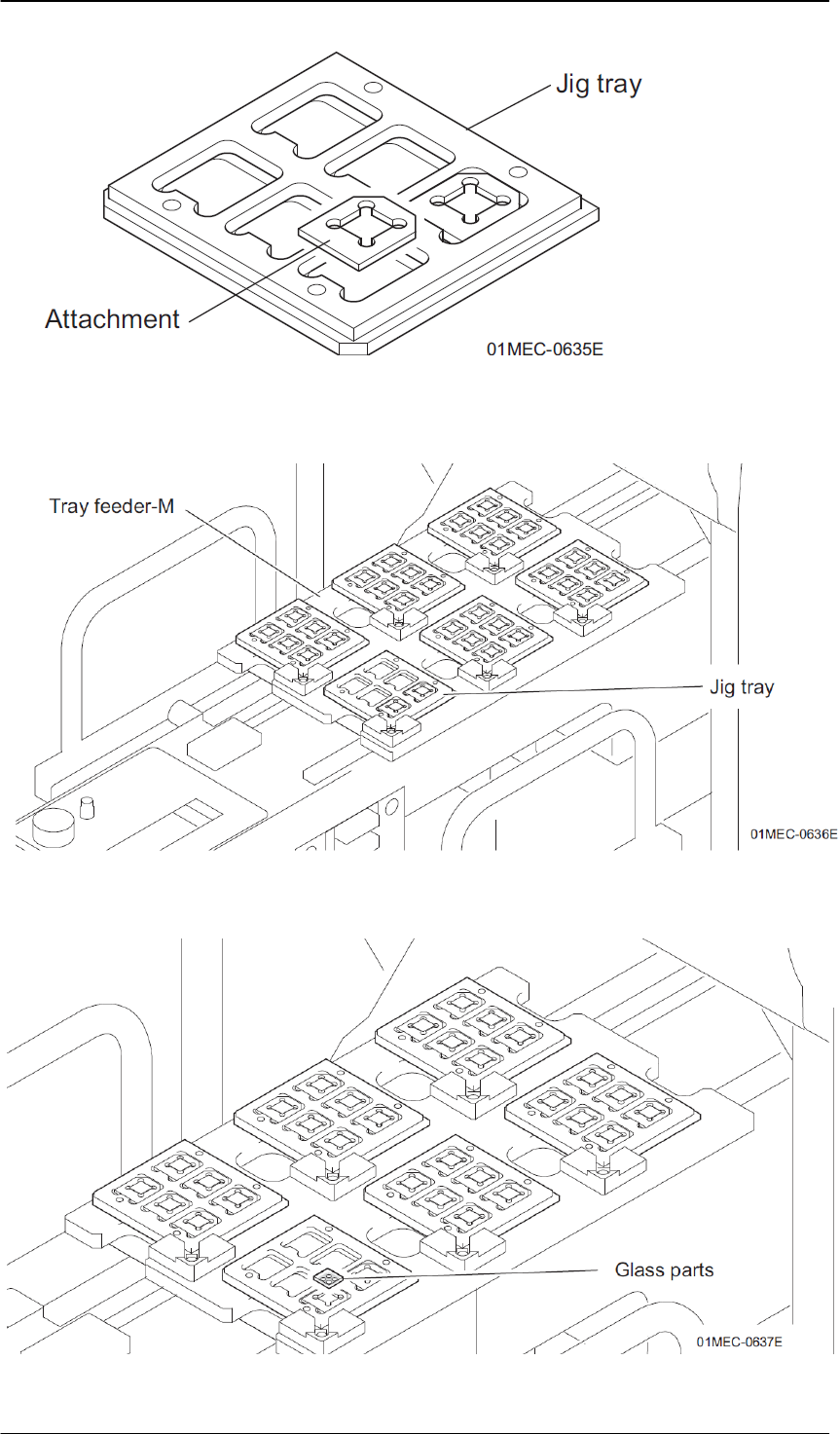

4. 准备装载了 2 英寸料盘适配器的料盘供料器 M 型，请设定测定的模组。关于料盘供料器
的详细内容请参照「料盘供料器使用说明书」。
5. 请在料盘适配器上安装 6 个治具料盘(AA83E**)。
6. 请在料盘供料器上的治具料盘设置 32 个玻璃元件。请在料盘号码 1～5 的料盘中各设置 6
个、在料盘号码 6 的料盘中设置 2 个玻璃元件。
备注
)
请保持玻璃电路板以及玻璃元件的表面处于清洁的状态。
Edition 1.0
NXT II
用户高级培训手册
FMC-1010-003-0C
5-22
FUJI MACHINE MFG. CO., LTD

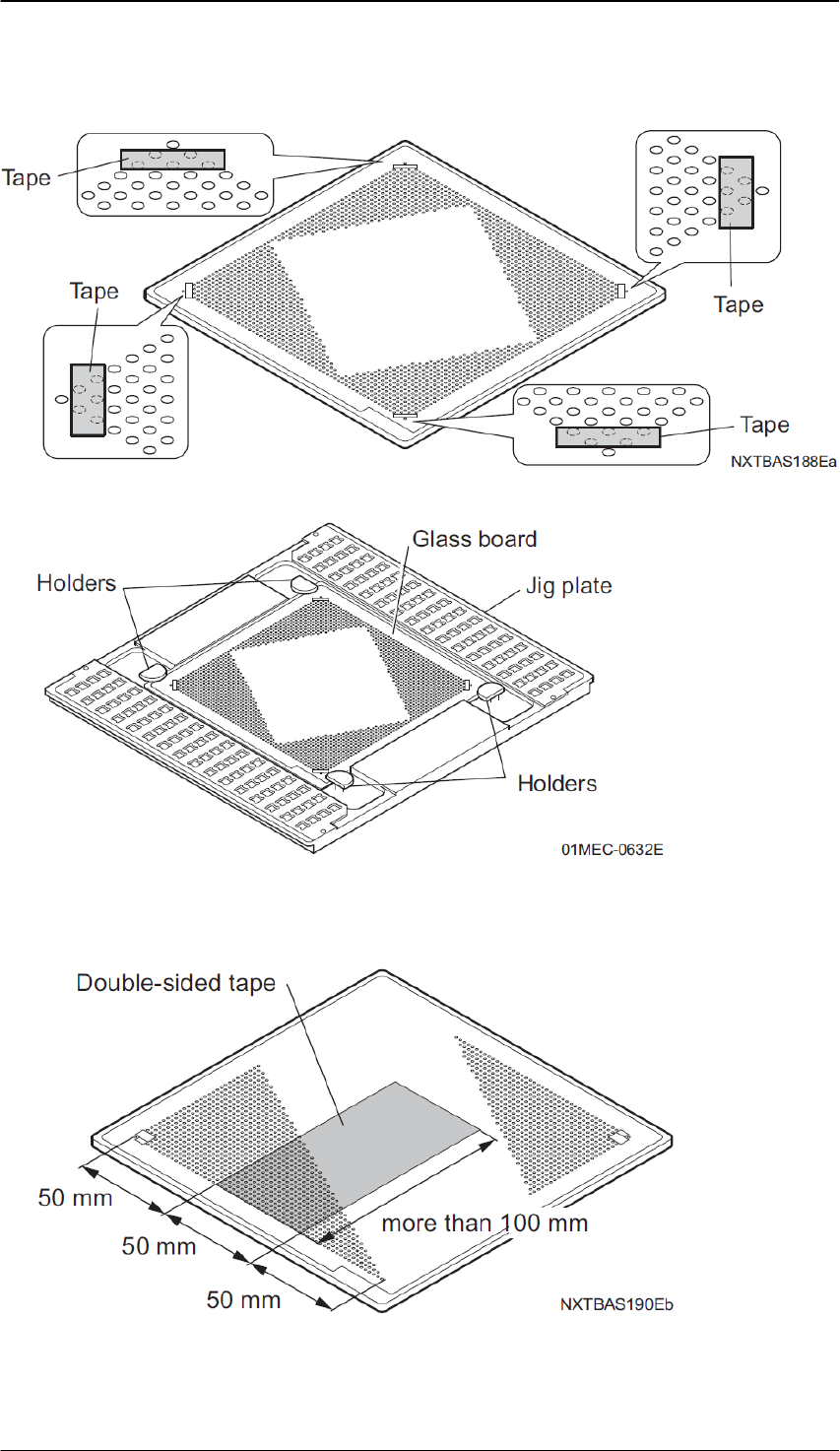

测定 H08，H12(S)，H12HS，V12 工作头时
1. 请将与 4 角的定位点相邻的 2 列的定位点用粘纸覆盖住。这是为了防止错误读取在 4 角的
定位点。覆盖的粘纸请贴在玻璃电路板的定位点印刷面。
2. 请将玻璃电路板的定位点印刷面向上，安装在治具板的中央，并用 4 个螺丝固定。
3. 请在玻璃电路板上用双面粘纸（约 50mm 宽，长 100mm 以上）粘贴。此时，请注意在 4
角的定位点上，不要粘贴双面粘纸。
备注
)
请确认在玻璃电路板和双面粘纸之间是否有气泡和异物。
4. 将 1005 白色元件安装在 8mm 供料器上，将送料间距对准 2mm。请将这个供料器安装在
执行 PAM 的模组的料站上。
