Edition 1.0
NXT II
用户高级培训手册
FMC-1010-003-0C
5-46
FUJI MACHINE MFG. CO., LTD
4. 接着进行灵敏度的设定。

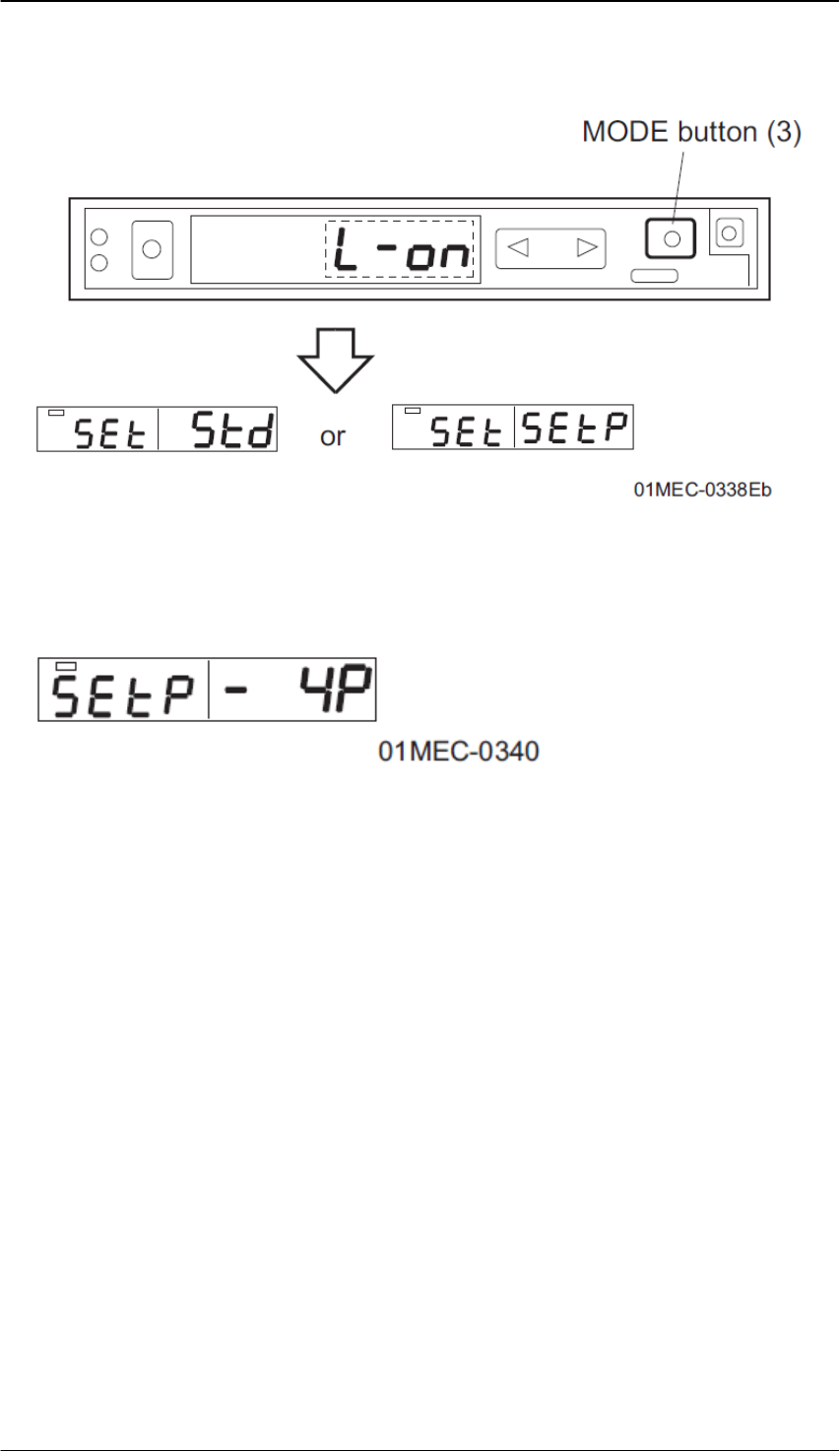

・ 连续按下 MODE 按键(3)3 秒左右，再按下 1 次后进入设定画面。
5. 如果画面显示出「Std」则按下 1 次箭头键（无论在哪一边）后，切换到「% tuning」模
式。如果出现「SEtP」画面则不需要进行此操作。
6. 按下 1 次 MODE 按键。
7. 按下箭头键，设定数值为「-4P」。
8. 按下 1 次 MODE 按键 3 秒以上后即可决定数值。
9. 再次按下 1 次 MODE 按键。
10. 关闭传感器放大器的盖罩，将模组插入到原来的位置。
Edition 1.0
NXT II
用户高级培训手册
FMC-1010-003-0C
5-47
FUJI MACHINE MFG. CO., LTD
5.3 模组用真空传感器的灵敏度调整
5.3.1 调整方法
1. 请向前方抽出要调整的模组。要调整的模组在基座的左端，而模组的左侧带有盖罩时，要
将侧面的盖罩取下以腾出传感器附近的空间。

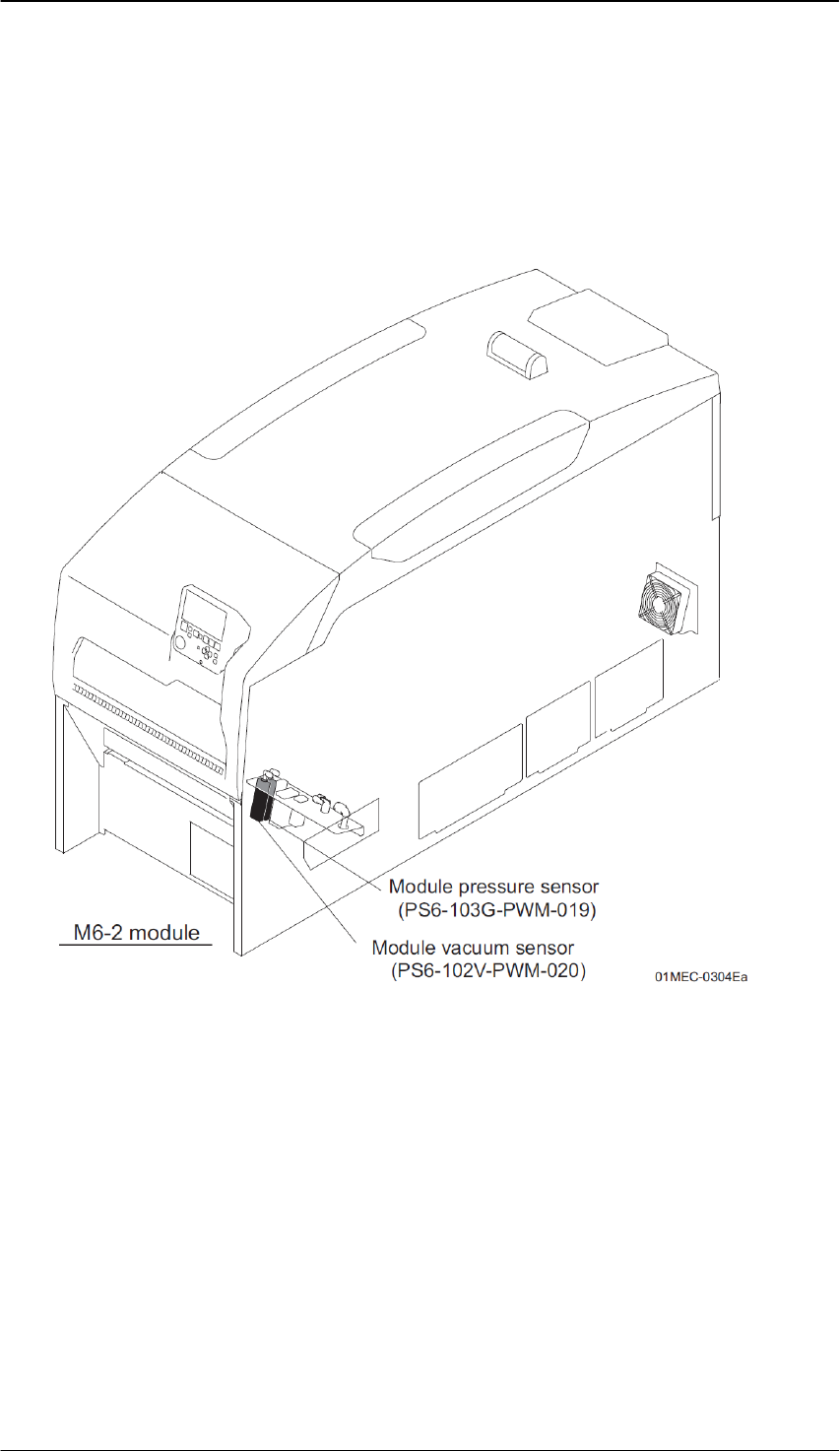

2. 模组压力传感器配置在前面左下方。这个位置上有编号的传感器有 2 个，从模组的前方看
位于前侧的一个为真空传感器。
3. 使用精密的一字型螺丝刀，将 MODE 开关变更到“S1”。
4. 用螺丝刀调节 SET1 开关，使显示值为-59。
备注
)
变更
MODE
开关的设定只能变更显示，调整
SET1
或
SET2
开关后即使开关的值不被
显示出来，调整值也会被变更。
5. 用螺丝刀将 MODE 开关变更到“S2”。
6. 用螺丝刀调节 SET2 开关，使显示值为 0.0。
7. 为了显示出现在的真空压，将 MODE 开关调回到“ME”。
备注
)
在未显示开关值的状态下变更开关时，在显示开关值后，务必将开关值调整至正确值。
8. 在取下侧面盖罩时，先把盖罩盖上，再把模组插入原来的位置。
Edition 1.0
NXT II
用户高级培训手册
FMC-1010-003-0C
5-48
FUJI MACHINE MFG. CO., LTD
5.4 模组用压力传感器的灵敏度调整
5.4.1 调整方法
1. 请向前方抽出要调整的模组。要调整的模组在基座的左端，而模组的左侧带有盖罩时，要
将侧面的盖罩取下以腾出传感器附近的空间。
2. 模组压力传感器配置在前面左下方。这个位置上有编号的传感器有 2 个，从模组的前方看
位于后侧的一个为压力传感器。
3. 使用精密的一字型螺丝刀，将 MODE 开关变更到“S1”。
4. 用螺丝刀调节 SET1 开关，使显示值为 0.40。
备注
)
变更
MODE
开关的设定只能变更显示，调整
SET1
或
SET2
开关后即使开关的值不被
显示出来，调整值也会被变更。
5. 用螺丝刀将 MODE 开关变更到“S2”。
6. 用螺丝刀调节 SET2 开关，使显示值为 0.0。
7. 为了显示出现在的真空压，将 MODE 开关调回到“ME”。
备注
)
在未显示开关值的状态下变更开关时，在显示开关值后，务必将开关值调整至正确值。
8. 在取下侧面盖罩时，先把盖罩盖上，再把模组插入原来的位置。
