Edition 1.0 N X T I I 用户高级培训手册 FMC-1010-003-0 C 6-10 FUJI MACHINE MFG. CO., LTD 6.3 模组 CPU BOX 的紧急安装 6.3.1 备份模组 CPU BOX 数据 模组 CPU BOX 里存放有 matrix data, device levelness data, 和 H04 工作头的 parts camera measurement data 。通产这…
Edition 1.0
NXT II
用户高级培训手册
FMC-1010-003-0C
6-9
FUJI MACHINE MFG. CO., LTD

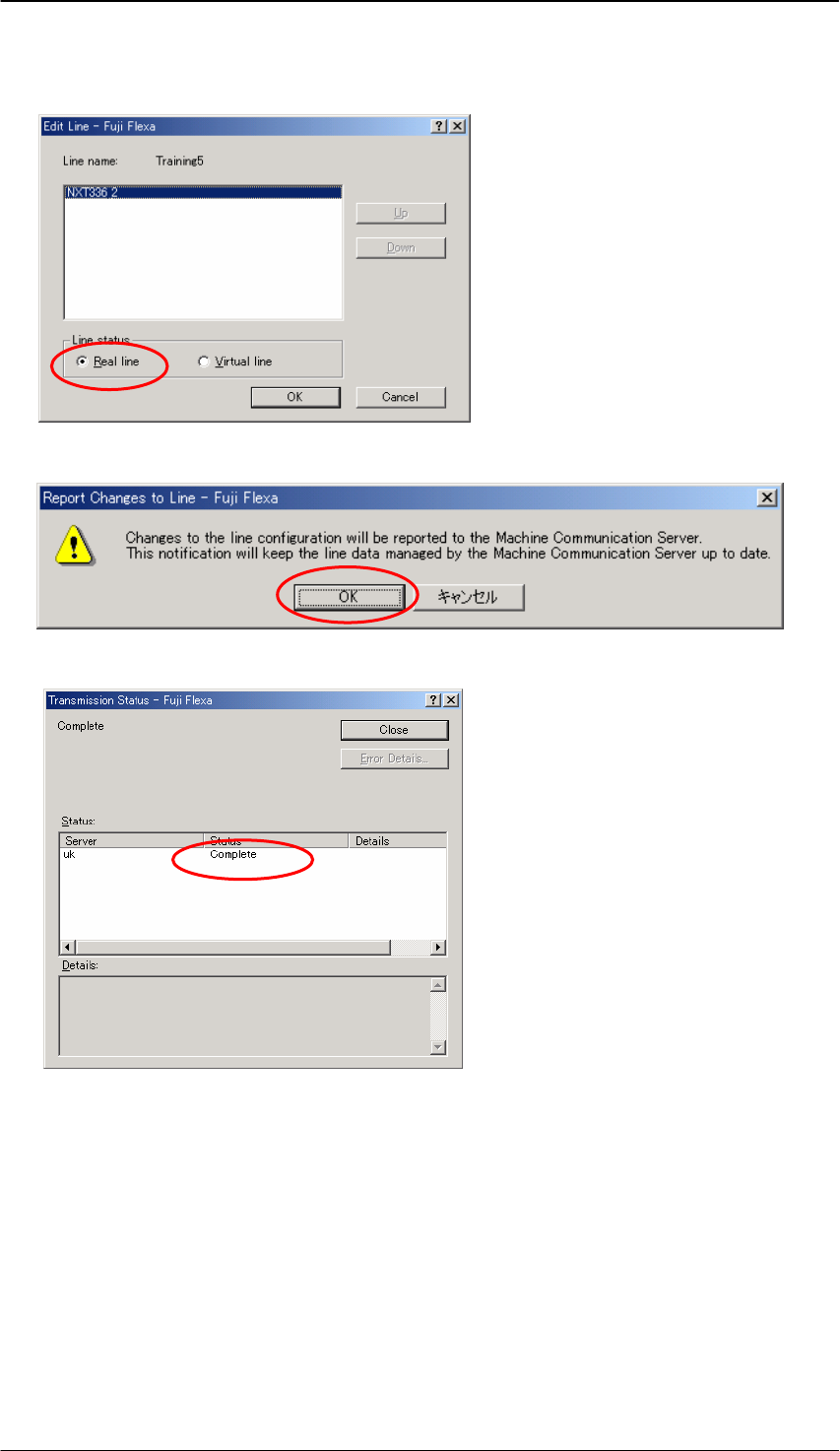

3. 同步骤 1，选择执行了紧急安装的 NXT(II)生产线，右键点击生产线并选择[Edit line]。
4. 选择 “Real line”并点击[OK]。
5. 出现下面对话框，点击[OK]。
6. 检查传送是否成功。如果出错，请检查 IP address 和网线(LAN cable)。
6.2.4 登录基座 CPU BOX 的备份数据
登录所备份的最终修正值文件。
Final Offset File
Machine configuration
详细请参考附件 “Supplement 2: Registering the Base CPU BOX Data” 。
到此基座 CPU BOX 紧急安装步骤(Emergency Install procedure)完成。
Edition 1.0
NXT II
用户高级培训手册
FMC-1010-003-0C
6-10
FUJI MACHINE MFG. CO., LTD
6.3 模组 CPU BOX 的紧急安装
6.3.1 备份模组 CPU BOX 数据
模组 CPU BOX 里存放有 matrix data, device levelness data, 和 H04 工作头的 parts camera
measurement data。通产这些数据在做完紧急安装后不会消失，但是根据所出现的故障也会
出现消失的情况。Fuji 提供有包含这些数据的软盘，请妥善保管以备使用。如果软盘丢失或损
伤，请按照附录 “Supplement 3: Backing up the Module CPU Box Data”的顺序进行事先
备份。但是如果模组 CPU box 不能正常启动的话怎部能备份这些数据。此时，请联系弊公司
Fuji Call Center 以下内容，然后就会发送给你这些数据。
Module type: M3(S, II) or M6(S, II)
Module XNo.
6.3.2 进行模组 CPU BOX 的紧急安装
1. 关闭基座电源主开关。

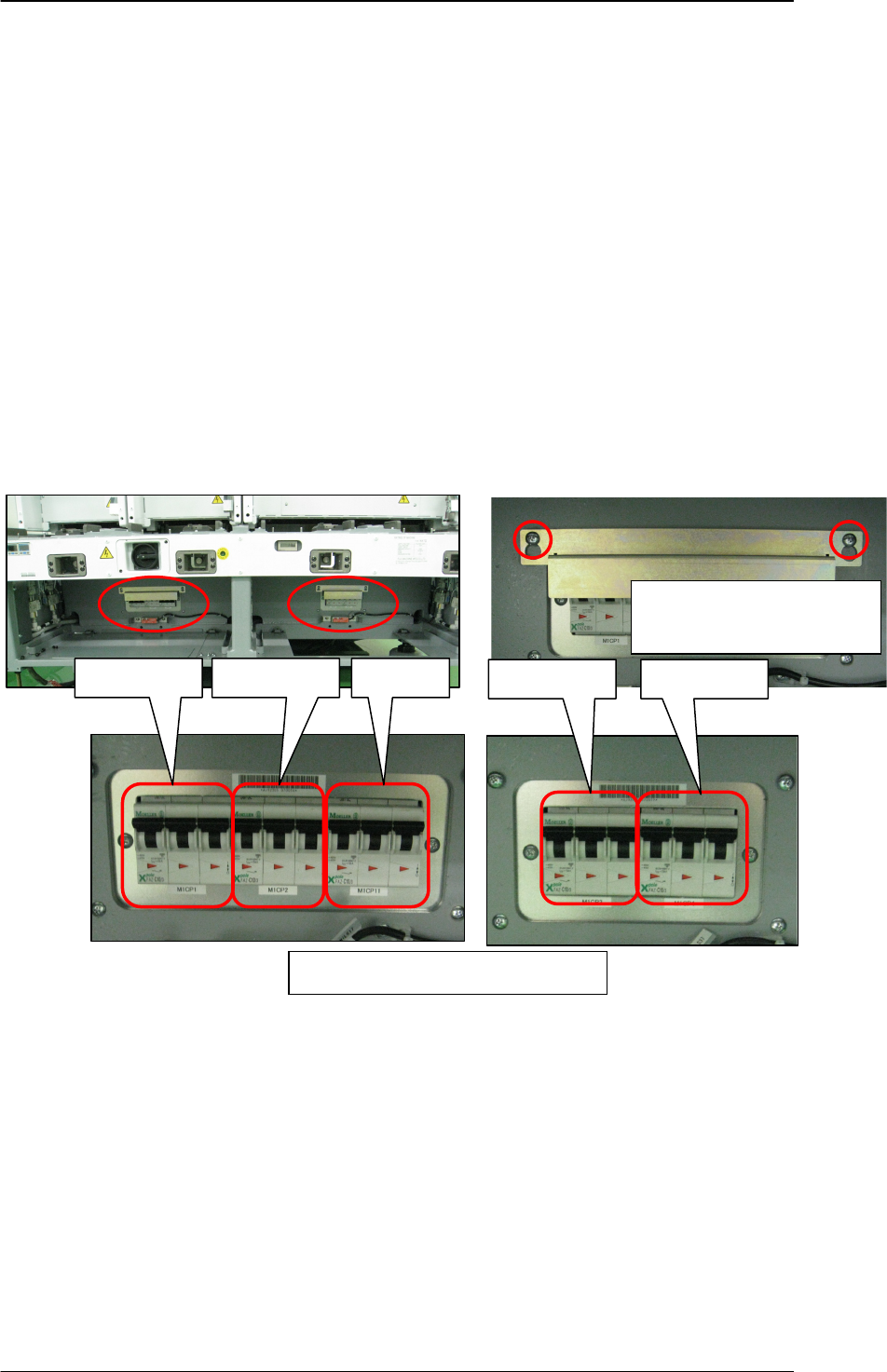

2. 打开下图所示基座开关(circuit breaker)，接着再打开需要进行紧急安装的模组的电源开关
(circuit breaker)。最后关掉所有其他电源开关(circuit breaker)。
Loosen the bolts and
remove the cover
Module 1 Module 2 Base
Module 3 Module 4
Circuit Breaker Locations
Edition 1.0
NXT II
用户高级培训手册
FMC-1010-003-0C
6-11
FUJI MACHINE MFG. CO., LTD

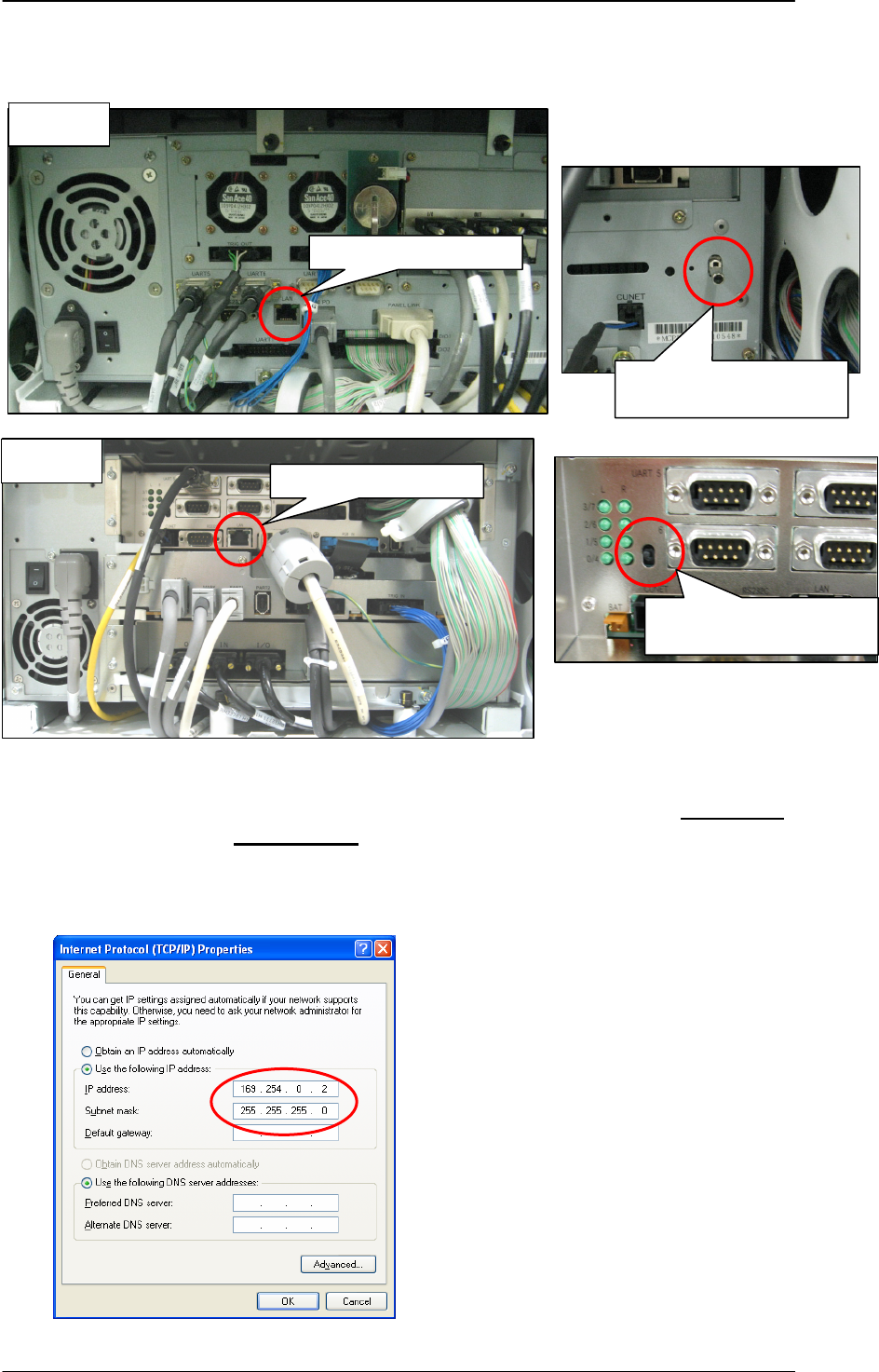

3. 使用 cross LAN cable 连接 PC 和模组 CPU box。 将模组 CPU BOX 上的 dip switch 扳
到上面设定为安全模式(safe mode)。
4. 右键点击 PC 上的[My Network]，选择[Properties] -[Local Area Connection] -[Properties]。
5. 选择[Internet Protocol (TCP/IP)] – [Properties]图标。 设定 PC 的 IP 地址为 169.254.0.2
,
设定 subnet mask 为 255.255.255.0
(IP address 的最后一位数字可以设定为除 1 和 0
以外的任何数字)。
备注：
IP
地址的最后一位数字可以设定为除
1
和
0
以外的任何数字。
IP address
不能设
定为
169.254.0.0
或
169.254.0.1
。
Raise the toggle switch
LAN cable connector
NXT
LAN cable connector
Raise the dip switch
NXTII
