Edition 1.0
NXT II
用户高级培训手册
FMC-1010-003-0C
6-11
FUJI MACHINE MFG. CO., LTD
3. 使用 cross LAN cable 连接 PC 和模组 CPU box。 将模组 CPU BOX 上的 dip switch 扳
到上面设定为安全模式(safe mode)。
4. 右键点击 PC 上的[My Network]，选择[Properties] -[Local Area Connection] -[Properties]。
5. 选择[Internet Protocol (TCP/IP)] – [Properties]图标。 设定 PC 的 IP 地址为 169.254.0.2
,
设定 subnet mask 为 255.255.255.0
(IP address 的最后一位数字可以设定为除 1 和 0
以外的任何数字)。
备注：
IP
地址的最后一位数字可以设定为除
1
和
0
以外的任何数字。
IP address
不能设
定为
169.254.0.0
或
169.254.0.1
。
Raise the toggle switch
LAN cable connector
NXT
LAN cable connector
Raise the dip switch
NXTII
Edition 1.0
NXT II
用户高级培训手册
FMC-1010-003-0C
6-12
FUJI MACHINE MFG. CO., LTD
6. 打开基座的电源主开关启动基座和模组。
如果模组处于睡眠状态
(sleep mode)
，按下操作
面板上的
POWER
键唤醒模组。
当模组 CPU 在安全模式启动后，模组 CPU BOX 的 IP
address 固定为 169.254.0.1。
7. 在 PC 端选择[Start] – [Program] – [Accessories] – [Command Prompt]，并输入命令“ping
169.254.0.1” 来检查和模组 CPU 箱的连接状态。如果返回的信息是 169.254.0.1，说 明 连
接建立完成。如果返回信息为“time out”，请重新检查 LAN cable 的连接状态以及网络设
定。
8. 将与之前安装在机器上版本相同的 NXT(II) application version CD 插入到 PC 中的 CD 驱
动器里。
9. 双击 CD drive 并选择[NXT(II)] – [Tool] – [Emergency Installer]。

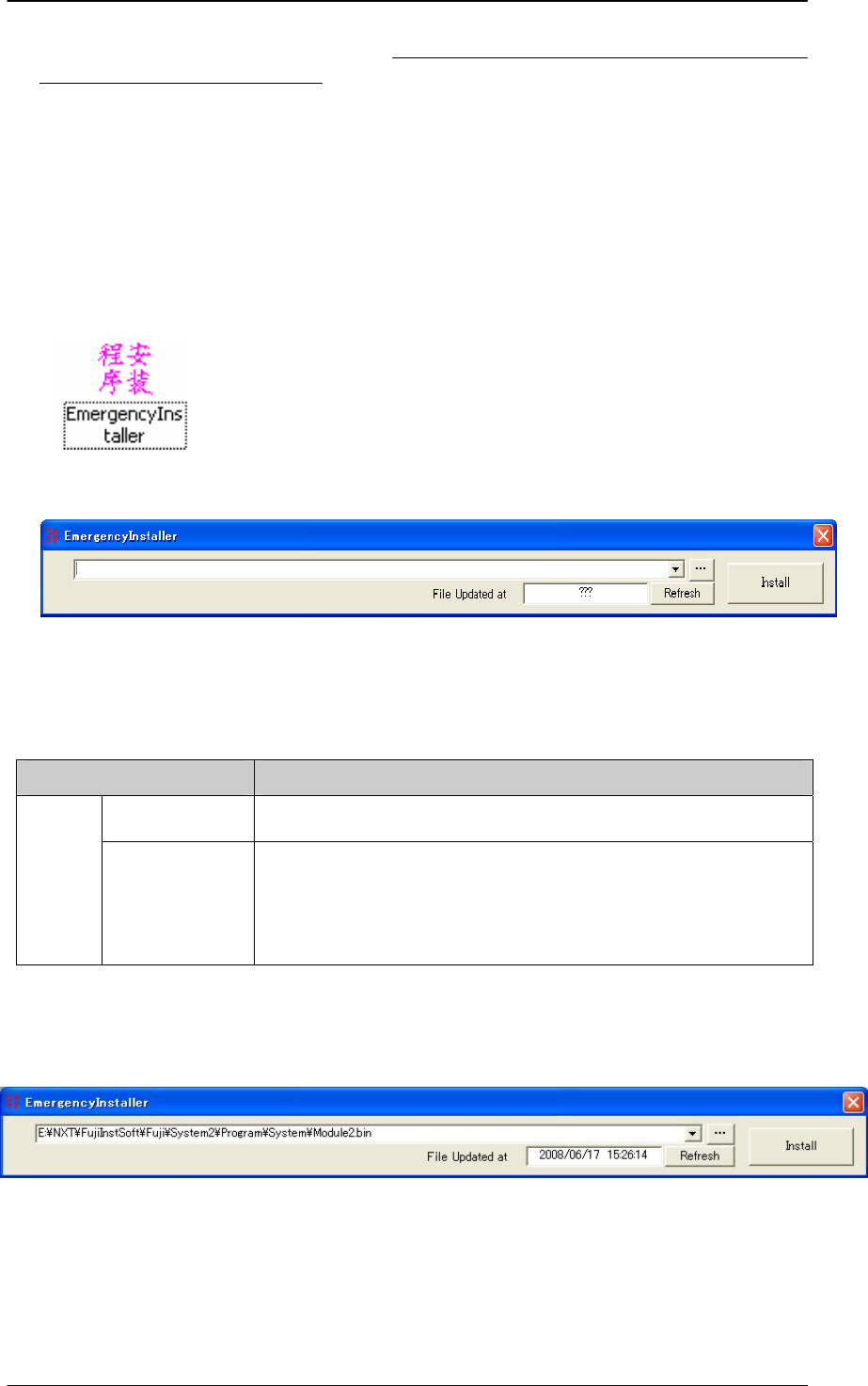

10. 显示以下画面。
11. 点击 […] 选择所需恢复系统的模组的二进制文件(Module(2).bin 文件会根据模组类型不
同而不同，请参考下面的表格)。选择文件完后点击[Open] 来显示路径和文件名。
警告
:
如果选择了错误的文件进行安装的话，
CPU
则不会正常启动。
12. 选择文件 CD:/NXT(II)/FujiInstSoft/Fuji\System2/Program/System/Module2.bin，然后点击
[Open]。
警告
: Module.bin
文件是在
NXT I
上使用，请不要在
NXTII
模组上选择。
Install target bin file
M3, M6, M3S,
M6S(NXT(II) I)
NXT(II)/FujiInstSoft/Fuji/System/Program/System/Module.bin Module
M3Ⅱ，M6Ⅱ
（NXT(II) II）
NXT(II)/FujiInstSoft/Fuji¥System2/Program/System/Modul
e2.bin
Note: this file is only available from NXT(II) version V5.00
Edition 1.0
NXT II
用户高级培训手册
FMC-1010-003-0C
6-13
FUJI MACHINE MFG. CO., LTD

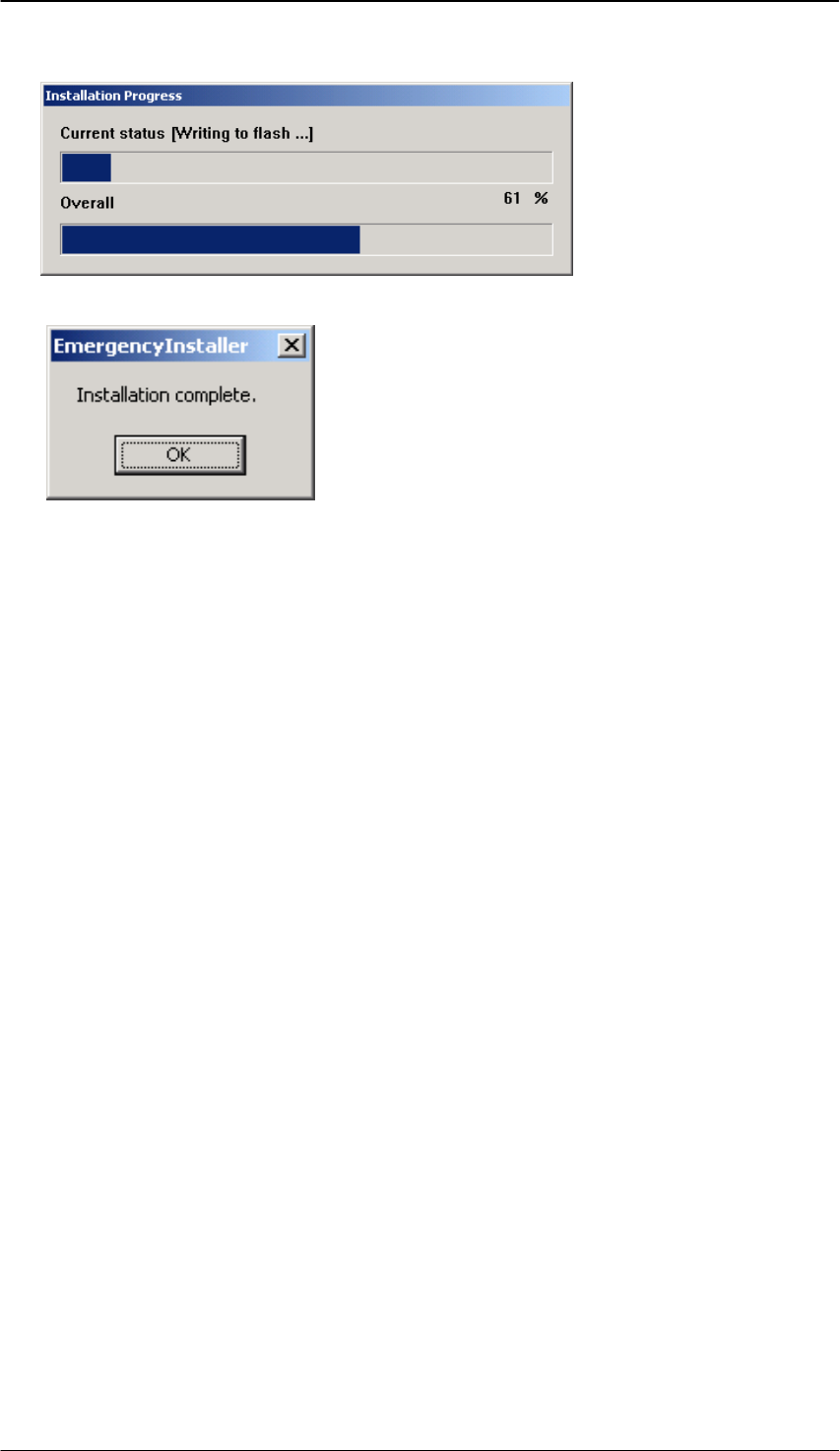

13. 安装进程会在对话框“Installation Progress” 中显示。
14. 安装完成后会出现以下对话框。然后点击[OK] 来关闭对话框。
15. 关闭 NXT(II) 基座的主电源开关(main power OFF)。
16. 将模组 CPU BOX 的 dip switch 扳到下面，从安全模式返回到通常模式。
17. 拆下 cross cable (Ethernet cable)。
18. 打开所有模组的电源开关(module circuit breaker)。
19. 打开 NXT(II) 基座的主电源开关(main power ON)。
20. 模组重启动后，如果模组跟基座的版本不相同时，要求版本升级的画面会自动显示，按下
操作面板上的[OK]按钮进行版本升级(version upgrade)。
21. 当版本升级完成后，重新启动模组。
22. 确认模组是否正常重启。
23. 将 PC 的 IP address 改回到原来的地址。
6.3.3 登录模组 CPU BOX 的备份数据
确认一下模组 CPU BOX 里的 matrix data 和 device levelness data 是否还存在，如果丢失的
话，请参照附录的步骤进行登录“Supplement 4: Registering the Module CPU BOX Data”。
