8.11.5 Job 中的跳过定位点数据的测试
能够测试在 Job 中设定的拼板跳过定位点或者主跳过定位点等的跳过定位点数据。
由于决定是否有跳过定位点的定位点读取等级必须设定为手动操作。所以预先进行数据测试
是很重要的。
对 1 个 Job 而言由于所使用的电路板的颜色或者反射的不同，可能出现对某电路板是合适的
等级而对其他的电路板是不合适的情况。因此，为了正确地检测定位点，确保没有误检测，
进行数据的测试就变得很重要。
1. 单击[Start]后，指向[Programs]-[Fuji NXT Accessory]，单击[MEdit]后，MEdit 就会启动
并显示出 MEdit 窗口。
2. 从[File]菜单中单击[Open Current Job]后，显示出[Acquire current production job]的对话
框。
3. 在左侧的面板中选择进行编辑的 Job 的目录，接着在右侧的面板中选择进行编辑的 Job 后，
就会将选择的 Job 名自动地显示在[Job Name]对话框中。
4. 选择进行编辑的电路板的生产面（Top/Bottom）并在选择框中指定进行数据编辑的机器。
5. 单击[Open]后，就会从 Job 中打开被指定的数据。
6. 在使用的模组中插入测试用的电路板。
7. 在操作面板上按下进行测试的模组的 MANUAL 按钮，变更为手动模式。模组没有变成手
动模式，就不能进行接下来的操作。
8. 从[Tools]菜单中选择[Board Skip Mark Read Test]后，就会打开[Board Skip Mark Read
Test]对话框，显示出 Job 内的跳过定位点数据。
9. 从选择框中指定进行读取测试的模组。
10. 将进行测试的数据的[Test]设定变更为[Yes]。测试时也想要显示影像时，将[Image]设定变
更为[Yes]。
11. 单击[Start Test]后，就会以红色显示测试结果。
12. 跳过定位点被误检测时，检查结果的号码并单击 [Quit] 关闭对话框后，根据测试结果编
辑 MEdit 内的数据。
13. 重新向机器传送 Job 后，再次进行读取测试。请反复进行上述操作，直到正确地识别跳过
定位点为止。
Edition 1.0
NXT II
用户高级培训手册
FMC-1010-003-0C
8-25
FUJI MACHINE MFG. CO., LTD

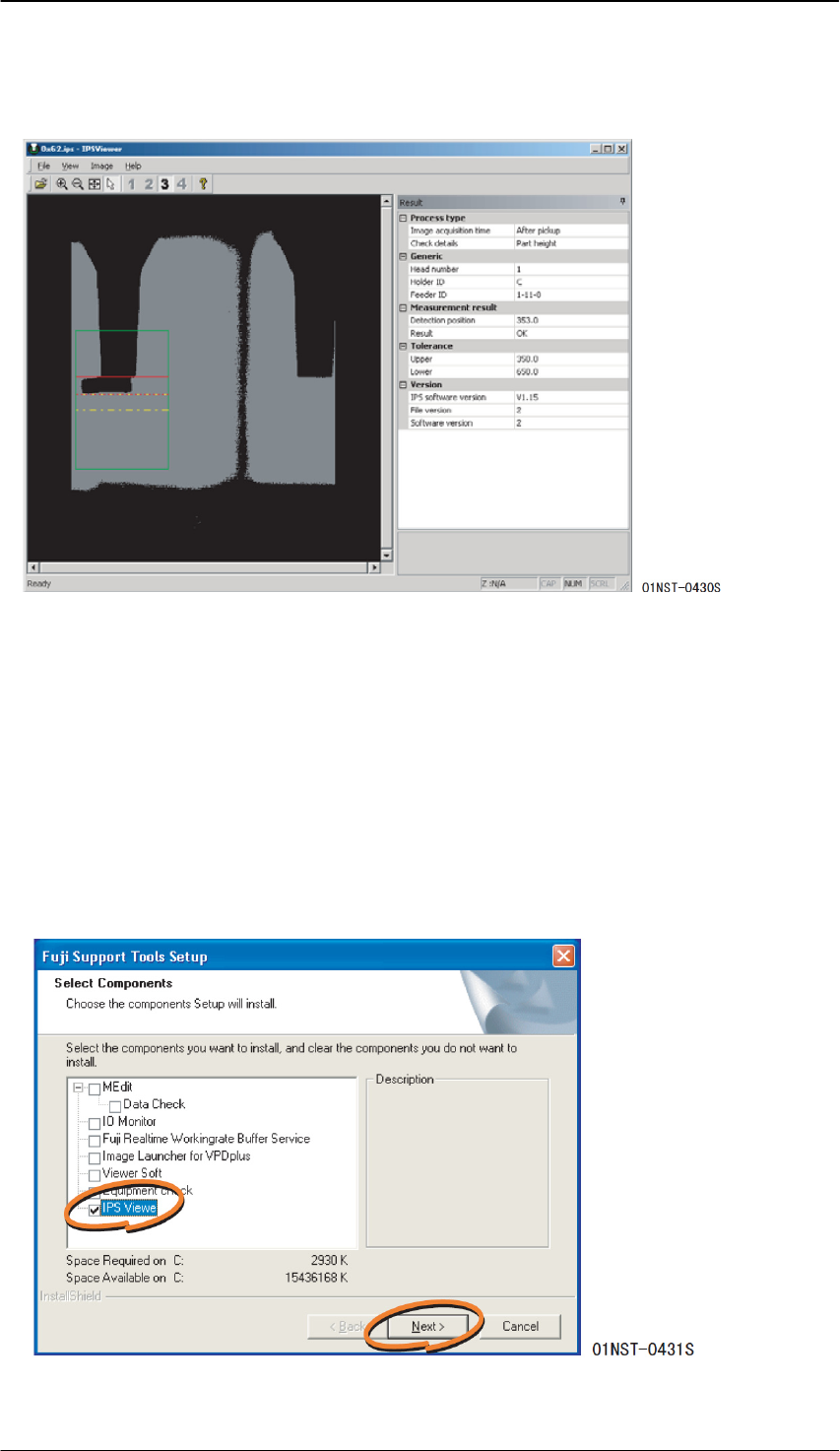

8.12 IPS Viewer
是软件工具， 可以在 PC 上确认被搭载在 V12 工作头中的 IPS（IntelligentPart Sensor）所
取得的各种判定结果。
备注
)IPS Viewer
在
NXT V5.01
或更高版本中可以使用。
8.12.1 IPS Viewer 的安装
IPS Viewer 收录在 SOFTWARE CD-ROM 中。
1. 请将 SOFTWARE CD-ROM 插入要安装的 PC 的 CD-ROM 光盘驱动器中。
2. [Welcome to Software Installation 安装/版本升级]画面自动启动。如果不启动，请双击
CD-ROM 中的[FMenu.exe]。
3. 请从「Setup support tools for the engineering panel」的菜单中选择「Select the required
images and install」。
4. 在安装组件的选择画面上，在「IPS Viewer」上打钩，点击「Next」。软件即可被安装。
5. 点击[Finish]结束安装。
Edition 1.0
NXT II
用户高级培训手册
FMC-1010-003-0C
8-26
FUJI MACHINE MFG. CO., LTD
8.12.2 IPS Viewer 的画面
IPS Viewer 的画面构成如下所示。
8.12.3 IPS Viewer 的基本操作
使用 IPS Viewer 之前，需要从机器取得 IPS 文件。请使用辅助软件，用以下的任一方法从机
器取得 IPS 文件。
·从在线监视器进入画面「Vision process error image analysis setting」，并将影像取得设
定为以料槽为单位取得。
·用跟踪取得功能在取得跟踪文件的同时取得 IPS 影像。
备注
)
详细内容请参照
[
辅助软件操作手册
]
的
[
第
2
章
5.
分析影像处理错误
]
或
[
第
6
章
4.
如何取
得机器的跟踪数据
]
。
《打开 IPS 文件》
启动 IPS Viewer 后，可以通过以下的任一操作打开 IPS 文件。
·将取得的 IPS 文件拖方入启动中的 IPS Viewer。
·请从 IPS Viwer 的菜单或工具栏选择「Open 」。接着，从「Open File」对话框指定任意
IPS 文件。
