Edition 1.0
NXT II
用户高级培训手册
FMC-1010-003-0C
8-32
FUJI MACHINE MFG. CO., LTD

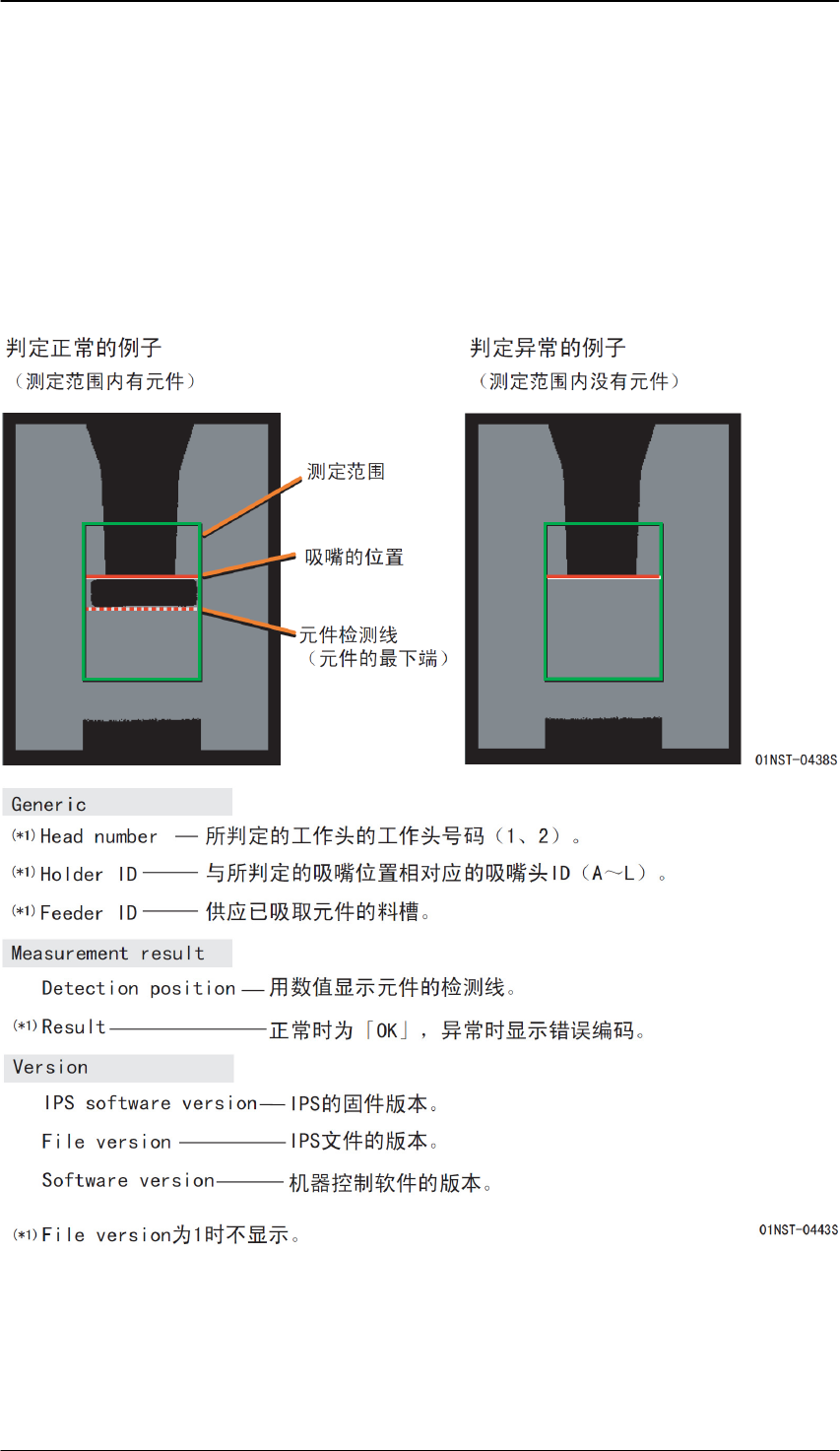

《显示元件竖立判定的结果》
属性栏的[Process type]如下时，显示的是元件竖立判定的结果。
Image acquisition time
·After pickup,Before placement
Check details
·Part height
关于所显示的影像
判定时的图像中，除了测定的范围线之外，还显示有表示吸嘴位置的线、元件的检测线以及
公差线。
Edition 1.0
NXT II
用户高级培训手册
FMC-1010-003-0C
8-33
FUJI MACHINE MFG. CO., LTD

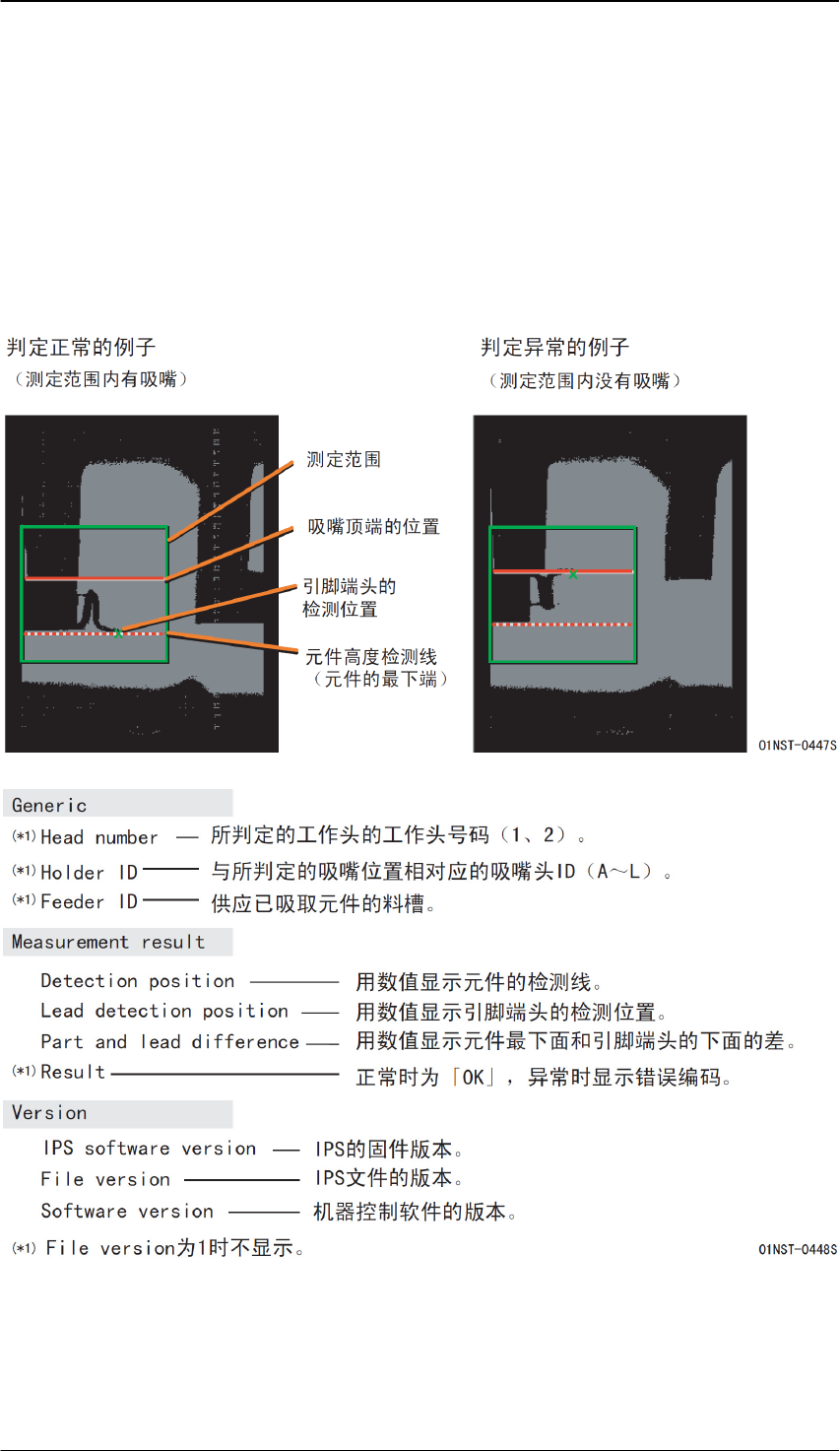

《显示元件高度判定的结果》
属性栏的「Process type」如下时，显示的是元件高度判定的结果。
Image acquisition time
·After pickup
Check details
·Measure part height
关于所显示的影像
判定时的图像中，除了测定的范围线之外，还显示有表示吸嘴位置或元件的检测线。
Edition 1.0
NXT II
用户高级培训手册
FMC-1010-003-0C
8-34
FUJI MACHINE MFG. CO., LTD
《显示元件正反判定的结果》
属性栏的「Process type」如下时，显示的是元件正反判定的结果。
a. Image acquisition time
·After pickup
b. Check details
·Upper-down check
关于所显示的影像
判定时的图像中，除了测定的范围线之外，还显示有表示吸嘴位置或元件的检测线。
