Edition 1.0 N X T I I 用户高级培训手册 FMC-1010-003-0 C 8-36 FUJI MACHINE MFG. CO., LTD 《 显示吸嘴位置确认的结果》 属性栏的「 Process type 」如下时，显示的是吸嘴位置判定的结果。 a. Image acquisition time ·Nozzle presence b. Check details ·Nozzle position check 关于所…
Edition 1.0
NXT II
用户高级培训手册
FMC-1010-003-0C
8-35
FUJI MACHINE MFG. CO., LTD

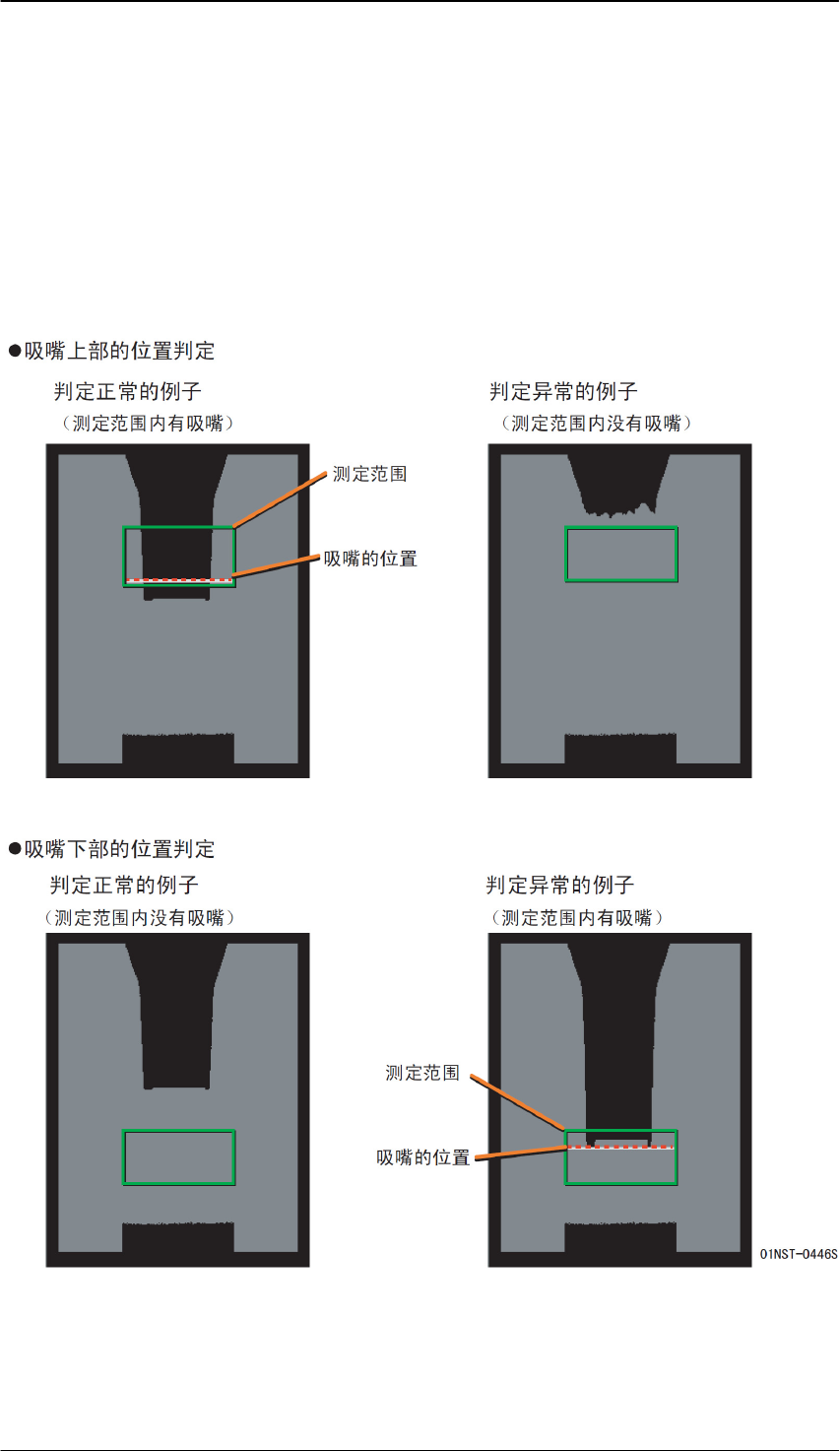

《显示吸嘴位置判定的结果》
属性栏的[Process type]如下时，显示的是吸嘴位置判定的结果。
a. Image acquisition time
·After nozzle changeover
b. Check details
·Nozzle reference Position
关于所显示的影像
判定时的图像中，除了测定的范围线之外，还显示有吸嘴位置。
Edition 1.0
NXT II
用户高级培训手册
FMC-1010-003-0C
8-36
FUJI MACHINE MFG. CO., LTD

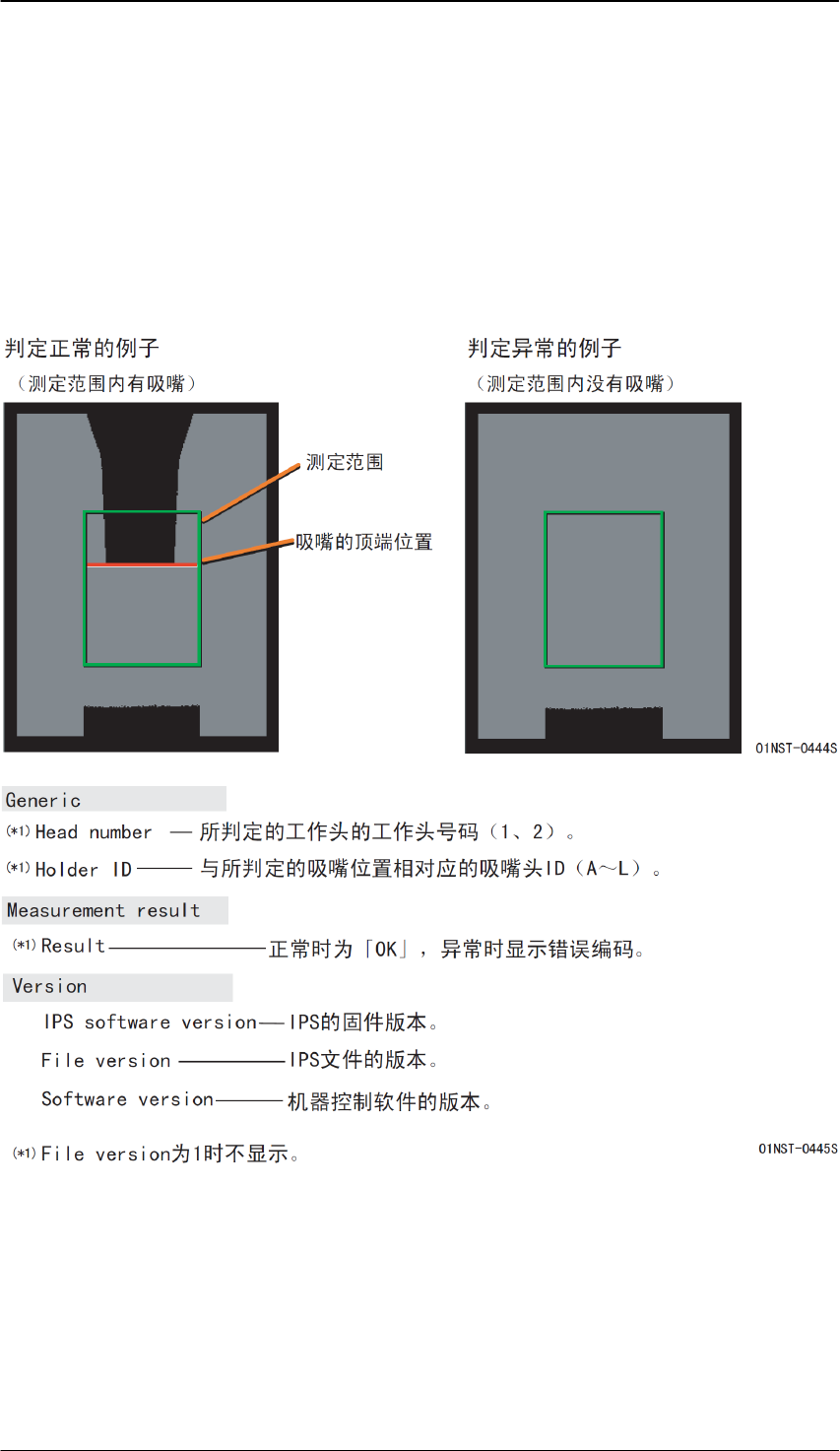

《显示吸嘴位置确认的结果》
属性栏的「Process type」如下时，显示的是吸嘴位置判定的结果。
a. Image acquisition time
·Nozzle presence
b. Check details
·Nozzle position check
关于所显示的影像
判定时的图像中，除了测定的范围线之外，还显示有吸嘴的位置。
Edition 1.0
NXT II
用户高级培训手册
FMC-1010-003-0C
8-37
FUJI MACHINE MFG. CO., LTD
关于属性栏的项
目属性栏中所显示的各项目的意思如下所示
