MODEL TCM-3100J-2 0108-001 149 Key No. P AR T No. P AR T NAME Q’ty REMARKS NOTE 7-1 1 630 049 6123 S T A Y 2 659G--03B-002 2 630 061 4671 BASE(CONVEYOR L) 1 6 5 9 G -- 0 3 B - 0 0 1 3 630 053 0629 P LA T E 1 659G--03B-00…
MODEL TCM-3100J-2
0108-001
148
㧸ࠦࡦࡌࠕㇱ L CONVEYOR SECTION

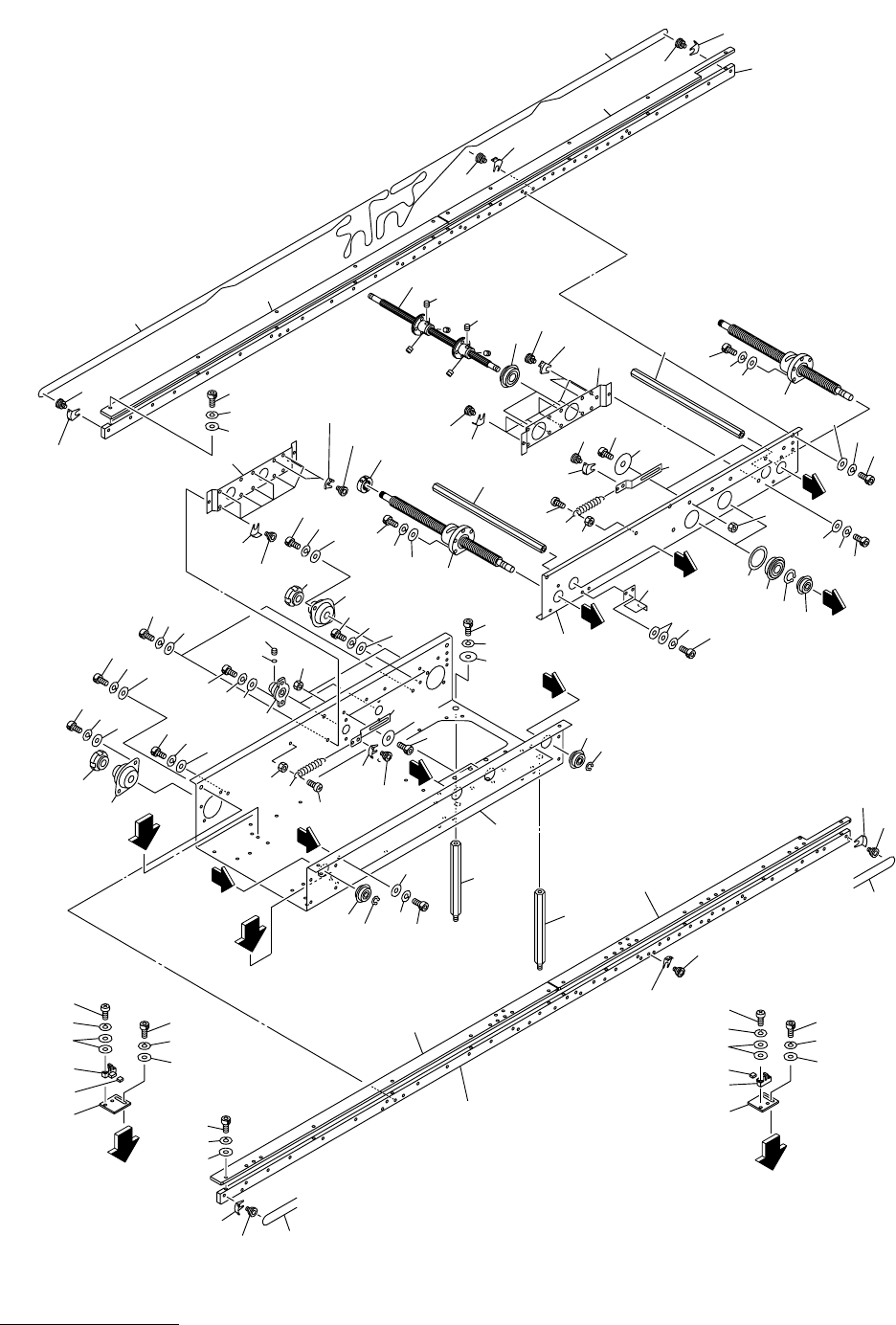

Fig. 7-1 ࠦࡦࡌࠕ Conveyor
54
53
53
53
53
53-2
53-3
53-3
57
8
57-1
55
53-3
53
53
58
53-3
53-3
53-2
53-2
53
53
53
53
3
19
21
21
21
21
53-1
53
53
53
53-3
53-3
60
59
18
10
38
38
38
27
96
93
93
91
91
44
44
53
53-3
53-3
46
48
47
47
2
1
1
31
31
32
43
42
42
92
92
28
28
29
30
36
35
33
41
41
39
39
26-1
26-1
45
45
25
24
24
23
22
40
37
37
34
44
53
53
53-3
53-3
47
47
46
48
43
42
30
27
27
14
15
15
16
11
11
17
18
18
20
7
45
13
B
C
D
A
B
C
67
66
69
9
68
68
A
12
29
28
28
41
39
40
40
36
34
37
33
35
35
26
26
40
41
41
39
39
6
5
4
31
32
32
60
60
58
58
56-1
56-1
56
53-3
53-3
53
53
54
8-1
8-1
53-3
53
55
59
59
F
D
E
79
78
77
75
74
73
72
71
76
F
53-1
53-1
53
53
75
74
72
79
79
78
78
77
77
73
71
76
E
16
14
15
Fig.7-1
TCM-3100J-2
MODEL TCM-3100J-2
0108-001
149
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
7-1
1 630 049 6123 STAY 2 659G--03B-002
2 630 061 4671 BASE(CONVEYOR L) 1 659G--03B-001
3 630 053 0629 PLATE 1 659G--03B-004
4 411 141 4107 WASHER V 5X10X1 2 FW5
5 411 141 6705 WASHER SPR 5 2 SW5
6 630 000 7749 BOLT,HEX-SCT 2 M5X10
7 630 001 1548 BEARING,RADIAL 2 659G--03H-022
8 630 063 8660 PLATE(MAE) 1 659G--03B-012
8 -1 630 063 8677 PLATE(OKU) 1 659G--03B-011
9 630 058 8231 PLATE,LOCATE(R) 1 659G--03B-003
10 630 053 0612 PLATE,LOCATE 1 659G--03B-006
11 411 141 4107 WASHER V 5X10X1 2 FW5
12 411 141 6705 WASHER SPR 5 2 SW5
13 630 000 7749 BOLT,HEX-SCT 2 M5X10
14 411 141 4305 WASHER V 6X12.5X1.6 6 FW6
15 411 141 3001 WASHER SPR 6 6 SW6
16 630 000 7886 BOLT,HEX-SCT 6 M6X16
17 630 030 5913 COLLAR 2 659G--03B-007
18 630 001 1531 BEARING,RADIAL 4 659G--03H-021
19 630 053 3095 GUIDE,SLIDE 2 659G--03H-024
20 411 000 7805 RING C 20 2 659G--03H-023
21 630 000 8890 SET SCREW 6 M3X6 SET
22 630 008 5303 BEARING,UNIT 2 659G--03H-020
23 411 141 4305 WASHER V 6X12.5X1.6 4 FW6
24 411 141 3001 WASHER SPR 6 4 SW6
25 630 000 7886 BOLT,HEX-SCT 4 M6X16
26 630 000 8920 SET SCREW 2 M4X6 SET
26 -1 630 053 5419 COLLAR 2 659G--03B-025
27 630 030 7702 BALL SCREW 2 659G--03H-010
28 411 141 4008 WASHER V 4X9X0.8 6 FW4
29 411 141 2905 WASHER SPR 4 6 SW4
30 630 000 7657 BOLT,HEX-SCT 6 M4X16
31 630 001 1432 BEARING,RADIAL 2 659G--03H-009
32 411 000 7300 RING C 12 2 659G--03H-004
33 630 031 0566 BEARING,UNIT 2 659G--03H-012
34 411 141 4305 WASHER V 6X12.5X1.6 4 FW6
35 411 141 3001 WASHER SPR 6 4 SW6
36 630 000 7879 BOLT,HEX-SCT 4 M6X12
37 630 031 0573 NUT 2 659G--03H-013
38 630 030 5760 STAY 2 659G--03B-008
39 411 141 4305 WASHER V 6X12.5X1.6 4 FW6
40 411 141 3001 WASHER SPR 6 4 SW6
41 630 000 7886 BOLT,HEX-SCT 4 M6X16
42 630 053 0636 PLATE 4 659G--03B-005
43 630 001 0220 WASHER 4 659G--03H-027
44 630 000 7763 BOLT,HEX-SCT 4 M5X16
45 411 141 0505 NUT HEX 5 4 M5
46 411 118 8503 NUT HEX 5 4 M5 F
47 411 140 6508 SCR PAN 5X20 4 M5X20 PAN
48 630 002 9697 SPRING,TENSION 4 659G--03H-003
MODEL TCM-3100J-2
0108-001
150
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
7-1
53 630 031 0399 BEARING,RADIAL 84 659G--03H-001
53 -1 630 089 8101 COVER 3 659G--03B-058
53 -2 630 089 8118 COVER 3 659G--03B-059
53 -3 630 089 7845 COVER 32 659G--03B-060
54 630 067 2923 BELT,ROUND 2 659G--03H-002
55 630 067 3135 BELT,ROUND 2 659G--03H-035
56 630 058 8156 GUIDE(MAE) 1 659G--03B-014
56 -1 630 063 8714 GUIDE(MAE) 1 659G--03B-038
57 630 058 8132 GUIDE(OKU) 1 659G--03B-013
57 -1 630 063 8707 GUIDE(OKU) 1 659G--03B-037
58 411 141 4008 WASHER V 4X9X0.8 20 FW4
59 411 141 2905 WASHER SPR 4 20 SW4
60 630 000 7633 BOLT,HEX-SCT 20 M4X12
66 630 056 2743 PLATE(L) 1 659G--03B-053
67 411 141 4008 WASHER V 4X9X0.8 4 FW4
68 411 141 2905 WASHER SPR 4 2 SW4
69 630 000 7602 BOLT,HEX-SCT 2 M4X6
71 630 056 2736 PLATE 2 659G--03B-054
72 630 000 0252 SENSOR,PHOTO 2 PHS114, PHS115 659G--03H-045
73 630 000 0269 SENSOR,PHOTO(CONNECTOR) 2 659G--03H-046
74 411 088 9005 WASHER F 3X6X0.5 8 FWS3 F
75 411 086 4408 WASHER SPR 3 4 SW3 F
76 411 040 7803 SCR PAN 3X12 4 M3X12 PAN
77 411 141 4008 WASHER V 4X9X0.8 4 FW4
78 411 141 2905 WASHER SPR 4 4 SW4
79 630 000 7626 BOLT,HEX-SCT 4 M4X10
91 630 001 0237 WASHER 4 659G--03H-025
92 411 141 3001 WASHER SPR 6 4 SW6
93 630 000 7886 BOLT,HEX-SCT 4 M6X16
96 630 035 6618 MECH PARTS (SET COLLARS) 1 659G--03H-047
