MODEL TCM-3100J-2 0108-001 207 Key No. P AR T No. P AR T NAME Q’ty REMARKS NOTE 11 - 7 1 630 052 2822 P .C. B,M OU NT (SERIAL 2CH) 1 U931*001*0000 659CC-03U-007 2 630 052 2815 P . C. B, MO UN T( I/O) 1 U929*001*0000 659C…
MODEL TCM-3100J-2
0108-001
206
㔚᳇ᓮㇱ ELECTRICAL SECTION

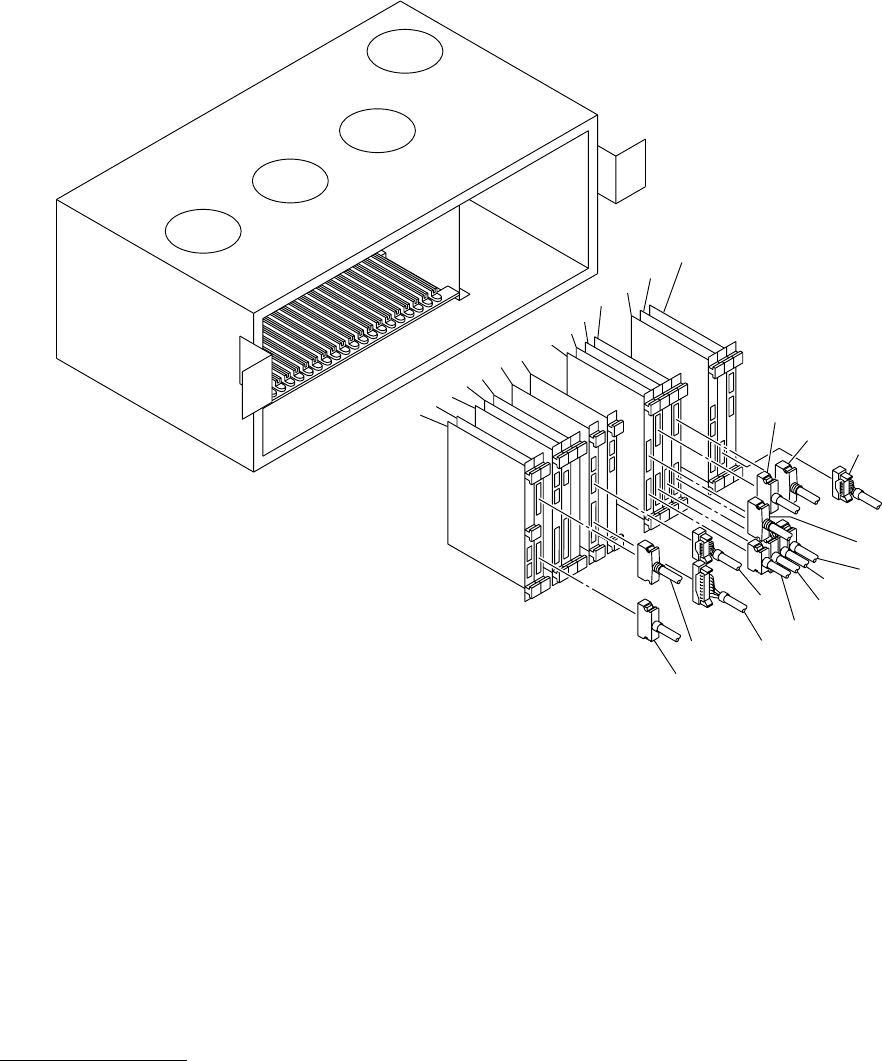

Fig.11-7 ᓮၮ᧼ࠗࠕ࠙࠻ Control P.C.B. Layout
23
22
21
21
17
15
16
14
10
10
8
6
5
4
2
1
112
114
109
106
106
113
110
108
107
103
101
102
105
MODEL TCM-3100J-2
0108-001
207
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
11-7
1 630 052 2822 P.C.B,MOUNT(SERIAL 2CH) 1 U931*001*0000 659CC-03U-007
2 630 052 2815 P.C.B,MOUNT(I/O) 1 U929*001*0000 659CC-03U-006
4 630 065 8644 P.C.B,MOUNT(CPU1) 1 U982*002*0000 659CB-03U-001
5 630 074 3814 P.C.B,MOUNT 1 UA14*001*0001 659CC-03U-001
6 630 093 7107 P.C.B,MOUNT 1 UA55*001*0000 659CC-03U-002
8 630 076 9432 P.C.B,MOUNT(MOTOR CONT4S) 1 U933*003*0000 659CC-03U-003
10 630 065 8651 P.C.B,MOUNT(CPU2) 1 U983*002*0000 659CB-03U-002
14 630 063 5690 P.C.B,MOUNT (INTERLOCK) 1 U924*001*0000 659CC-03U-005
15 630 064 7365 P.C.B,MOUNT(MOTOR CONT6) 1 U932*002*0000 659CC-03U-004
16 630 064 7389 P.C.B,MOUNT(MOTOR CONT4) 1 U996*002*0000 659CC-03U-013
17 630 052 2815 P.C.B,MOUNT(I/O) 1 U929*001*0000 659CC-03U-006
21 630 061 5173 P.C.B,MOUNT(RECOG CPU) 1 U937*002*0000 659CC-03U-008
22 630 092 5722 P.C.B,MOUNT 1 U938*006*0000 659CC-03U-010
23 630 095 3145 P.C.B,MOUNT 1 U939*005*0000 659CC-03U-009
101 630 049 4914 CORD 1 CN1-CN1 659C--03D-029
102 630 049 4921 CORD 1 CN2-CN2 659C--03D-030
103 630 049 4938 CORD 1 CN3-CN3 659C--03D-031
105 630 049 4945 CORD 1 CN5-CN5 659C--03D-032
106 630 049 4952 CORD 1 CN6-CN6 659C--03D-033
107 630 049 4969 CORD 1 CN7-CN7 659C--03D-034
108 630 049 4976 CORD 1 CN8-CN8 659C--03D-035
109 630 049 4983 CORD 1 CN9-CN9 659C--03D-036
110 630 049 4990 CORD 1 CN10-CN10 659C--03D-072
112 630 049 5003 CORD 1 CN12-CN12 659C--03D-038
113 630 049 5010 CORD 1 CN13-CN13 659C--03D-039
114 630 049 5027 CORD 1 CN14-CN14 659C--03D-040
MODEL TCM-3100J-2
0108-001
208
㔚᳇ᓮㇱ ELECTRICAL SECTION

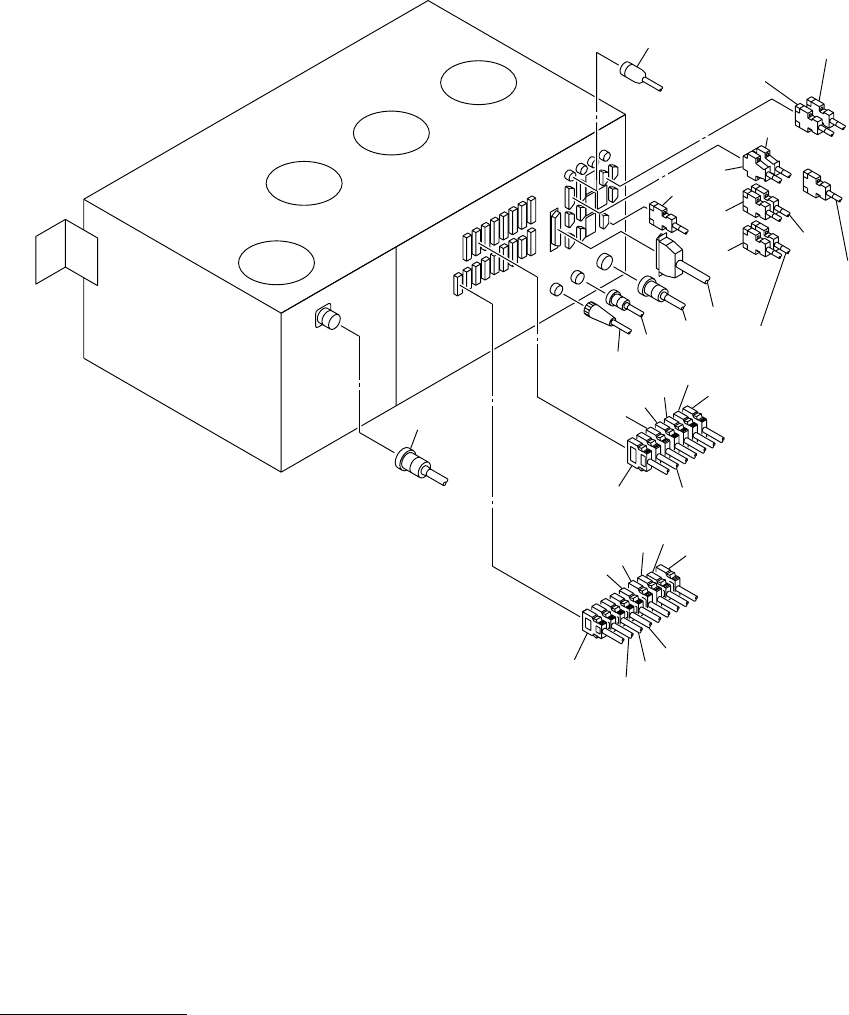

Fig.11-8 ᓮࡏ࠶ࠢࠬ㈩✢ Control Box Wiring
71
71
19
19
18
18
17
16
15
26
25
25
24
83
22
22
21
21
20
28
28
29
30
30
27
85
85
74
73
73
55
62
62
57
59
58
60
54
See Fig.11-12
See Fig.11-12
Key No.89
See Fig.11-12
Key No.88
See Fig.11-14
Key No.26
66
66
70
