Z-AXIS精度调整
一．准备工作
1．取下Z轴上的Cassette，机器回原点。
2．使用Sub-control Panel选择No.1吸嘴（所有的工作头）
检测VS-NOZZLE
3．将Camera Jig放置于Z1
4．连接Camera Jig 到Control Box
5．连接Monitor到Control Box
6．连接Control Box 的电源(拔下打印机的电源插座用之)，
检查后打开Control Box的电源开关
二.测量步骤

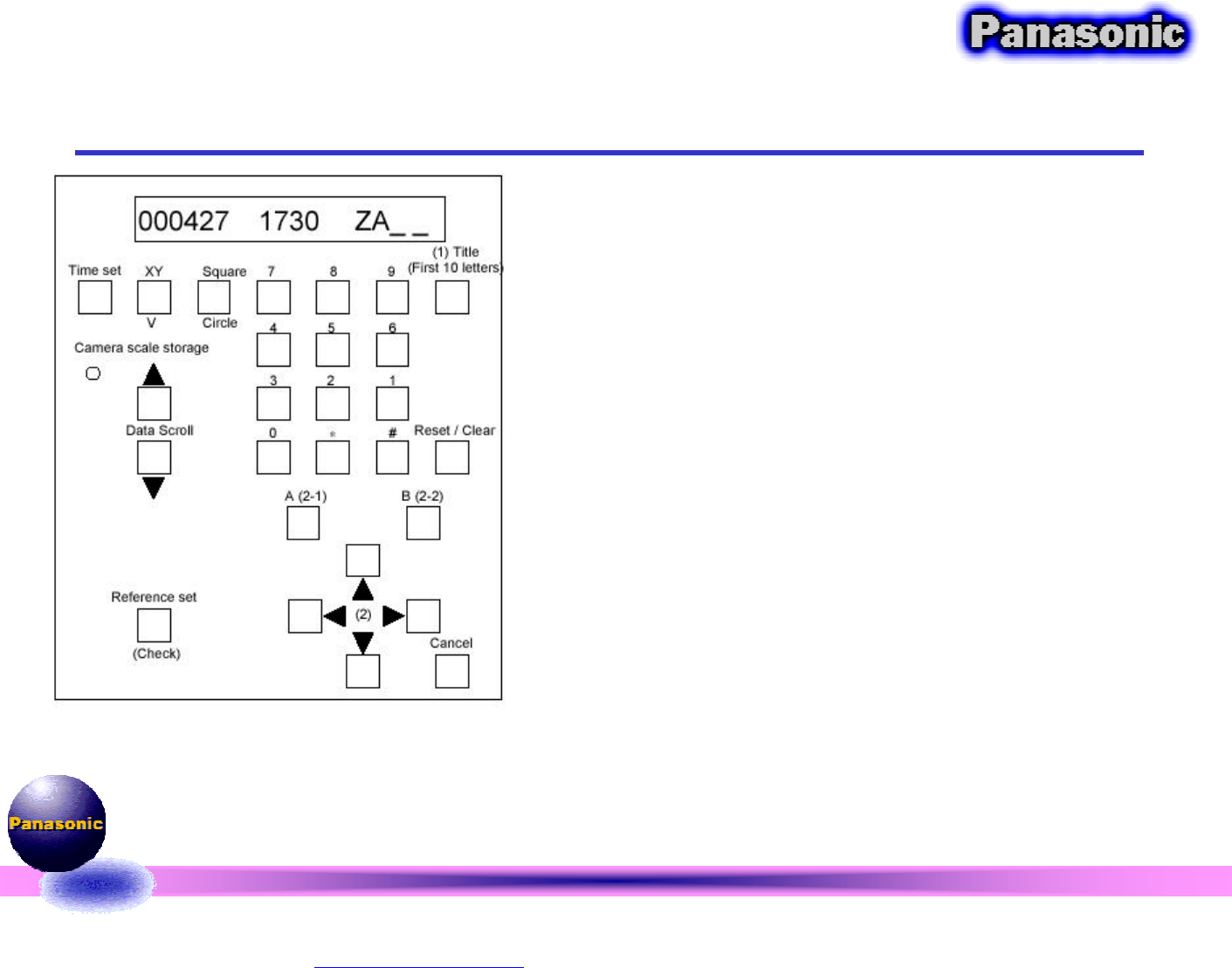

1．按Title键，在显示区中出现“XXXX XXX ZA——”
2．输入01（预测量的Z轴位置）
3．将“HEAD SERVO OFF”，摇动手轮，直至Monitor
上的图象清晰;按“A（2—1）”键，在Monitor左下角上出
现“十”光标，通过方向调整键将光标移至A位置，再按
“A（2—1）”键，在Monitor右上角上“十”光标，通过方
向调整键将光标移至B位置，再按“B（2—2）”键，按
Register/Clear键，数据自动会登录
