一 . No z z l e U n it 的 拆卸 和 安装 N o z z l e UN IT 的 拆卸 ： 固 定 螺栓 CA M F O LL O W E R 压 块 N O Z Z LE UNIT N O Z Z LE F I LTER PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.com.cn

100%1 / 51
第三部分机器的维修指导
一.Nozzle Unit的拆卸和安装
二.吸着和装着段差的确认和调整
三.吸着和装着摇度的确认和调整
四.吸着和装着原点的确认和调整
五.吸着和装着时序调整
六.Line Sensor的调整和交换
七.调整FEED HEIGHT
八.调整FEED UNIT STOPPER间隙
九.吸着高度调整
十.装着高度调整
十一.吸着、装着不良品排出气压的调整
十二.大部品检测Sensor
十三.各传感器位置及状态的确认
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.com.cn

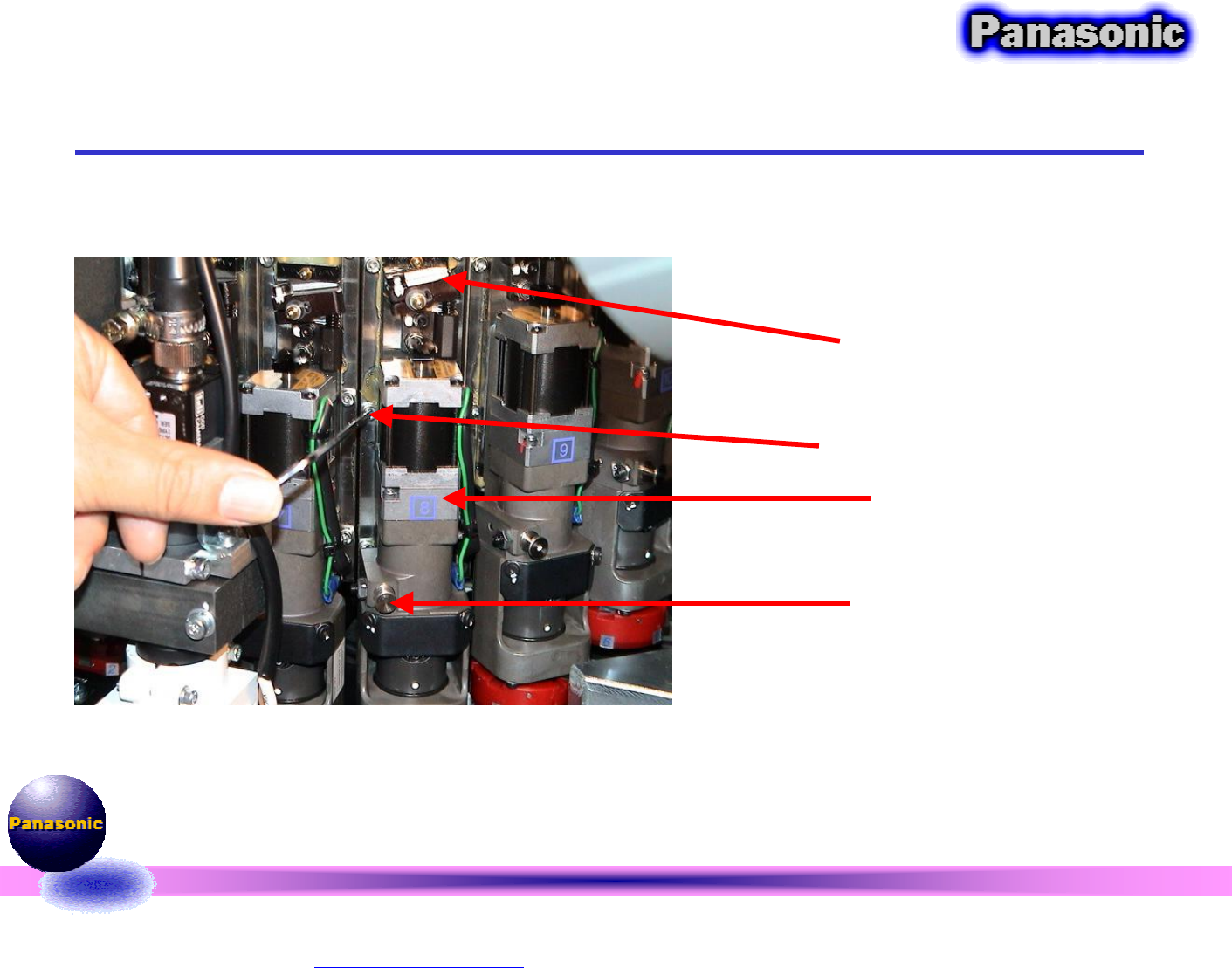

一.Nozzle Unit的拆卸和安装
Nozzle UNIT的拆卸：
固定螺栓
CAM FOLLOWER
压块
NOZZLE UNIT
NOZZLE FILTER
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.com.cn
NOZZLE UNIT的拆卸:
1.在ST9,用M2.5的内六角取下8颗
螺栓
2.按住CAM FOLLOWER压块,
从INDEX上取下NOZZLE UNIT
3.用CUTTER剪掉CABLE(注意
CABLE绑紧位置
4.拔下CONNECTOR
5.拔下黑色气管
6.取下NOZZLE UNIT
注:1.NOZZLE UNIT的最右下方
一个螺栓可在ST10位置拆卸和安
装
(一). Nozzle Unit的拆卸
