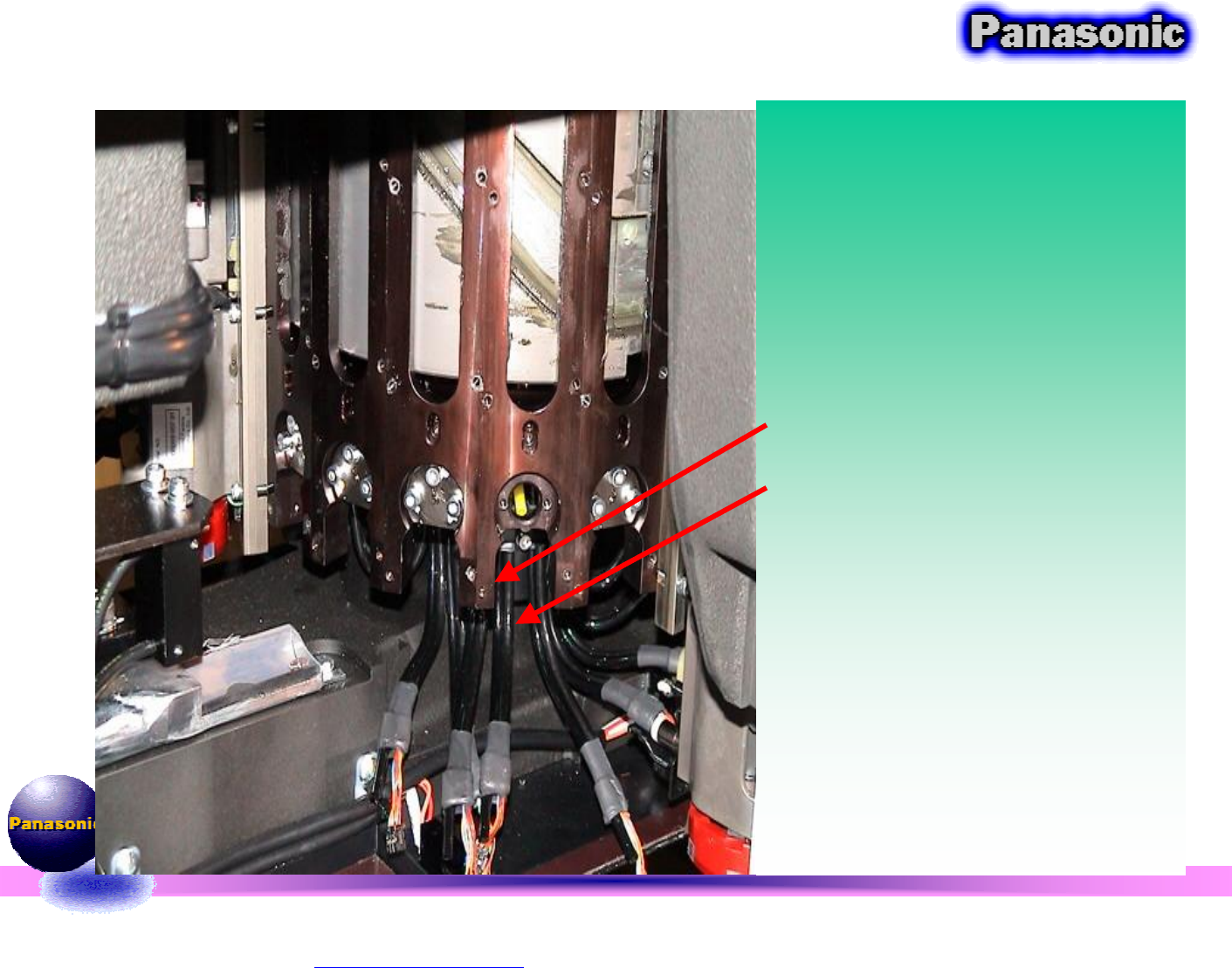

NOZZLE UNIT的拆卸:

1.在ST9,用M2.5的内六角取下8颗

螺栓

2.按住CAM FOLLOWER压块,

从INDEX上取下NOZZLE UNIT

3.用CUTTER剪掉CABLE(注意

CABLE绑紧位置

4.拔下CONNECTOR

5.拔下黑色气管

6.取下NOZZLE UNIT

注:1.NOZZLE UNIT的最右下方

一个螺栓可在ST10位置拆卸和安

装

(一). Nozzle Unit的拆卸

PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.com.cn

1.CAM FOLLOWER——偏心轮

CAM FOLLOWER

2.气管接口

3.CONNECTOR借口

4.NOZZLE SELECT CAM

5.BEARING

6.REFLECTORHOOK

7.NOZZLE FILTER

8.REFLECTOR

(二)NOZZLE UNIT结构介绍

PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.com.cn

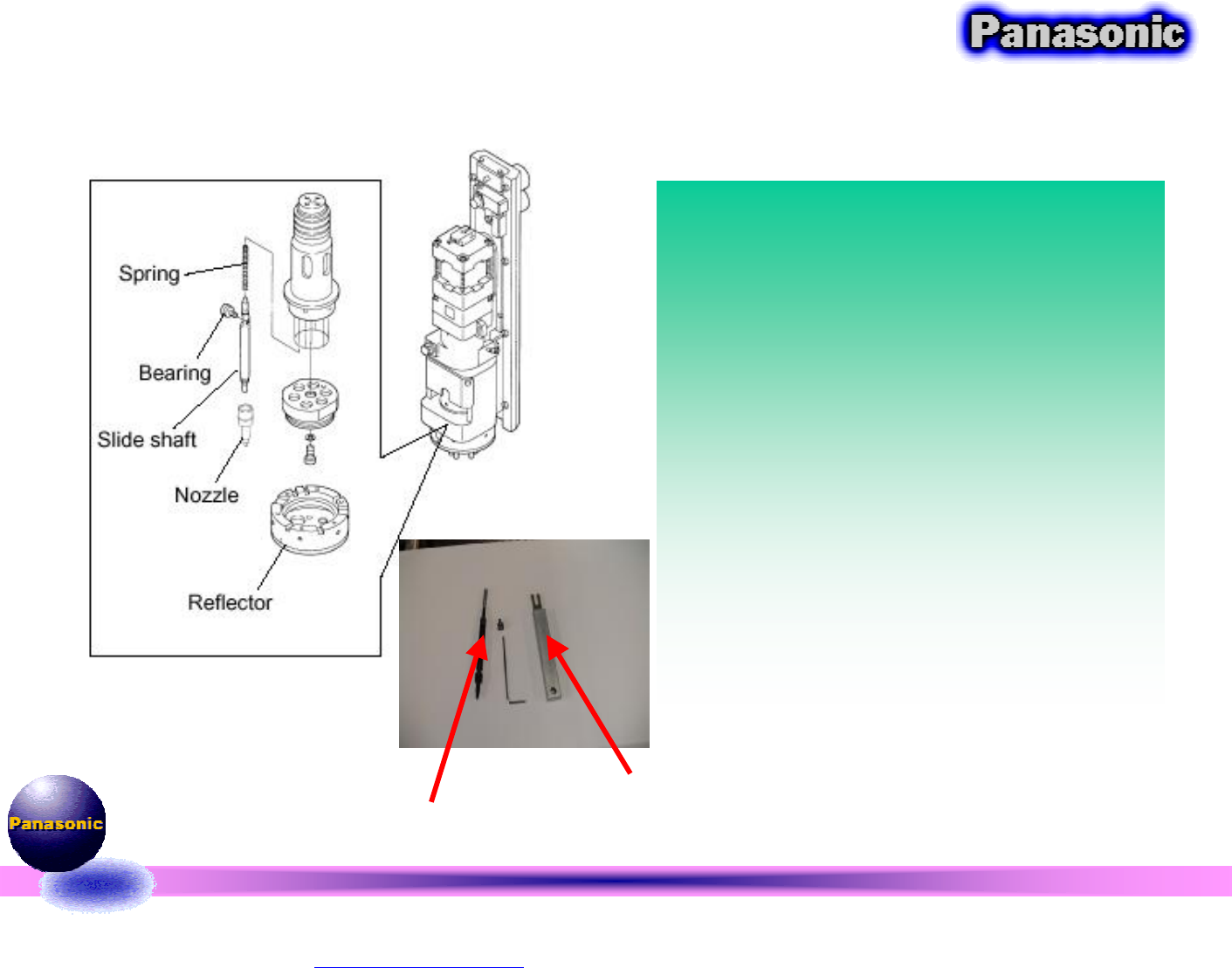

NOZZLE 的拆卸:

1.MACHINE SETUP——NOZZLE

MAINTEMANCE——NOZZLE CHANGE

ASSIST：

2.在ST9按住REFLECTOR的爪子(两个)

取下反射板

3.插入NOZZLE REMOVE JIG，取下

NOZZLE

4.用M1.5的内六角取下BEARING,取下

SLIDE SHAFT

5.拆卸时在NOZZLE UNIT下方放一块

布,用手接住SLIDE SHAFT,防止

SPRING掉落

(三)NOZZLE的拆卸

NOZZLE

REMOVE JIG

SLIDE

SHAFT
