N O ZZ LE UN IT 的安装 : 1. 插上 C O N N E C T O R C A B LE 2. 插上黑色气管 ( 气管 ( 1 )) 3. 用 C A BLE 带将气管 ( 1) 和 C O NN E C T O R C A B LE 绑紧在支架上 ,( 接应在右边 ) 4. 按住 CA M F O L L O W ER 压块 , 装上 N O ZZL E UN IT 5. 在 S …

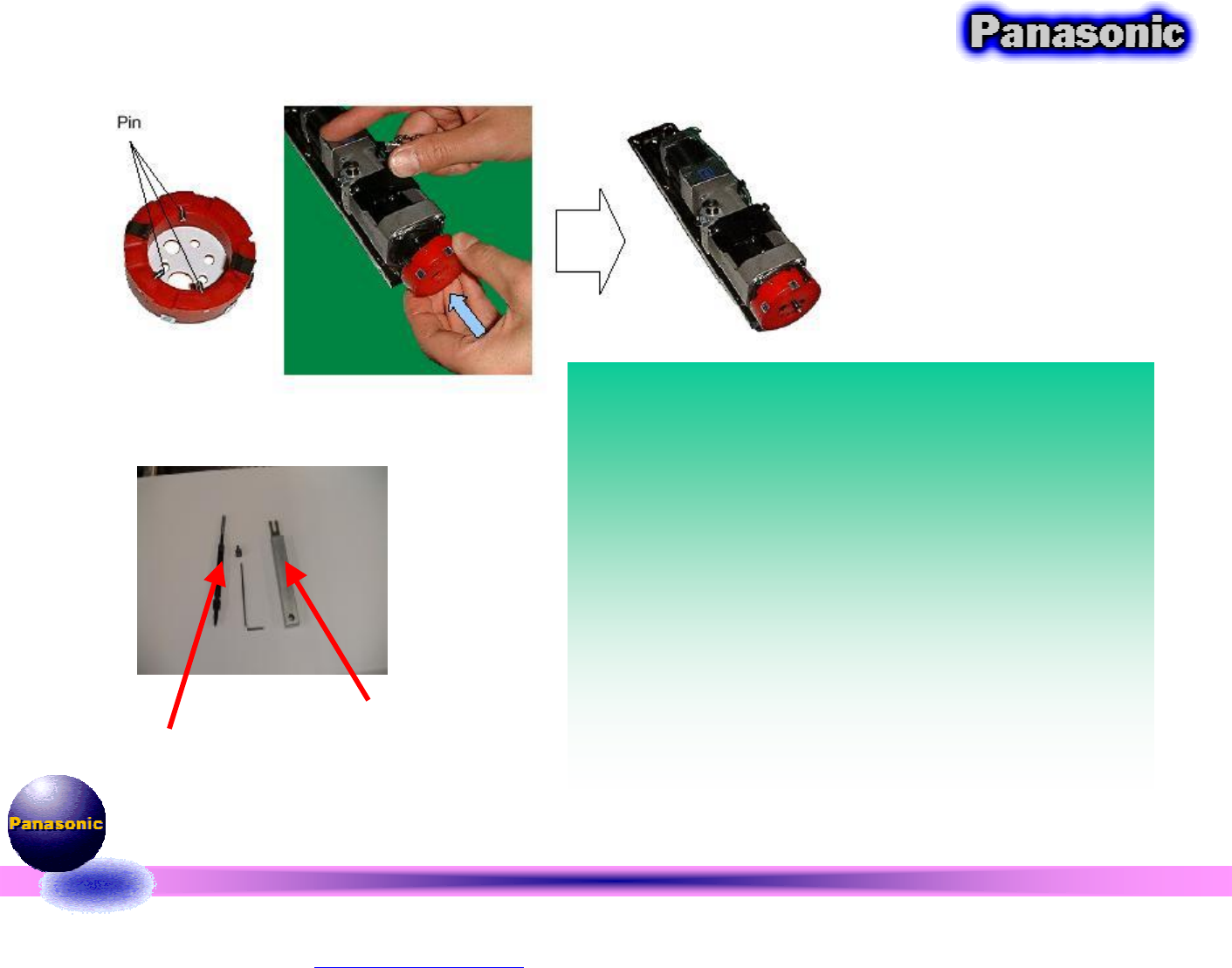

(四)NOZZLE的安装

NOZZLE 的安装:

1.安装时在NOZZLE UNIT下方放一块布,用手

套上SLIDE SHAFT(SPRING),用M1.5的内六

角装上BEARING

2.将NOZZLE套上SLIDE SHAFT,旋转

NOZZLE直到不能动为止

3.用NOZZLE REMOVE JIG装好NOZZLE

4. 装上REFLECTOR,注意反射板一定要安装

到位,否则可能会撞坏LINE SENSOR

注:以后在ST2位置装一个SENSOR检测反射板

是否装好

NOZZLE

REMOVE JIG

SLIDE

SHAFT

PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.com.cn

NOZZLE UNIT的安装:

1.插上CONNECTOR CABLE

2.插上黑色气管(气管(1))

3.用CABLE带将气管(1)和

CONNECTOR CABLE绑紧在支

架上,(接应在右边)

4.按住CAM FOLLOWER压块,

装上NOZZLE UNIT

5.在ST9装上8颗固定螺栓

注意:装气管(1)一定要确认装好,

否则气压不对

气管(2):黄色气管,NOZZLE

SELECT CYLINDER气管

(五) NOZZLE UNIT的安装

PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.com.cn

NOZZL ESELECT CYLINDER

的拆卸与安装:

1.拆下NOZZLE UNIT

2.取下两颗螺栓,拔下气管(2)取下

部件A

3. 拔下气管(2),取下NOZZLE

SELECT CYLINDER

安装时反之

注意:装气管(2)时,一定要确认是

否装好

(六) NOZZLE SELECT CYLINDER拆卸与安装

部件A

CYLINDER

气管(2)接口
