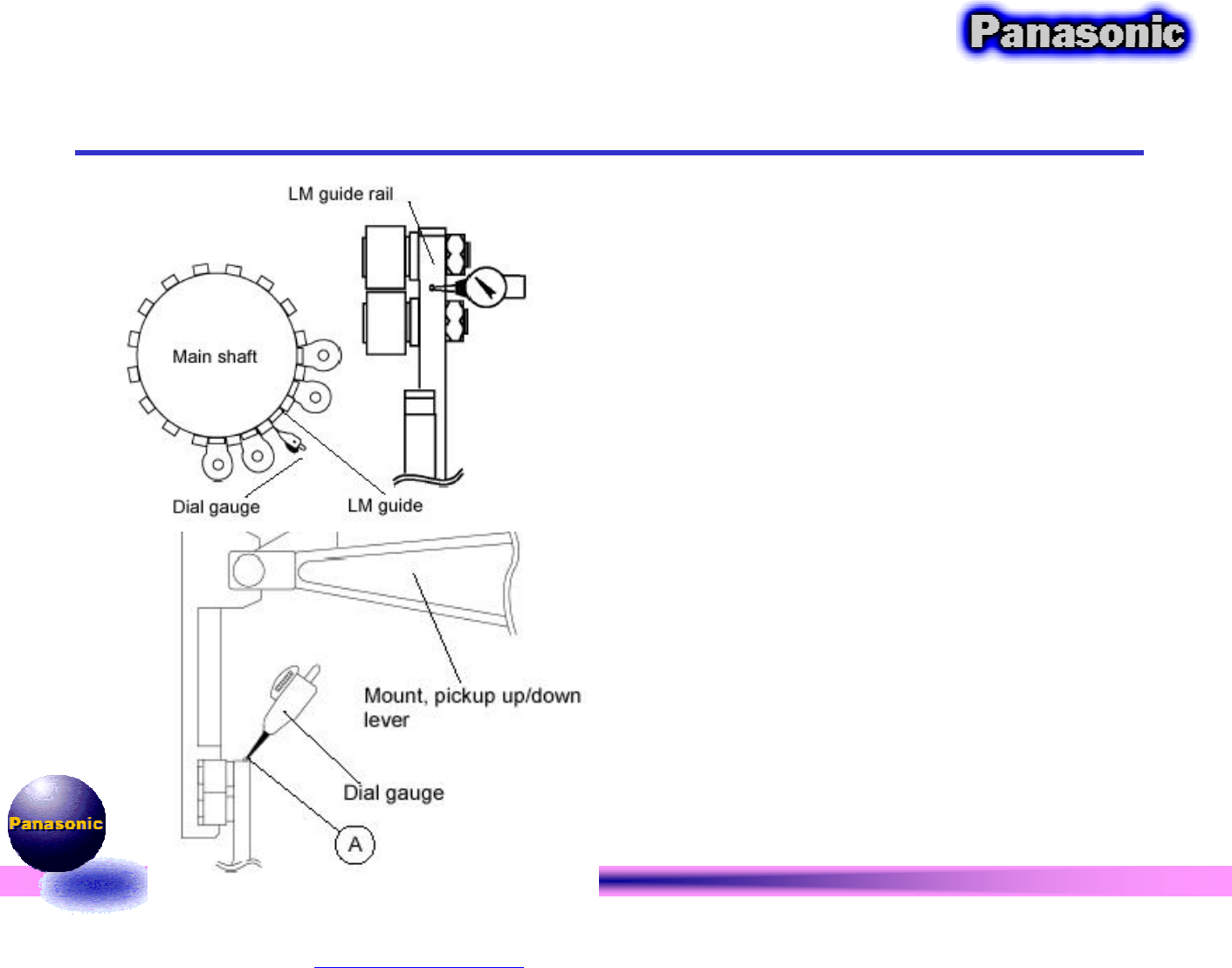

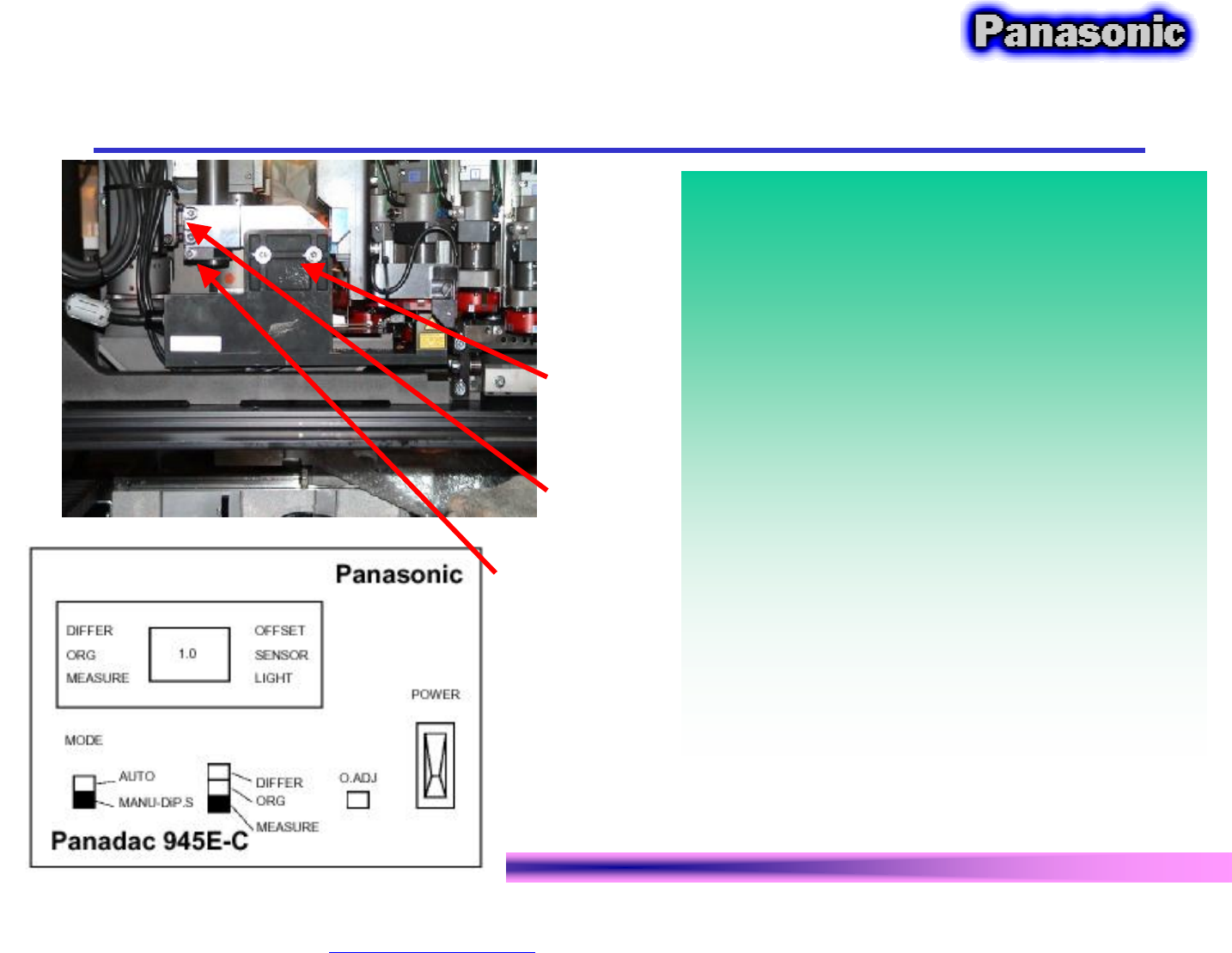

六.Line Sensor的调整和交换
1.拆下两颗螺栓A就可拆下LINE SENSOR
装上新的LINE SENSOR;
若MARK做好,拆时注意螺栓锁的位置,LINE
SENSOR装上就可以使用
2.机器回原点(包括Nozzle),选择1号Head
1号Nozzle(选VS吸嘴)作为测量基准。
3.检查前,必修在NC MOVING内修改THETA:
60度—— 35度
4.P945E-C SW设置在:MANU,MEASURE规格
值:
0.75~1.25Mm,最好在1MM左右
5.手轮摇至CT=177，检查LINE SENSOR高度
6.再对Line Sensor进行振分的确认。
7.全部完成后在放大器上按O.ADJ键。
螺栓C:
调整高度
螺栓B:
调整振分
螺栓A
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.com.cn

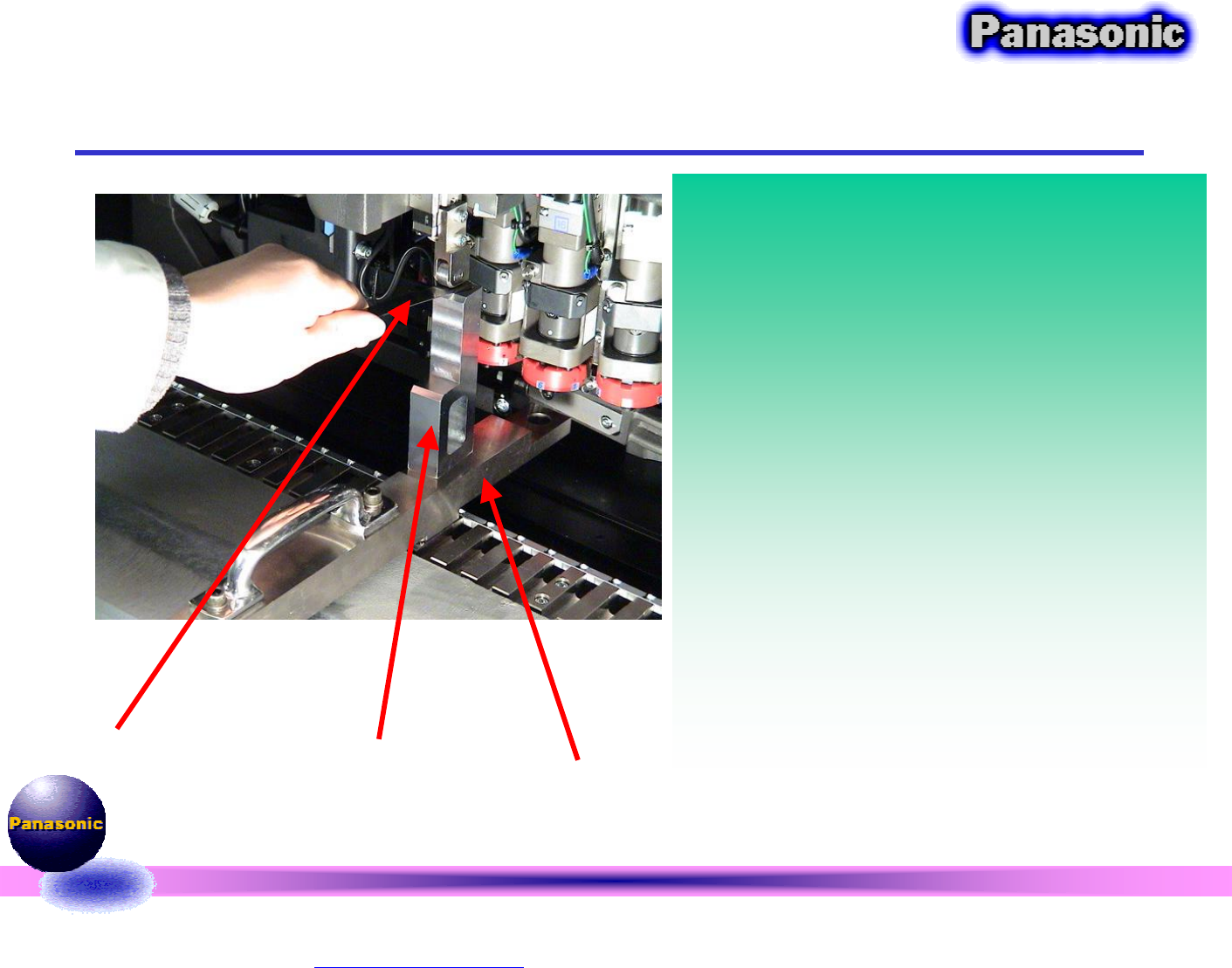

七.调整FEED HEIGHT
1.POWER ON，ORG。
2. 副操作盘“LOW LOCK”TURN ON
3. 放置JIG(1)（31.0MM)在FEEDER PLATE
上
4.CT250度,
5. 在JIG(1)上放置JIG(2)(107MM),检测
FEEDER ROLLER的低端与JIG(2)之间间
隙:标准0.4—0.6(138.4——138.6）
6.ZL、ZR各测几个点
7.IF NG，松开ROD END的LOCK NUT调整
8. 锁紧LOCK NUT，重新确认FEEDER
HEIGHT
JIG（1）JIG（2）塞尺：0.4—0.6
